4 Verdrahtung
40
4.3.3 Feldbus-Gerätestecker
Die Anschlusstechnik beim PROFIBUS-PA ermöglicht es, Messgeräte über einheitliche
mechanische Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den Feldbus
anzuschließen. Diese Anschlusstechnik mit vorkonfektionierten Verteilerbausteinen und
Steckverbinder besitzt gegenüber der konventionellen Verdrahtung erhebliche Vorteile:
x Feldgeräte können während des normalen Messbetriebes jederzeit entfernt, ausge-
tauscht oder neu hinzugefügt werden. Die Kommunikation wird nicht unterbrochen.
x Installation und Wartung sind wesentlich einfacher.
x Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau
neuer Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen.
Optional ist Prosonic Flow 90 deshalb mit einem bereits montierten Feldbus-Geräte-
stecker ab Werk lieferbar. Feldbus-Gerätestecker für die nachträgliche Montage
können bei E+H als Ersatzteil bestellt werden (s. Seite 92).
E
4
1
45.0 mm
(1.766")
M 12 x 1

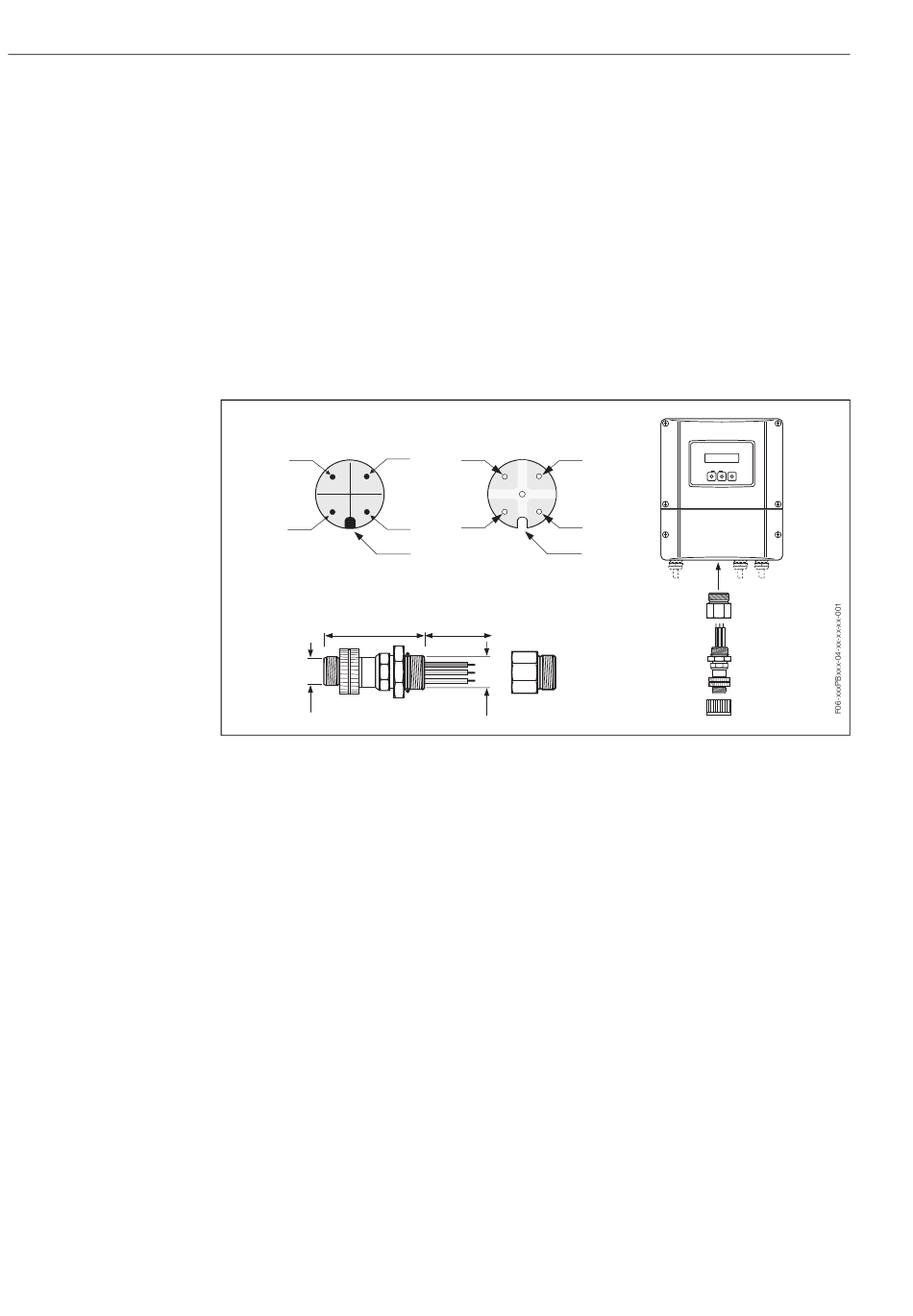

Abb. 36: Gerätestecker für den Anschluss an PROFIBUS-PA
A = Wandaufbaugehäuse
B = Schutzkappe für Gerätestecker
C = Feldbus-Gerätestecker
D = Adapterstück PG 13,5 / M 20,5
E = Gerätestecker am Gehäuse (male)
F = Buchseneinsatz (female)
Pinbelegung / Farbcodes:
1 = Braune Leitung: PA+ (Klemme 26)
2 = Nicht angeschlossen
3 = Blaue Leitung: PA – (Klemme 27)
4 = Schwarze Leitung: Erde (Hinweis für den Anschluss s. Seite 39)
5 = mittlerer Buchsenkontakt nicht belegt
6 = Positioniernut
7 = Positioniernase
PROline Prosonic Flow 90 PROFIBUS-PA
F
3 3
5
2
2
7
150/300 mm
PG 13.5
A
4
Esc
-
+ E
1
6
D
C
B
