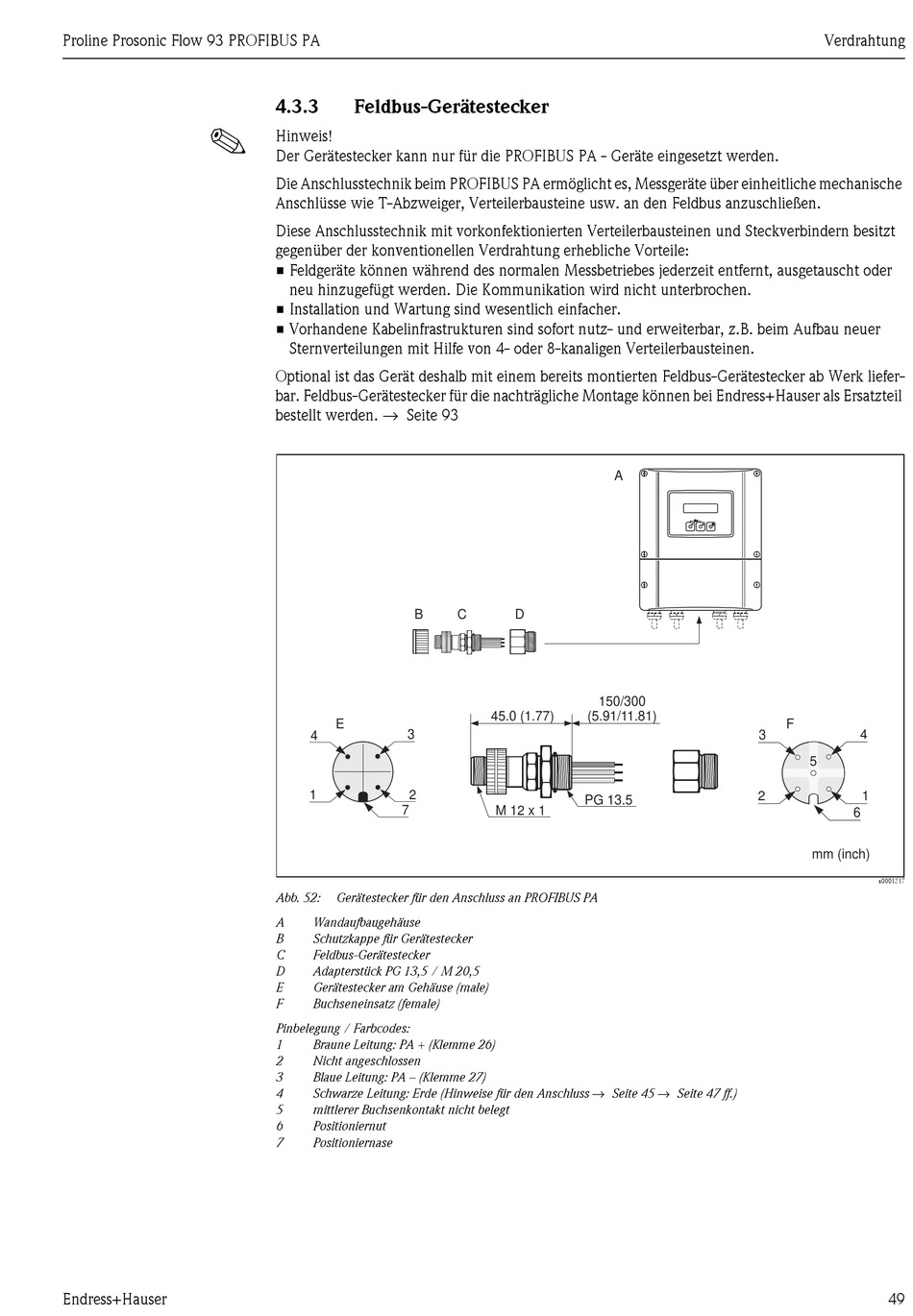

4.3.3 Feldbus-Gerätestecker
Hinweis!
Der Gerätestecker kann nur für die PROFIBUS PA - Geräte eingesetzt werden.
Die Anschlusstechnik beim PROFIBUS PA ermöglicht es, Messgeräte über einheitliche mechanische
Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den Feldbus anzuschließen.
Diese Anschlusstechnik mit vorkonfektionierten Verteilerbausteinen und Steckverbindern besitzt
gegenüber der konventionellen Verdrahtung erhebliche Vorteile:
• Feldgeräte können während des normalen Messbetriebes jederzeit entfernt, ausgetauscht oder
neu hinzugefügt werden. Die Kommunikation wird nicht unterbrochen.
• Installation und Wartung sind wesentlich einfacher.
• Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau neuer
Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen.
Optional ist das Gerät deshalb mit einem bereits montierten Feldbus-Gerätestecker ab Werk liefer-
bar. Feldbus-Gerätestecker für die nachträgliche Montage können bei Endress+Hauser als Ersatzteil
bestellt werden. → Seite 93
B
E
3
4
1 2
7
Abb. 52: Gerätestecker für den Anschluss an PROFIBUS PA
A Wandaufbaugehäuse
B Schutzkappe für Gerätestecker
C Feldbus-Gerätestecker
D Adapterstück PG 13,5 / M 20,5
E Gerätestecker am Gehäuse (male)
F Buchseneinsatz (female)
Pinbelegung / Farbcodes:
1 Braune Leitung: PA + (Klemme 26)
2 Nicht angeschlossen
3 Blaue Leitung: PA – (Klemme 27)
Schwarze Leitung: Erde (Hinweise für den Anschluss → Seite 45 → Seite 47 ff.)
4
5 mittlerer Buchsenkontakt nicht belegt
6 Positioniernut
7 Positioniernase
A
C D
150/300
45.0 (1.77) (5.91/11.81)
PG 13.5
M 12 x 1
Verdrahtung
Esc
-
+ E
F
3 4
5
2 1
6
mm (inch)
