Prosonic Flow 92F PROFIBUS PA
Endress+Hauser

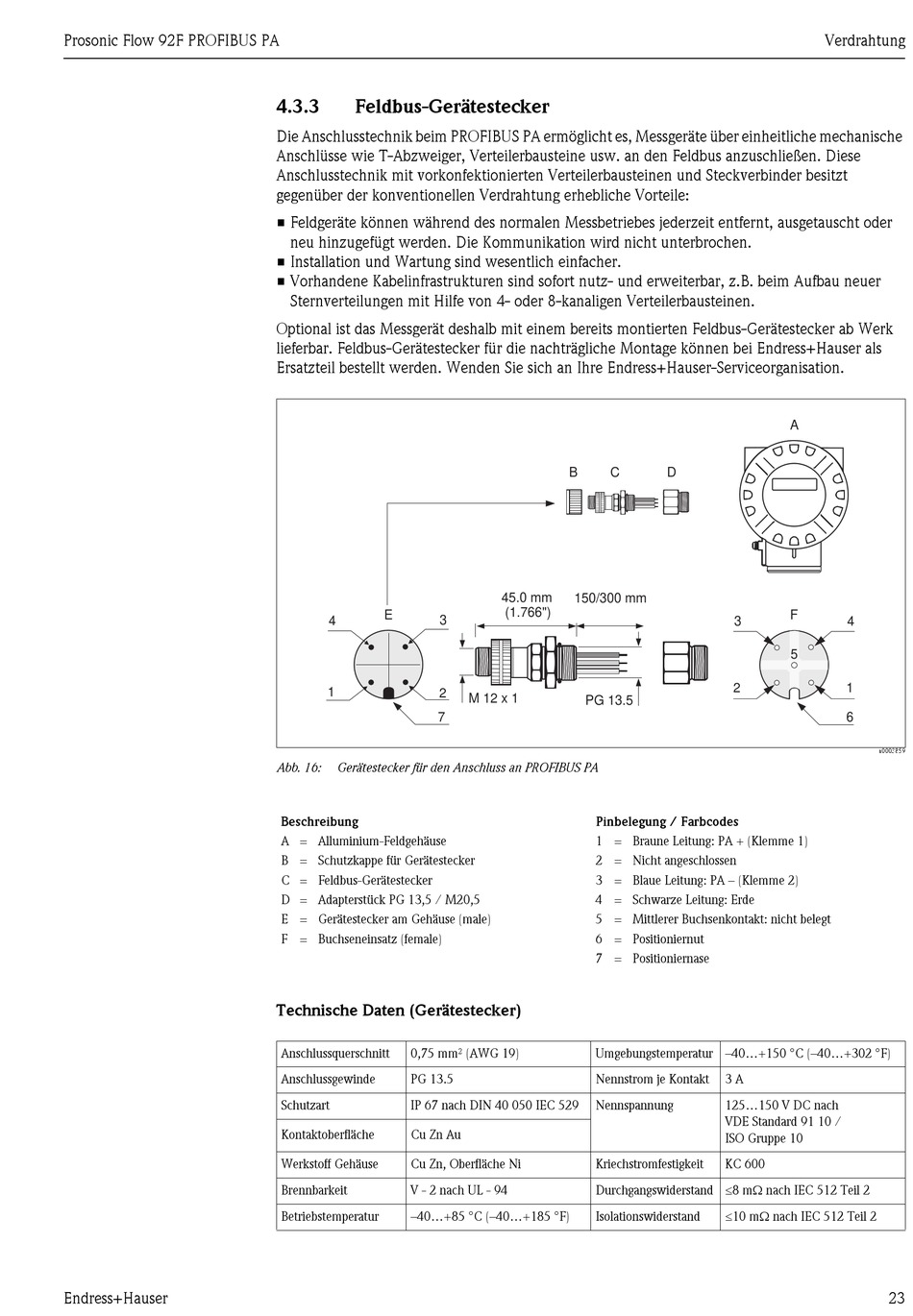

4.3.3
Feldbus-Gerätestecker
Die Anschlusstechnik beim PROFIBUS PA ermöglicht es, Messgeräte über einheitliche mechanische
Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den Feldbus anzuschließen. Diese
Anschlusstechnik mit vorkonfektionierten Verteilerbausteinen und Steckverbinder besitzt
gegenüber der konventionellen Verdrahtung erhebliche Vorteile:
• Feldgeräte können während des normalen Messbetriebes jederzeit entfernt, ausgetauscht oder
neu hinzugefügt werden. Die Kommunikation wird nicht unterbrochen.
• Installation und Wartung sind wesentlich einfacher.
• Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau neuer
Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen.
Optional ist das Messgerät deshalb mit einem bereits montierten Feldbus-Gerätestecker ab Werk
lieferbar. Feldbus-Gerätestecker für die nachträgliche Montage können bei Endress+Hauser als
Ersatzteil bestellt werden. Wenden Sie sich an Ihre Endress+Hauser-Serviceorganisation.
E
4
3
1
2
7
Abb. 16:
Gerätestecker für den Anschluss an PROFIBUS PA
Beschreibung
A = Alluminium-Feldgehäuse
B = Schutzkappe für Gerätestecker
C = Feldbus-Gerätestecker
D = Adapterstück PG 13,5 / M20,5
E = Gerätestecker am Gehäuse (male)
F = Buchseneinsatz (female)
Technische Daten (Gerätestecker)
Anschlussquerschnitt
0,75 mm² (AWG 19)
Anschlussgewinde
PG 13.5
Schutzart
IP 67 nach DIN 40 050 IEC 529
Kontaktoberfläche
Cu Zn Au
Werkstoff Gehäuse
Cu Zn, Oberfläche Ni
Brennbarkeit
V - 2 nach UL - 94
Betriebstemperatur
–40...+85 °C (–40...+185 °F)
B
C
45.0 mm
150/300 mm
(1.766")
M 12 x 1
PG 13.5
Pinbelegung / Farbcodes
1 = Braune Leitung: PA + (Klemme 1)
2 = Nicht angeschlossen
3 = Blaue Leitung: PA – (Klemme 2)
4 = Schwarze Leitung: Erde
5 = Mittlerer Buchsenkontakt: nicht belegt
6 = Positioniernut
7 = Positioniernase
Umgebungstemperatur –40...+150 °C (–40...+302 °F)
Nennstrom je Kontakt
Nennspannung
Kriechstromfestigkeit
Durchgangswiderstand 8 m nach IEC 512 Teil 2
Isolationswiderstand
Verdrahtung
A
D
F
3
5
2
3 A
125...150 V DC nach
VDE Standard 91 10 /
ISO Gruppe 10
KC 600
10 m nach IEC 512 Teil 2
4
1
6
a0003859
23
