3.3.2 Einsatz von Schweißbolzen für W/P-Sensoren
Ein Einsatz von Schweißbolzen anstelle von Spannbändern ist für die nachfolgenden
Montageausführungen der W / P Clamp On-Messsensoren möglich.
Hinweis!
Die Ermittlung der Sensordistanz (Distanz von der Mitte des ersten Bolzens zur Mitte
des zweiten Bolzens) erfolgt:
x bei Messgeräten mit Vor-Ort-Bedienung über das Quick Setup „Sensormontage".
Führen Sie das Quick Setup wie auf Seite 82 beschrieben aus. Die Sensordistanz wird
Ihnen dort in der Funktion SENSORABSTAND (6886) angezeigt. Um das Quick Setup
„Sensormontage" ausführen zu können, muss der Messumformer installiert und an
die Hilfsenergie angeschlossen sein.
x bei Messumformern ohne Vor-Ort-Bedienung wie auf Seite 86 beschrieben.
Für einen genauen Ablauf der Sensormontage sind die entsprechenden Seiten der
Clamp On-Ausführungen zu beachten. Es gilt die gleiche Montagereihenfolge einzu-
halten.
Falls Sie ein anderes, nicht metrisches M6-ISO-Gewinde verwenden möchten, müssen
Sie folgendes beachten:
x Sie benötigen eine Sensorhalterung mit demontierbarer Haltemutter
(Bestellcode: 93WAx – xBxxxxxxxxxx).
x Entfernen Sie die vormontierten Festhaltemuttern der Sensorhalterung mit
metrischem ISO-Gewinde.
x Verwenden Sie eine zu Ihrem Gewindebolzen passende Mutter.
M6

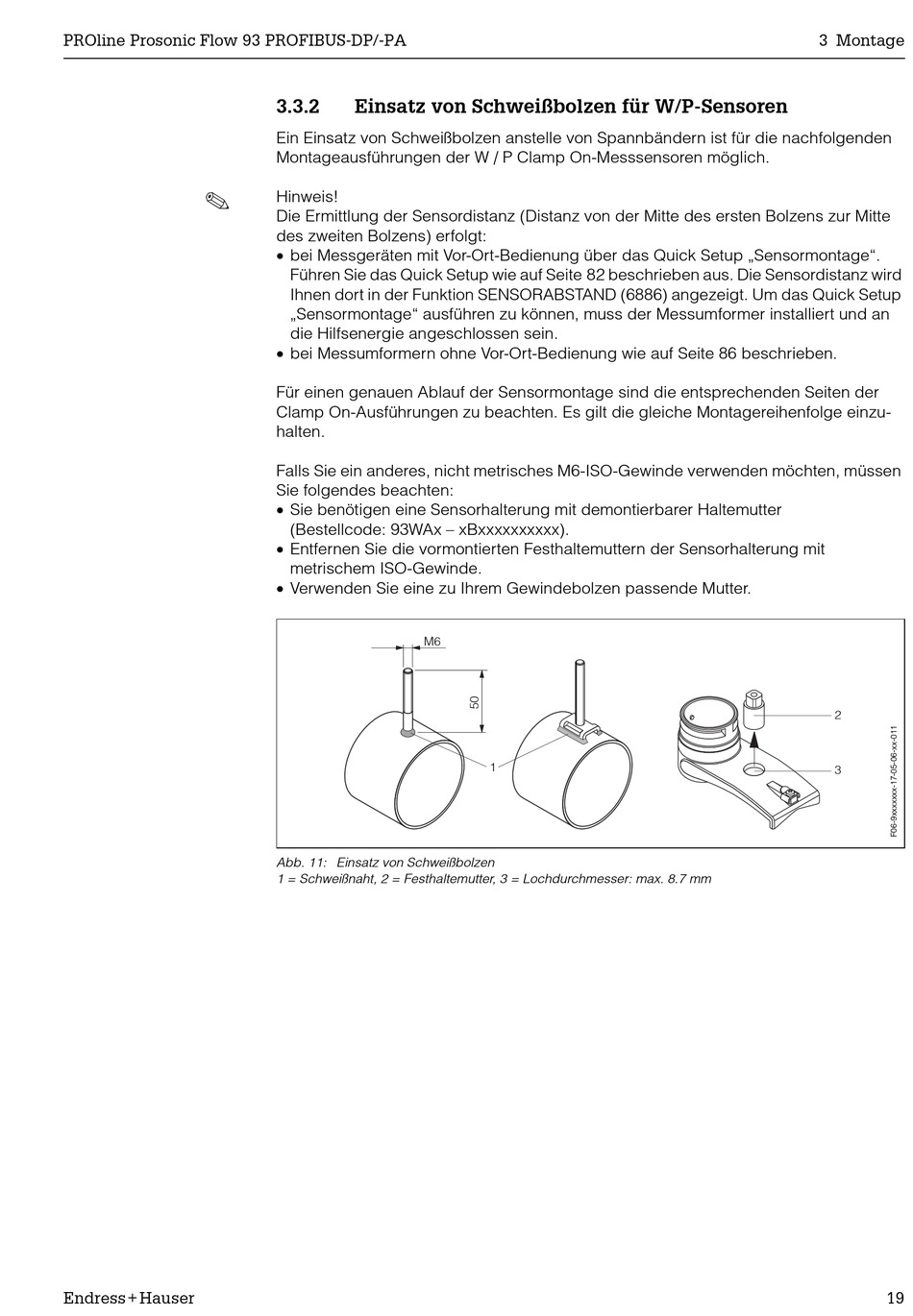

Abb. 11: Einsatz von Schweißbolzen
1 = Schweißnaht, 2 = Festhaltemutter, 3 = Lochdurchmesser: max. 8.7 mm
