3 Montage
!
18
1
2

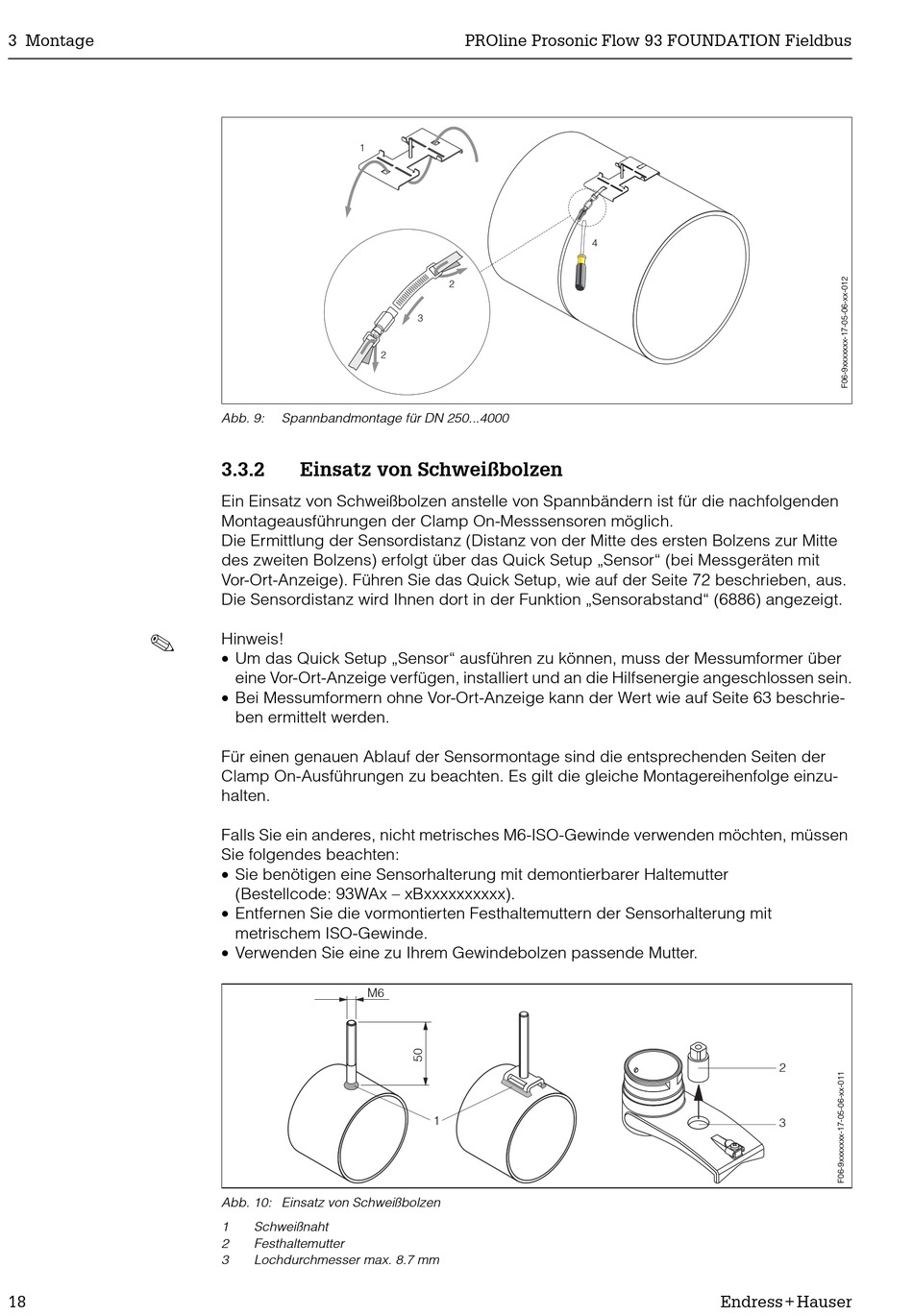

Abb. 9:
Spannbandmontage für DN 250...4000
3.3.2
Einsatz von Schweißbolzen
Ein Einsatz von Schweißbolzen anstelle von Spannbändern ist für die nachfolgenden
Montageausführungen der Clamp On-Messsensoren möglich.
Die Ermittlung der Sensordistanz (Distanz von der Mitte des ersten Bolzens zur Mitte
des zweiten Bolzens) erfolgt über das Quick Setup „Sensor" (bei Messgeräten mit
Vor-Ort-Anzeige). Führen Sie das Quick Setup, wie auf der Seite 72 beschrieben, aus.
Die Sensordistanz wird Ihnen dort in der Funktion „Sensorabstand" (6886) angezeigt.
Hinweis!
• Um das Quick Setup „Sensor" ausführen zu können, muss der Messumformer über
eine Vor-Ort-Anzeige verfügen, installiert und an die Hilfsenergie angeschlossen sein.
• Bei Messumformern ohne Vor-Ort-Anzeige kann der Wert wie auf Seite 63 beschrie-
ben ermittelt werden.
Für einen genauen Ablauf der Sensormontage sind die entsprechenden Seiten der
Clamp On-Ausführungen zu beachten. Es gilt die gleiche Montagereihenfolge einzu-
halten.
Falls Sie ein anderes, nicht metrisches M6-ISO-Gewinde verwenden möchten, müssen
Sie folgendes beachten:
• Sie benötigen eine Sensorhalterung mit demontierbarer Haltemutter
(Bestellcode: 93WAx – xBxxxxxxxxxx).
• Entfernen Sie die vormontierten Festhaltemuttern der Sensorhalterung mit
metrischem ISO-Gewinde.
• Verwenden Sie eine zu Ihrem Gewindebolzen passende Mutter.
M6
Abb. 10: Einsatz von Schweißbolzen
1
Schweißnaht
2
Festhaltemutter
3
Lochdurchmesser max. 8.7 mm
PROline Prosonic Flow 93 FOUNDATION Fieldbus
2
3
1
4
Endress+Hauser
2
3
