3.3.2 Einsatz von Schweißbolzen für W-Sensoren
Ein Einsatz von Schweißbolzen anstelle von Spannbändern ist für die nachfolgenden
Montageausführungen der W Clamp On-Messsensoren möglich.
Die Ermittlung der Sensordistanz (Distanz von der Mitte des ersten Bolzens zur Mitte
des zweiten Bolzens) erfolgt über das Quick Setup "Sensormontage". Führen Sie das
Quick Setup, wie auf Seite 60 beschrieben, aus. Für einen genauen Ablauf der Sensor-
montage sind die entsprechenden Seiten der Clamp On-Ausführungen zu beachten.
Die Sensordistanz wird Ihnen dort in der Funktion "Sensorabstand" angezeigt. Es gilt
die gleiche Montagereihenfolge einzuhalten.
Hinweis!
Um das Quick Setup "Sensormontage" ausführen zu können, muss der Messumformer
installiert und an die Hilfsenergie angeschlossen sein.
Falls Sie ein anderes, nicht metrisches M6-ISO-Gewinde verwenden möchten, müssen
Sie folgendes beachten:
x Sie benötigen eine Sensorhalterung mit demontierbarer Haltemutter
(Bestellcode: 90WAx – xBxxxxxxxxxx).
x Entfernen Sie die vormontierten Festhaltemuttern der Sensorhalterung mit metri-
schem ISO-Gewinde.
x Verwenden Sie eine zu Ihrem Gewindebolzen passende Mutter.
M6

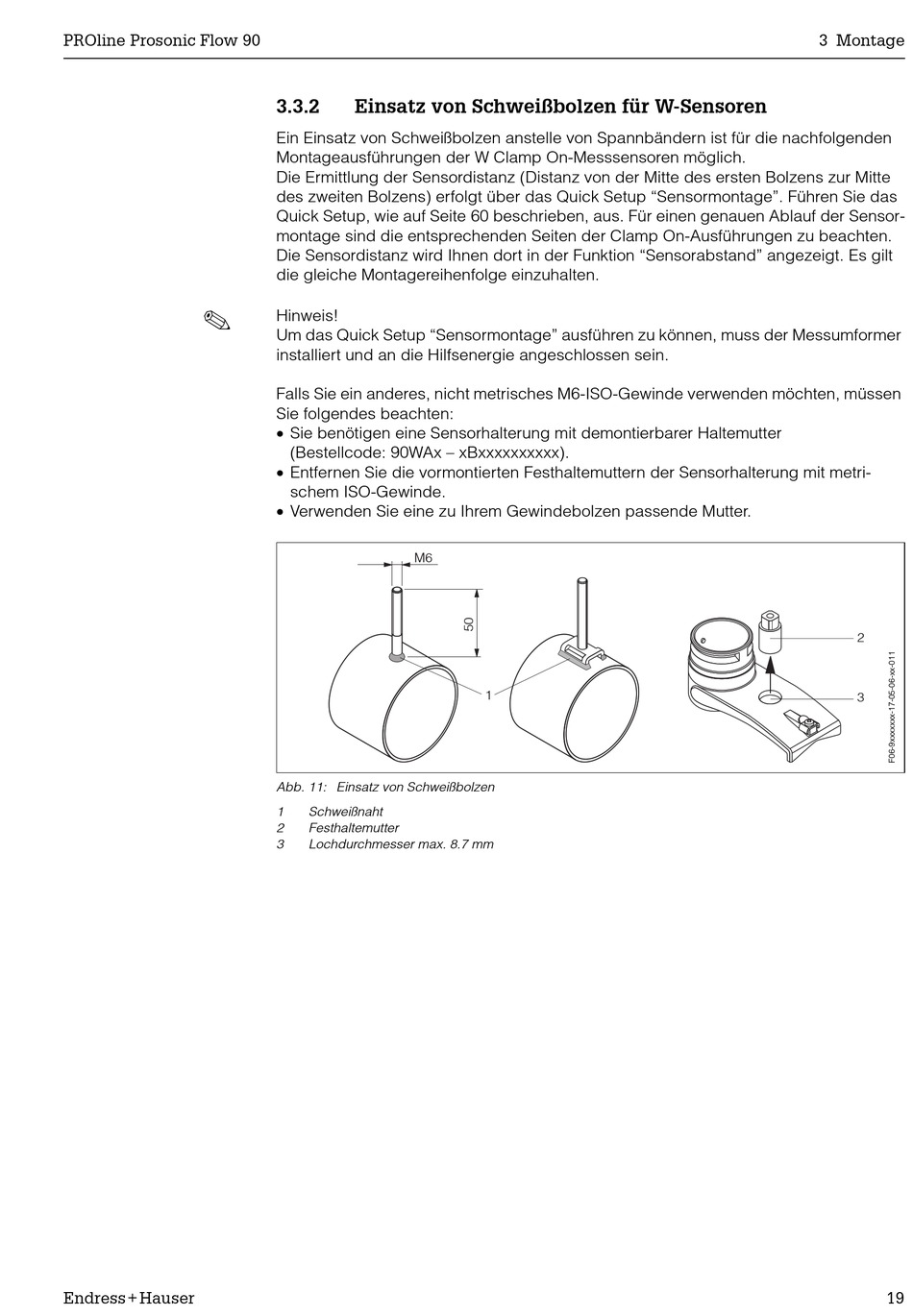

Abb. 11: Einsatz von Schweißbolzen
1 Schweißnaht
2 Festhaltemutter
3 Lochdurchmesser max. 8.7 mm
