B722-40-882 Issue E
3.3.1

Ansaugsieb (werkseitig montiert)

WARNUNG
Beim Entfernen des Ansaugsiebs besteht Verletzungsgefahr durch scharfe Kanten.
Entfernen Sie das Ansaugsieb nur, wenn Sie sicher sein können, dass keine größeren Partikel in die Pumpe fallen
können. Wenn das Ansaugsieb entfernt wird, erhöht sich die Saugleistung um bis zu 10 %. Entfernen Sie das
Ansaugsieb erst unmittelbar, bevor Sie die Pumpe auf Ihr System montieren, denn das Sieb schützt Sie vor der
Berührung mit scharfen Kanten.
Es ist nicht möglich, das Ansaugsieb von einer Pumpe mit einem DN40KF-Einlassflansch zu entfernen (nur EXT75DX).
Um das Ansaugsieb aus einer Pumpe mit ISO- oder CF-Einlassflansch zu entfernen, hebeln Sie das Ansaugsieb vorsichtig
mit einem gebogenen Draht oder einem kleinen Schraubendreher aus dem Einlassflansch.
Um das Ansaugsieb zu ersetzen, legen Sie es so mittig wie möglich über den ISO- oder CF-Einlassflansch, verteilen Sie
Ihre Finger gleichmäßig rund um den Rand des Siebs, und drücken Sie es fest nach unten. Wenn die Angeln noch nicht
korrekt sitzen, müssen sie mit Hilfe eines geeigneten Werkzeugs, mit dem sie in die korrekte Position gedrückt
werden, in die Arretiernut im Einlassflansch eingerastet werden.

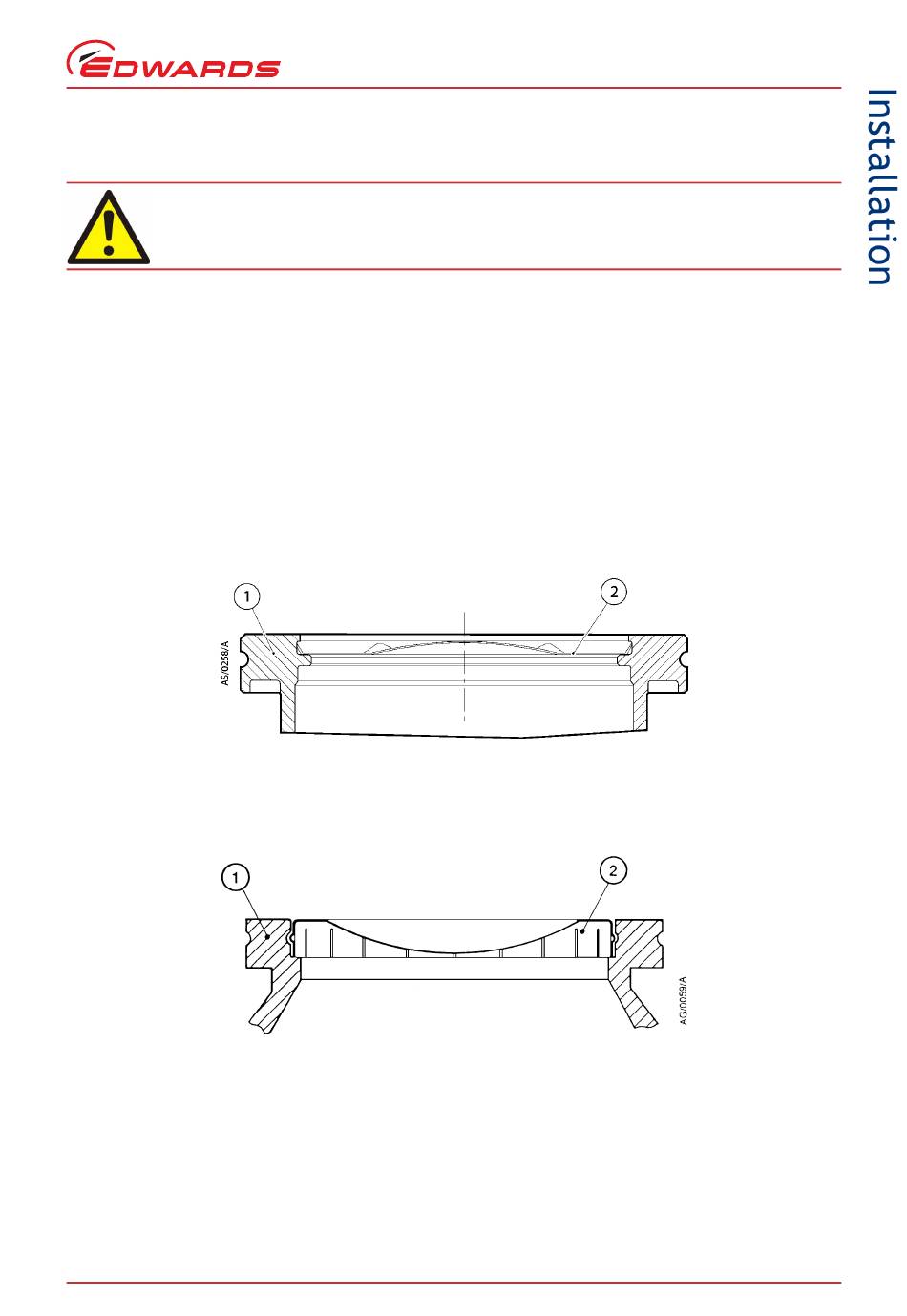

Abbildung 6 – Korrekte Installation des Ansaugsiebs (EXT75DX)
1. EXT-Einlassflansch 2. Ansaugsieb
Abbildung 7 – Korrekte Installation des Ansaugsiebs (EXT255DX)
1. EXT-Einlassflansch 2. Ansaugsieb
