3.3.2
Ansaugsiebe (montiert geliefert) oder integraler Maschen-Zentrierring
(separat von der Pumpe geliefert)
Beim Entfernen der Ansaugsiebe besteht Verletzungsgefahr durch scharfe Kanten.
Im unwahrscheinlichen Fall eines Bruchs der Pumpe ist es möglich, dass das Ansaugsieb nicht alle
Schmutzpartikel in der Pumpe auffängt. Stellen Sie sicher, dass das System keine Schmutzpartikel
enthält, die aus der Pumpe entweichen können.
Entfernen Sie die Ansaugsiebe nur, wenn Sie sicher sein können, dass keine Schmutzpartikel in die Pumpe fallen
können. Wenn die Ansaugsiebe entfernt sind, erhöht sich das Saugvermögen durch jeden Einlass um ca. 10 %.
Um ein Ansaugsieb zu entfernen, ziehen Sie es mit Hilfe eines Drahthakens vorsichtig vom Hochvakuumflansch ab.
Um ein entferntes Sieb wieder zu installieren, setzen Sie es wie in
Edwards-Logo nach oben. Stellen Sie sicher, dass die Wülste auf dem Siebrand in die Nut am Pumpenflansch
eingreifen. Falls notwendig, die Fahnen des Filters sanft nach außen biegen, um einen guten Sitz zu gewährleisten.
3.3.3
Anschluss und Einbaulage des Einlasses
Wenn die Pumpe mit integralen Maschen-Zentrierringen geliefert wird, müssen Sie beim Umgang mit der Pumpe
sorgfältig darauf achten, nicht in die Nähe der Flügelradblätter zu kommen. Das Flügelrad stellt durch seine Rotation
eine erhebliche Gefahr dar, wenn die Pumpe läuft; auch im stationären Zustand sind die scharfen Blätter gefährlich.
Die integralen Maschen-Zentrierringe sind nicht dafür ausgelegt, dass das Ansaugsieb entfernt werden kann. Wenn
das Ansaugsieb entfernt wird, kann es beschädigt und möglicherweise nicht mehr verwendet werden. Wenn das
Sieb nicht benötigt wird, kann stattdessen ein einfacher Zentrierring (B271-58-171 für DN100ISO-K-Einlass)
verwendet werden.
Kehren Sie die Pumpe nicht um.
Die Pumpe kann in einer der in
Waagrechten (±2°) montiert werden; meistens wird sie jedoch vertikal montiert. Wenn die Pumpe in horizontaler
Lage montiert wird, muss der Vorvakuumanschluss vertikal nach unten (±20°) zeigen, um die Gefahr einer
Verunreinigung durch Öl aus der Vorvakuumpumpe zu verringern.
Stellen Sie sicher, dass der Haupteinlass und Seiteneinlass sowie alle daran befestigten Komponenten sauber und
staubfrei sind. Wenn die Pumpeneinlässe nicht sauber gehalten werden, kann dies zu längeren Abpumpzeiten führen.
Seite 16
WARNUNG
WARNUNG

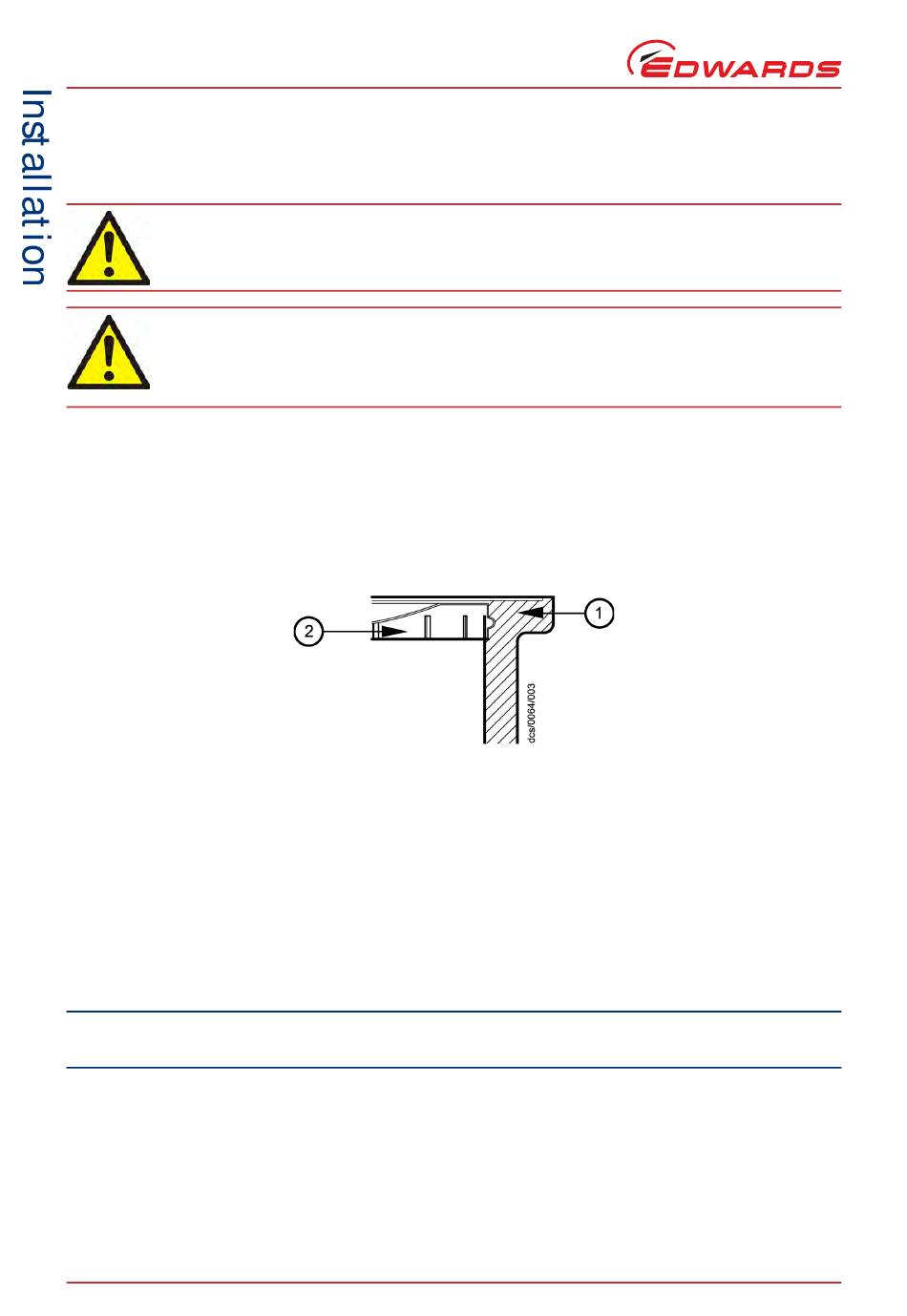

Abbildung 6 - Korrekte Installation des Ansaugsiebs
1. Hochvakuumflansch
VORSICHT
Abbildung 7
dargestellten Einbaulagen von der Vertikalen aufrecht bis zur
