B722-40-882 Issue E

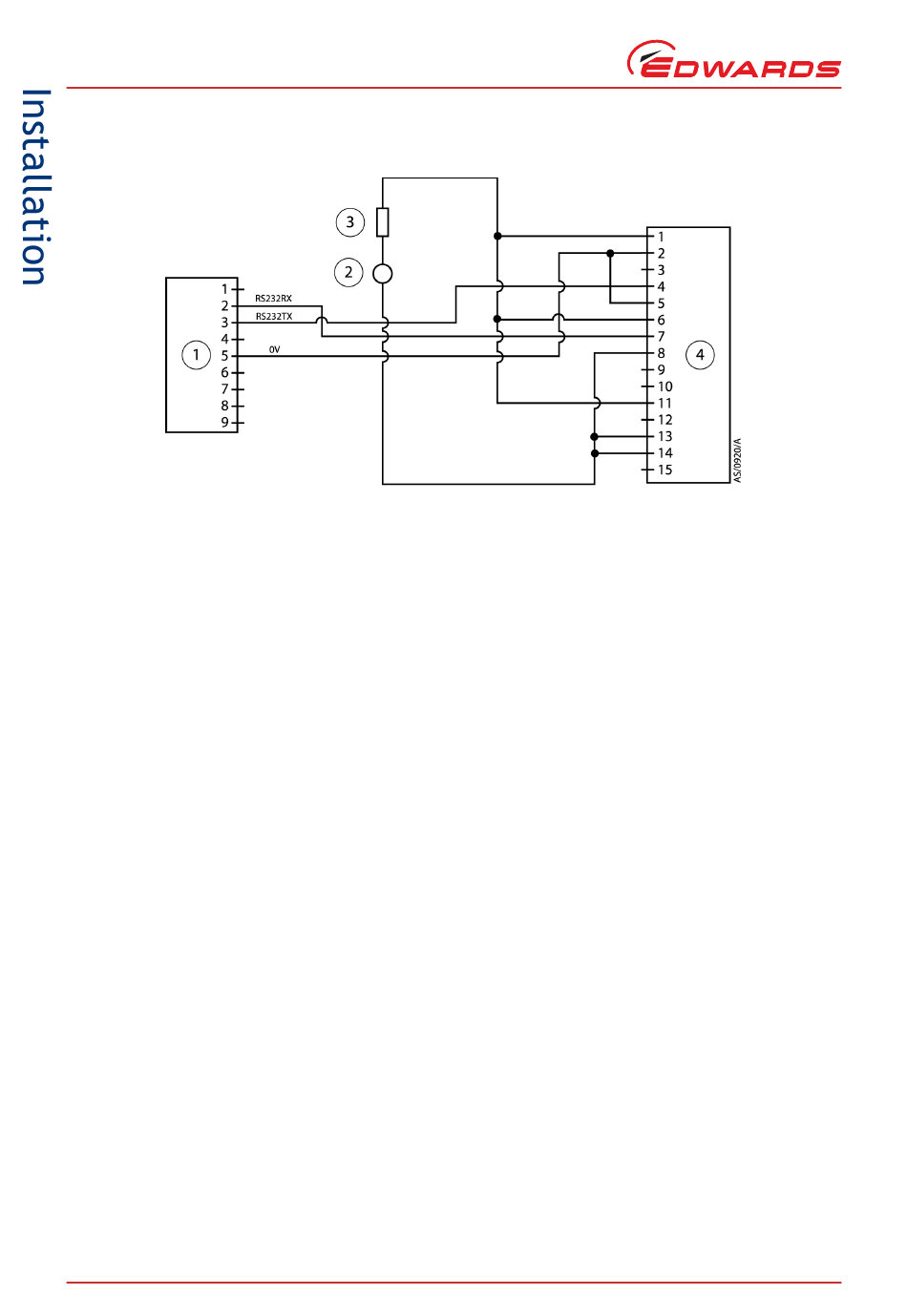

Abbildung 9 – Anschlüsse der Logik-Schnittstelle – Betrieb über die serielle Schnittstelle
1. RS232-Schnittstelle an Steuergeräten
2. 24 V DC Stromversorgung
3.7.2 Serielle Aktivierung („Serial Enable")
Bevor Sie eine serielle Meldung senden können, müssen Sie zuerst „Serial Enable" aktivieren. Dies geschieht, indem
Sie das Eingangssignal „Serial Enable" (Pin 5) mit Pin 2 des Anschluss-Gegenstücks Ihrer Logik-Schnittstelle verbinden.
Wir empfehlen Ihnen, diese Verbindung in Ihr serielles Datenübertragungskabel aufzunehmen, sodass „Serial Enable"
nur aktiviert wird, wenn das serielle Kabel angeschlossen ist. Wenn Sie anschließend das Kabel entfernen, ist „Serial
Enable" nicht mehr aktiv.
„Serial Enable" wirkt als Verriegelung für Befehle, die über die serielle Schnittstelle gesendet werden. Wenn die
Pumpe läuft (nachdem ein serieller Start-Befehl gesendet wurde) und „Serial Enable" anschließend deaktiviert wird,
löst die Pumpe eine Fehlerbedingung („Fail") aus und verlangsamt bis zum Stillstand. Um diese Fehlerbedingung
(„Fail") aufzuheben, müssen Sie „Serial Enable" erneut aktivieren und einen Stop-Befehl über die serielle
Verbindung senden.
3.7.3

Serielles Protokoll

Die Verbindung über die serielle Schnittstelle ist auf 9600 Baud, 8 Bit, 1 Stop-Bit, keine Parität und kein Handshaking
eingestellt. Die Befehle bestehen aus Druck-ASCII-Zeichen. Die maximale Größe der Meldungen, die Sie senden
können, sind 80 Zeichen, einschließlich Anfangs- und Endzeichen.
Hinweis: Alle alphabetischen Zeichen müssen in Großbuchstaben gesendet werden.
Jede vollständige Befehlsmeldung, die Sie senden, erhält eine Antwort – entweder einen Status-Code oder
zurückgesendete Daten. Die DX-Pumpe kann jeweils nur eine Meldung verarbeiten. Sie nimmt eine neue Meldung erst
an, nachdem die Antwort auf die vorhergehende Meldung zurückgesendet wurde.
Wenn die DX-Pumpe Zeichen empfängt, die nicht von Start- und Stop-Zeichen eingerahmt sind, ignoriert sie diese.
Meldungen, bei denen das Stop-Zeichen fehlt, werden ohne Antwort verworfen, wenn ein neues Start-Zeichen
empfangen wird. Wenn die DX-Pumpe eine nicht identifizierbare Meldung zwischen den Start- und Stop-Zeichen
empfängt, sendet sie eine entsprechende Fehlermeldung zurück.
Weitere Hinweise zum Betrieb der DX-Pumpen im Multidrop-Modus finden Sie in
Seite 32
3. Schmelzsicherung
4. Logik-Schnittstelle der DX-Pumpe
© Edwards Limited 2008. Alle Rechte vorbehalten.
Edwards und das Edwards-Logo sind Warenzeichen von Edwards Limited.
Abschnitt 3.7.7.
