Zurückgesendeter
Fehlercode
0
1
2
3
4
5

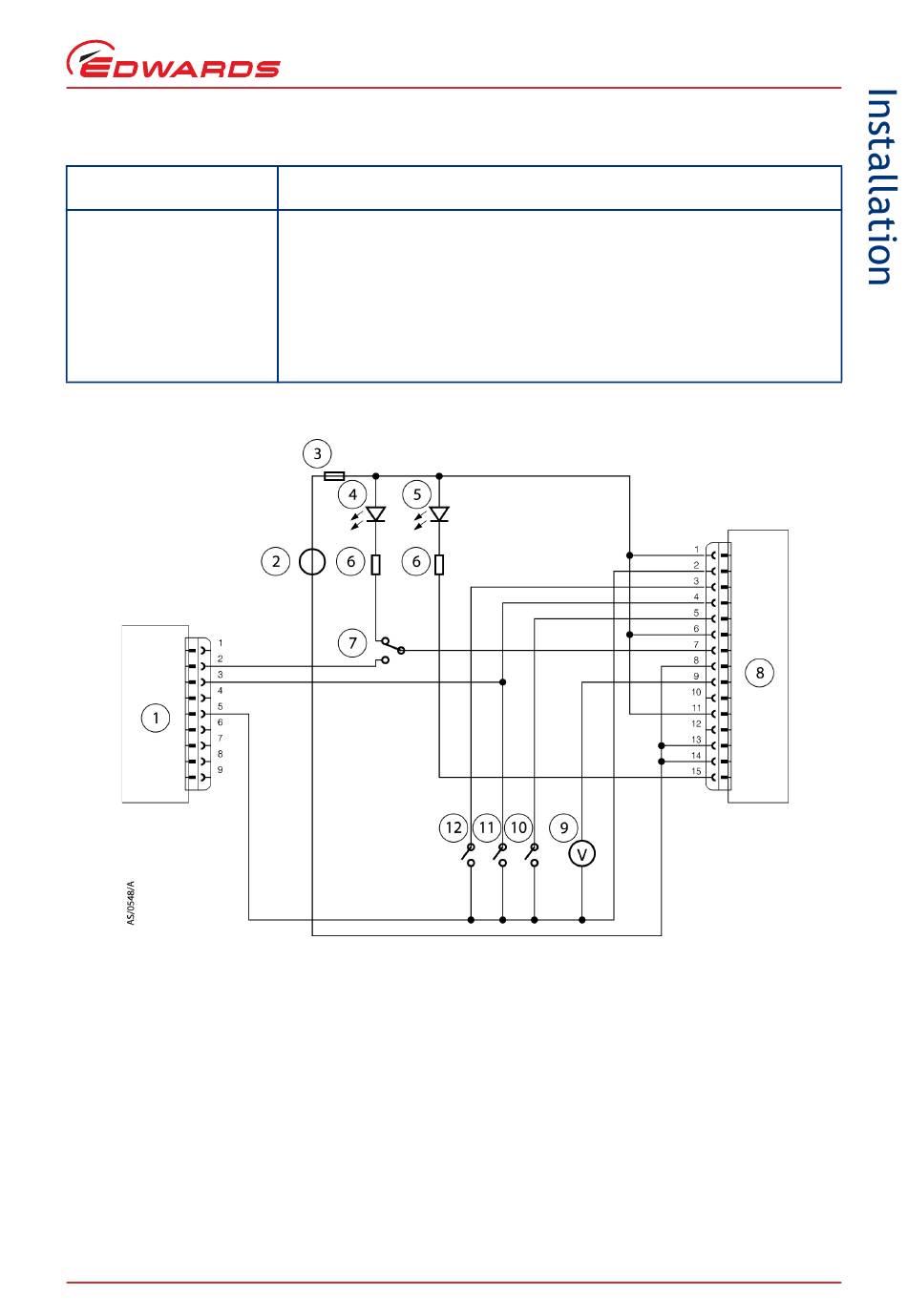

Abbildung 11 – Schaltplan der Anschlüsse der Logik-Schnittstelle
1. RS232-Schnittstelle am Steuergerät
2. 24 V DC Stromversorgung
3. Schmelzsicherung
4. Optionale LED-Anzeige – system ok
5. Optionale LED-Anzeige – normal speed
(Normaldrehzahl)
6. Strombegrenzungswiderstand für LED
7. Optionaler Wählschalter für seriellen
Betrieb
© Edwards Limited 2008. Alle Rechte vorbehalten.
Edwards und das Edwards-Logo sind Warenzeichen von Edwards Limited.
Tabelle 17 – Fehlercodes
Bedeutung
Kein Fehler
Ungültiger Befehl für Objekt ID
Abfrage/Befehl ungültig
Parameter fehlt
Parameter außerhalb des zulässigen Bereichs
Ungültiger Befehl im aktuellen Status – z.B. serieller Start-/Stop-Befehl,
während man sich im parallelen Steuerungsmodus befindet
8. DX-Pumpe
9. Optionaler Spannungsmesser
10. Optionaler Schalter zur Aktivierung
des seriellen Betriebs
11. Optionaler Standby-Schalter
12. Start-Schalter
B722-40-882 Issue E
Seite 37
