B722-40-882 Issue E
Tabelle 10 – Pin-Belegung am Anschluss der Logik-Schnittstelle
Pin Nr. Signal
2 0 V Steuerreferenz
3 START/STOP-
Steuereingang
4 STANDBY-Steuereingang /
Seriell RX
5 Serielle Aktivierung
(„Serial enable")
7 FAIL / Seriell TX
9 Analogausgang
10 Chassis / Screen
(Baugruppenträger /
Bildschirm)
12 Chassis / Screen
(Baugruppenträger /
Bildschirm)
15 Statusausgang NORMAL
8, 13, 14 Stromversorgung: 0 V
1, 6, 11 Stromversorgung: 24 V
Bezeichnung
Anschluss-Stecker
Spannungsabgabe
Stromabgabe
Seite 20

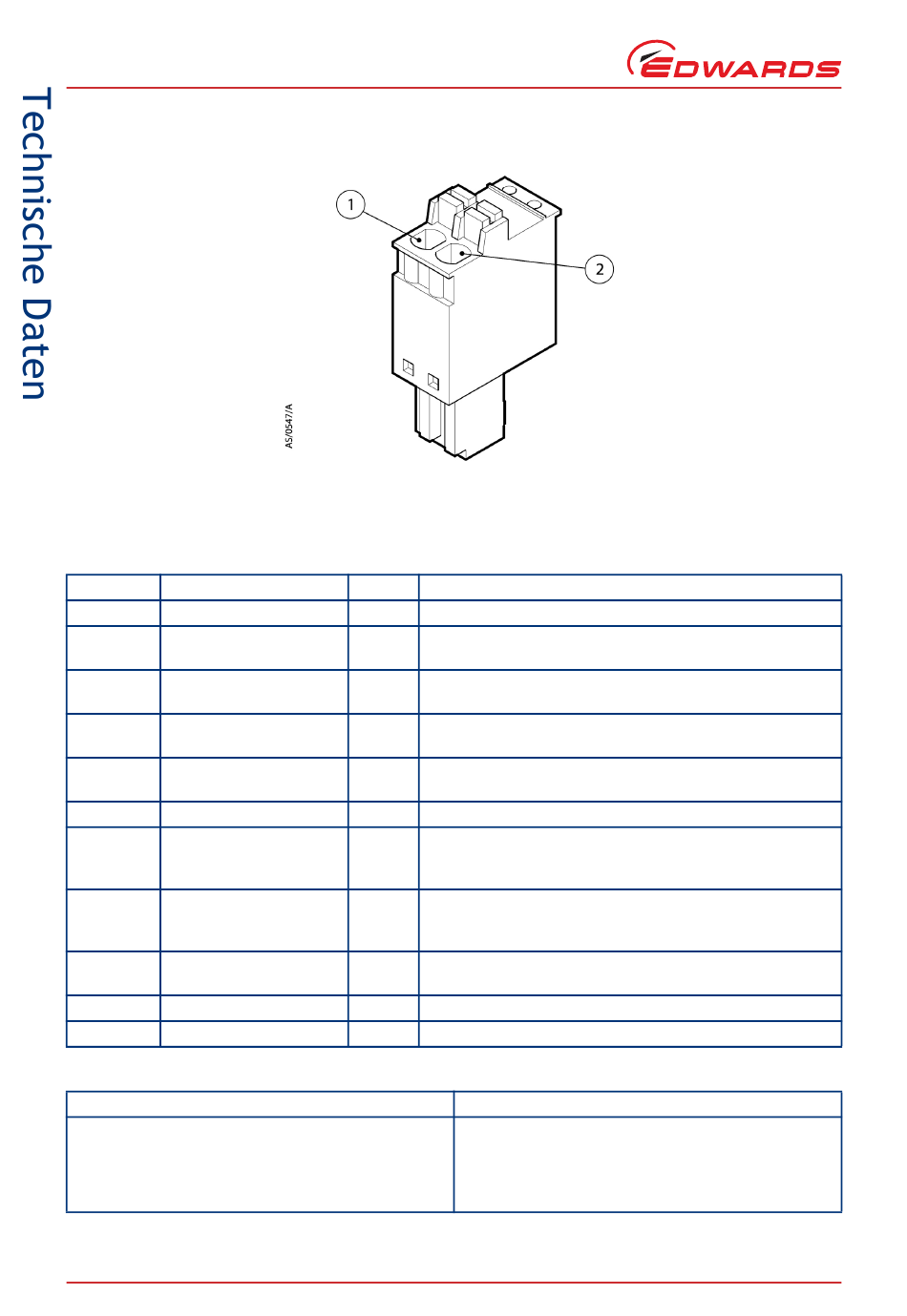

Abbildung 4 – Anschluss-Stecker des Pumpen-Moduls
1. Minuspol
2. Pluspol
Polarität Verwendung
- 0 V Referenz für alle Steuer- und Statussignale
- Mit Pin 2 verbinden, um die Pumpe zu starten
- Mit Pin 2 verbinden, um Standby-Drehzahl zu aktivieren
- Mit Pin 2 verbinden, um den Modus mit serieller Schnittstelle
zu aktivieren
- Logisch hoch, wenn Fehlerbedingung im parallelen Modus
vorliegt
Positiv Ausgang 0 – 10 V, proportional zum gemessenen Ausgang
– Screen (Bildschirm)
– –
– Logisch niedrig, wenn Pumpendrehzahl auf Normaldrehzahl
oder darüber
–
Positiv
Tabelle 11 – Technische Daten des Pumpen-Moduls
Edwards und das Edwards-Logo sind Warenzeichen von Edwards Limited.
Technische Daten
Phoenix Teile-Nr. FKMC1881325
24 V Gleichspannung +10 %, -20 %
(19,2 bis 26,4 V Gleichspannung)
120 mA
