Einbau Von Optionalem Zubehör Und Ersatzteilen - Edwards Ext75Dx Betriebsanleitung

B722-40-882 Issue E

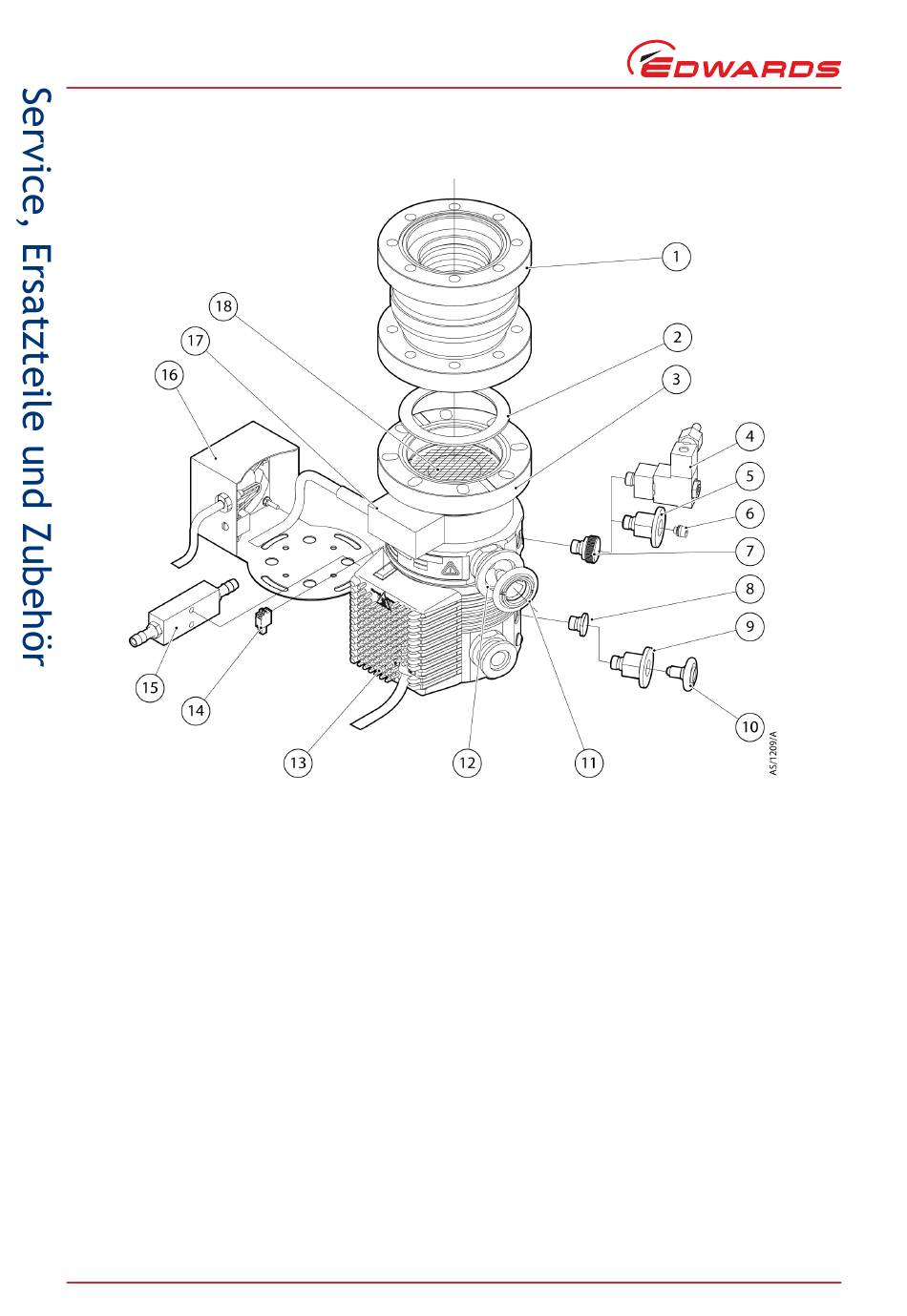

Abbildung 12 – Einbau von optionalem Zubehör und Ersatzteilen
1. Schwingungsdämpfer
2. Einlassflansch-Dichtung (mitgeliefert)
3. DX-Pumpe
4. TAV-Belüftungsventil
5. Belüftungsflansch-Adapter
6. VRX-Belüftungsdrossel
7. Manuelles Belüftungsventil
(mitgeliefert)
8. Spülanschluss blindgeflanscht
(mitgeliefert)
9. Spülanschluss-Adapter
Seite 74
10. PRX-Spülgas-Drosselventil
11. Ansaugfilter (mitgeliefert)
12. Zwischenstufen-Anschluss
13. Pumpen-Modul
14. Anschlussbuchse des Pumpen-Moduls
(für Lüfter/TAV-Ventil) (mitgeliefert)
15. WCX-Wasserkühler
16. ACX-Luftkühler
17. BX-Ausheizmanschette
18. Ansaugsieb (werkseitig montiert)
1
Nur EXT75iDX und EXT255iDX
