4-46
Projektieren und Programmieren

DeviceNet-Slaves konfigurieren

"Slave-Einstellungen"
1: DeviceNet-Slave
2: aktuelle Busadresse

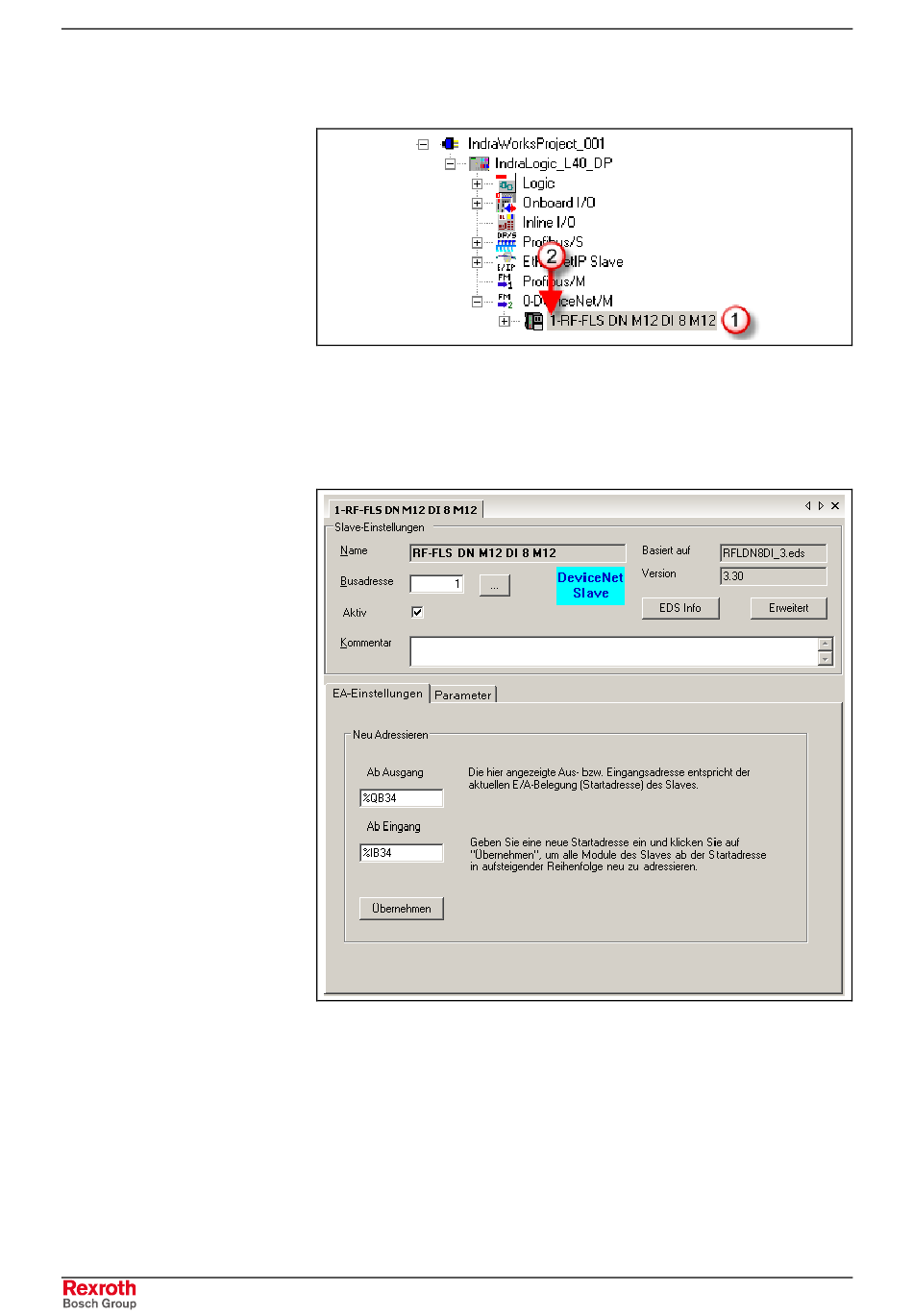

Abb. 4-52: DeviceNet-Slave (Beispiel)

Zur Konfiguration eines
Projektexplorer auf den entsprechenden Slave-Eintrag. Dadurch öffnet
sich im Arbeitsbereich ein Fenster:

Abb. 4-53: Fenster eines DeviceNet-Slaves (Beispiel)

Name: Gerätename laut EDS-Datei. Die EDS-Datei enthält die
Einstellmöglichkeiten des Slaves und wird vom Gerätehersteller zur
Verfügung gestellt.
Busadresse: Busadresse des Slaves. Hier trägt IndraWorks die nächste
freie Busadresse automatisch ein. Geben Sie ggf. eine andere Adresse
ein. Alternativ können Sie mit der Schaltfläche "..." den Dialog
"DeviceNet Busadressen" öffnen. Hier wird die komplette Adressbelegung
aller DeviceNet-Teilnehmer angezeigt. Mit einem Doppelklick auf ein
freies Feld der Tabellenspalte "Zustand" wird die zugehörige Busadresse
für den aktuell ausgewählten Slave übernommen.
IndraLogic L40 03VRS
DeviceNet-Slaves doppelklicken
DOK-CONTRL-IC*L40*****-AW02-DE-P
Sie im
