Profibus DP-Menü
DOK-CONTRL-IC*L40*****-AW02-DE-P
Nach Aufruf des Profibus DP-Menüs mit der <Enter>-Taste im Menü
"Onboard-DP-Status" lassen sich detaillierte Informationen über einige
Profibus DP-Einstellungen anzeigen.
Verwenden Sie die Tasten <Up>, <Down>, <Enter> bzw. <Esc>, um
zwischen den einzelnen Menüpunkten und -ebenen zu wechseln.

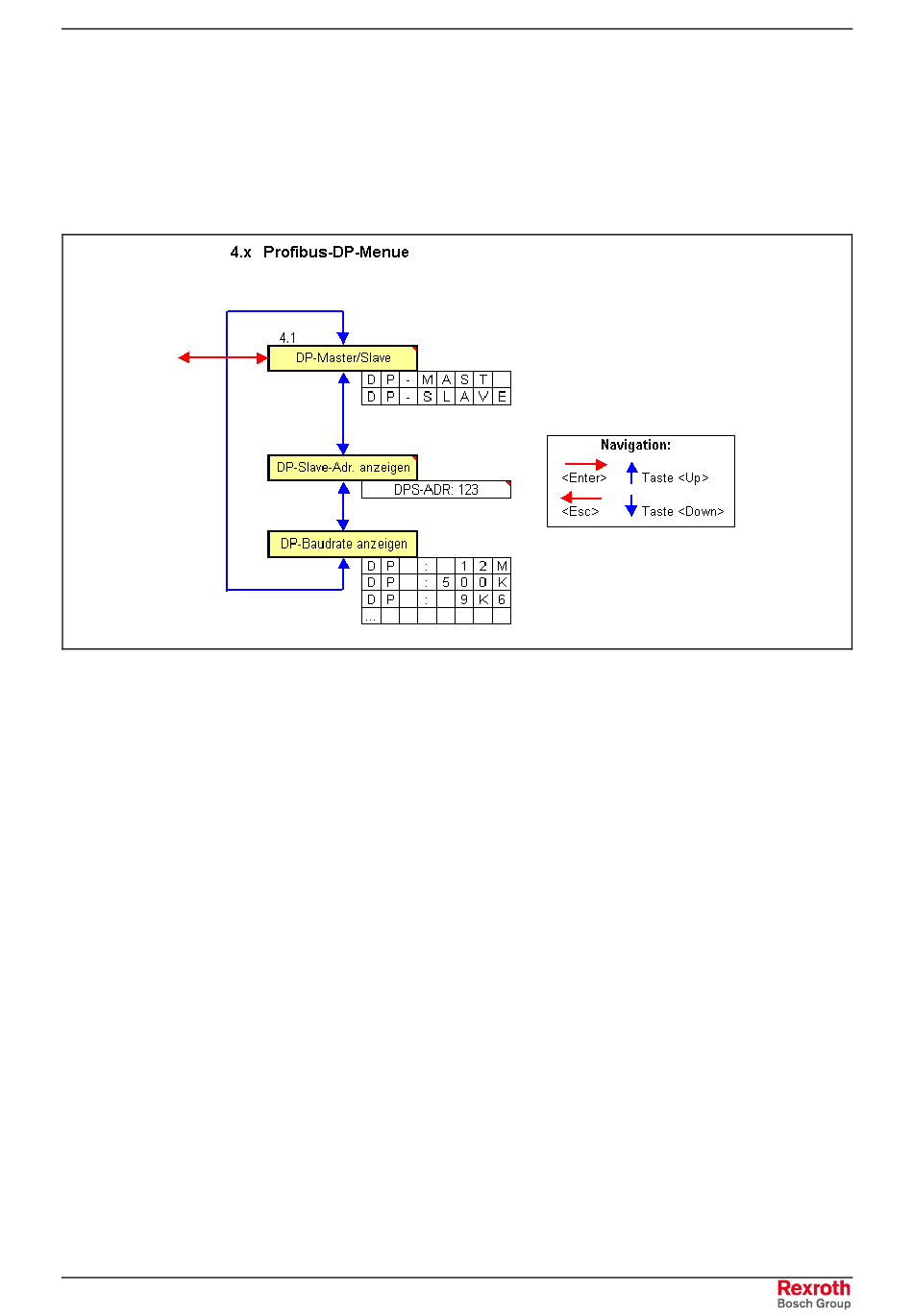

Abb. 7-8:
Überblick: Profibus DP-Menü
DP-Master/Slave
Zeigt an, ob die Onboard-DP-Schnittstelle der IndraLogic L40 als Master
("DP-MAST") oder als Slave (DP-SLAVE) parametriert ist.
DP-Slave-Adresse anzeigen
Zeigt die aktive Slave-Adresse der IndraLogic L40 an. Die Anzeige ist nur
vorhanden, wenn die IndraLogic L40 als Slave parametriert wurde.
DP-Baudrate anzeigen
Zeigt die aktive Baudrate der Onboard-DP-Schnittstelle (X7P) an.
Beispiele: "12M" = 12 MBaud; "500K" = 500 kBaud; "9K6" = 9600 Baud
