IndraLogic L40 03VRS
Register "E/A-Adressen"
DOK-CONTRL-IC*L40*****-AW02-DE-P
Ordnen Sie hier die E/A-Bereiche des Onboard-E/As den physikalischen
Adressen der Steuerung (E/A-Adressen der SPS) zu.
Bezeichner: Diese Spalte zeigt die beiden Eingabe- (Input) und Ausgabe-
Module (Output). Mit dem Plus- bzw. Minus-Symbol lässt sich zwischen
Byte- und Bit-Darstellung umschalten.
Für jede absolute Adresse ist auch die Zuweisung einer symbolischen
Adresse möglich (Doppelklick auf das jeweilige Feld). Nach der Eingabe
wird die symbolische Adresse im SPS-Projekt automatisch als globale
Variable angelegt.
Die
symbolische
Adresse
Projektexplorer:
(1)
Symbolische Adresse
(2)
Absolute Adresse
(3)
Resultierender Eintrag im Projektexplorer

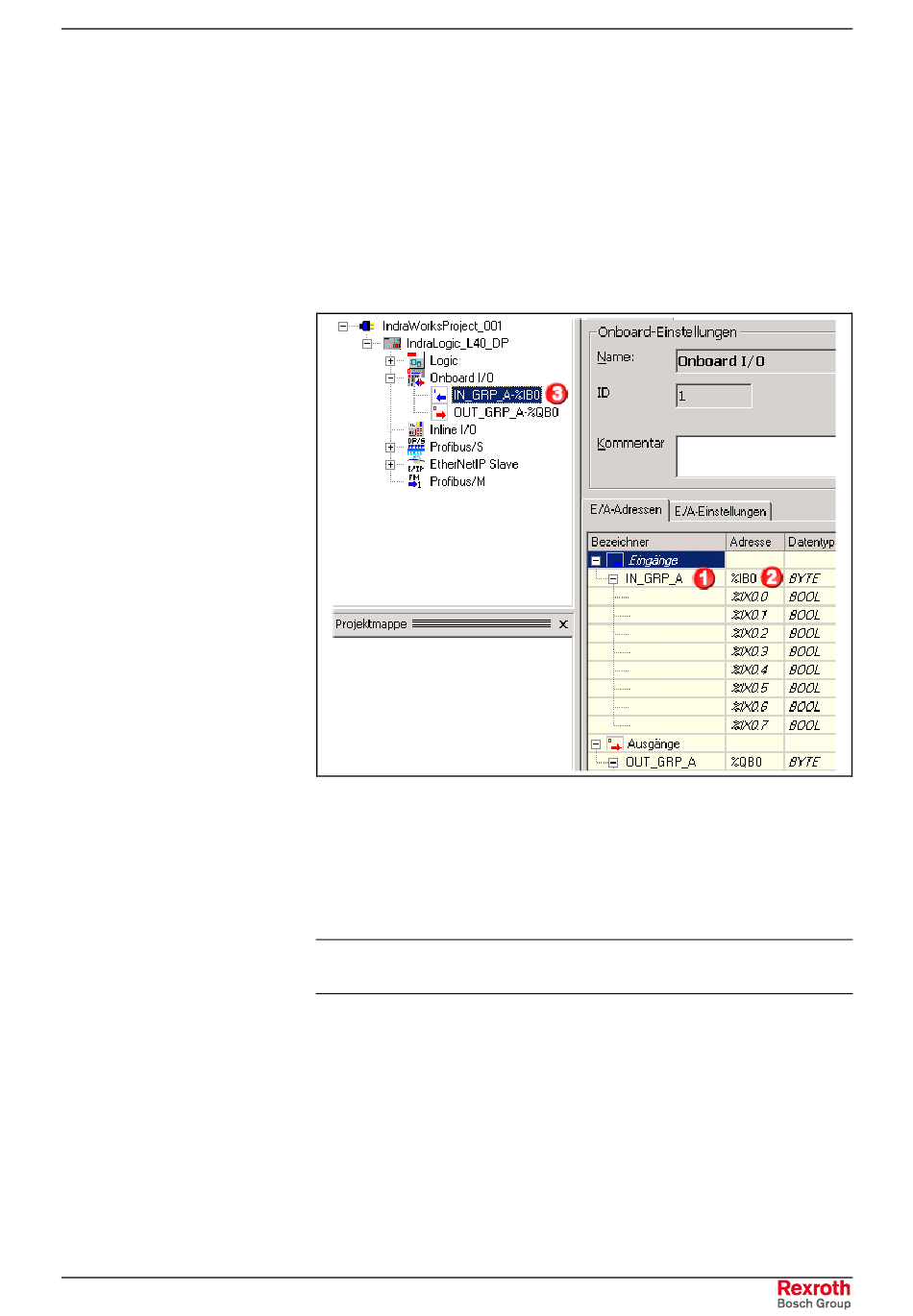

Abb. 4-17: Symbolische und absolute Adressen von E/A-Objekten
Adresse: E/A-Adresse. Geben Sie die gewünschte E/A-Adresse als
Byteadresse ein (z. B. %IB10). Kursiv dargestellte Einträge dienen nur zur
Anzeige und lassen sich nicht editieren.
Hinweis: Eine automatische Neu-Adressierung ist im Register "E/A-
Einstellungen" möglich.
Datentyp: Byte-Adressen sind mit "BYTE", Bit-Adressen mit "BOOL"
gekennzeichnet.
Kommentar: Geben Sie hier einen beliebigen Kommentar zu einer
Adresse ein.
Zustand: Physikalischer Zustand des Ein-/Ausgangs. Der Zustand wird
nur im Diagnosemodus bei Kommunikation zwischen IndraWorks und
IndraLogic L40 angezeigt.
