IndraLogic L40 03VRS
Name
VAR_INPUT Enable
Funktionswert Temperature

IH_TempWarning

Name
VAR_INPUT Enable
Funktionswert Temperature
DOK-CONTRL-IC*L40*****-AW02-DE-P

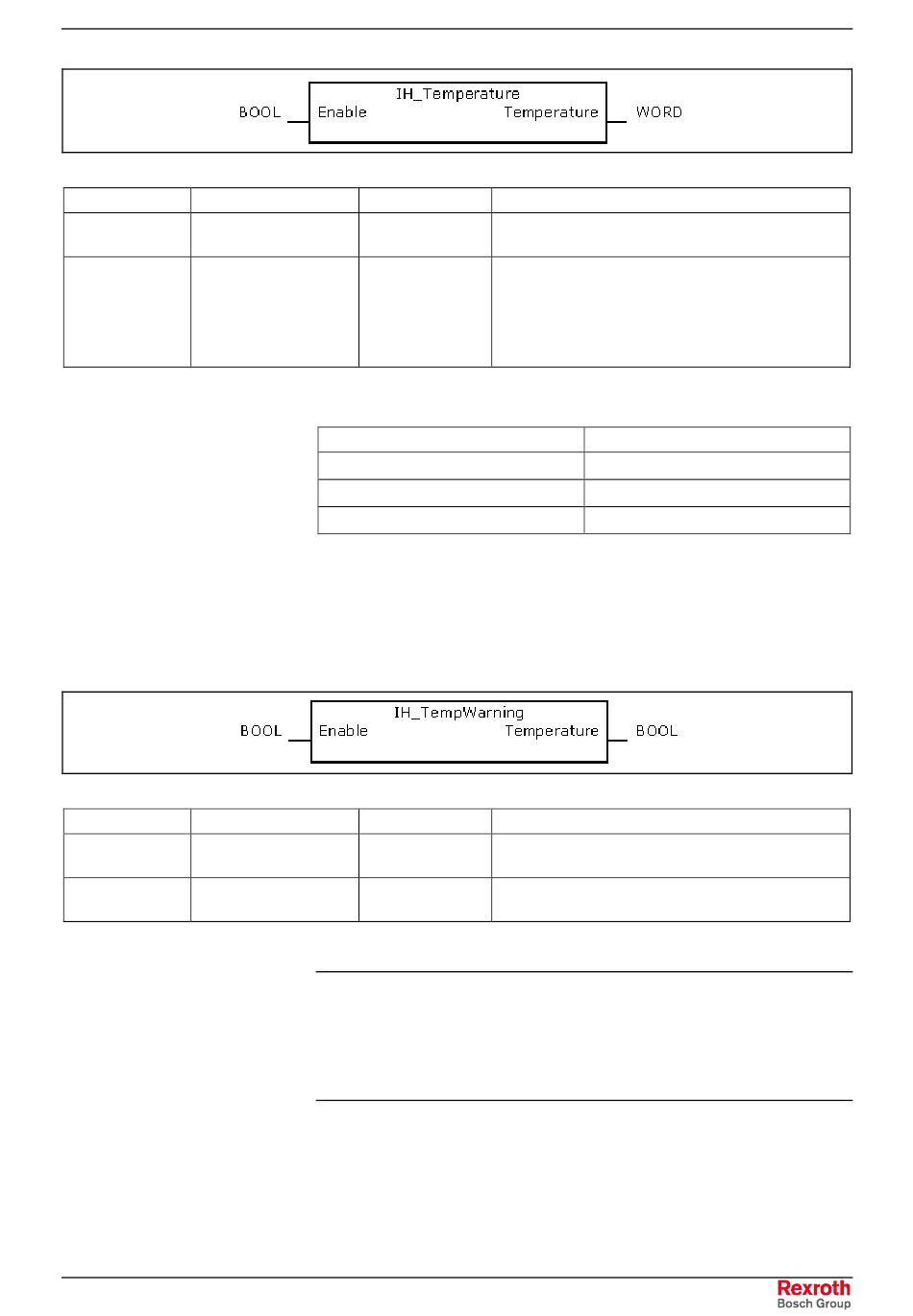

Abb. 6-21: IH_Temperature
Typ
BOOL
WORD
Abb. 6-22: Schnittstelle von IH_Temperature
Beispiele:
Funktionswert
2#00010100_10000000
2#01001011_00000000
2#10000101_10000000
Abb. 6-23: Beispiele für IH_Temperature
Ermittelt, ob die Innentemperatur der Steuerung den kritischen Wert von
70 °C überschritten hat (ersetzt die Funktion IL_TempWarning aus der
Bibliothek RIL_L40_Util).
Abb. 6-24: IH_TempWarning
Typ
BOOL
BOOL
Abb. 6-25: Schnittstelle von IH_TempWarning
Hinweis: Wenn die Innentemperatur 80°C erreicht, schaltet die
Steuerung automatisch in den Betriebszustand "Stop". Dabei
gehen die Ausgänge in den sicheren Zustand, am Display wird
die Warnung "Temp !!!" angezeigt. Dieser Zustand kann nur
durch Aus-/Einschalten der Versorgungsspannung verlassen
werden.
Kommentar
TRUE: Die akt. Temperatur wird ausgegeben
FALSE: Keine Ausgabe
Temperatur:
Bit 15: 0 = positive Temperatur
1 = negative Temperatur
Bit 14 – 8: Temperaturwert in Grad Celsius
Bit 7: 1 = Nachkommastelle (halbes Grad Celsius)
0 = keine Nachkommastelle
Temperatur
+ 20,5 °C
+ 75,0 °C
- 5,5 °C
Kommentar
TRUE: Ausgabewert ist gültig.
FALSE: Ausgabewert ist nicht repräsentativ.
TRUE: Temperaturwarnung
FALSE: Keine Temperaturwarnung
6-11
Bibliotheken
