Projektieren und Programmieren
Register "E/A-
Verbindungskonfiguration"
Definieren Sie hier die E/A-Feldgröße. Je nach E/A-Verbindungstyp
lassen sich weitere Daten editieren, siehe Abb. 4-62 bis Abb. 4-65.
Die
Länge
der
E/A-Belegung
Modulbestückung eingetragen werden. Klicken Sie in der "E/A-Belegung"
auf das Feld "Länge", um die Einstellung zu ändern. Falls mehrere
Verbindungen pro Datenrichtung angezeigt werden, können Sie maximal
eine Verbindung auswählen.
Hinweis: Der Tooltip zeigt in der Spalte "Länge" die möglichen Werte
an. Dazu muss der Mauszeiger auf dem Feld "Länge" zum
Stillstand kommen.

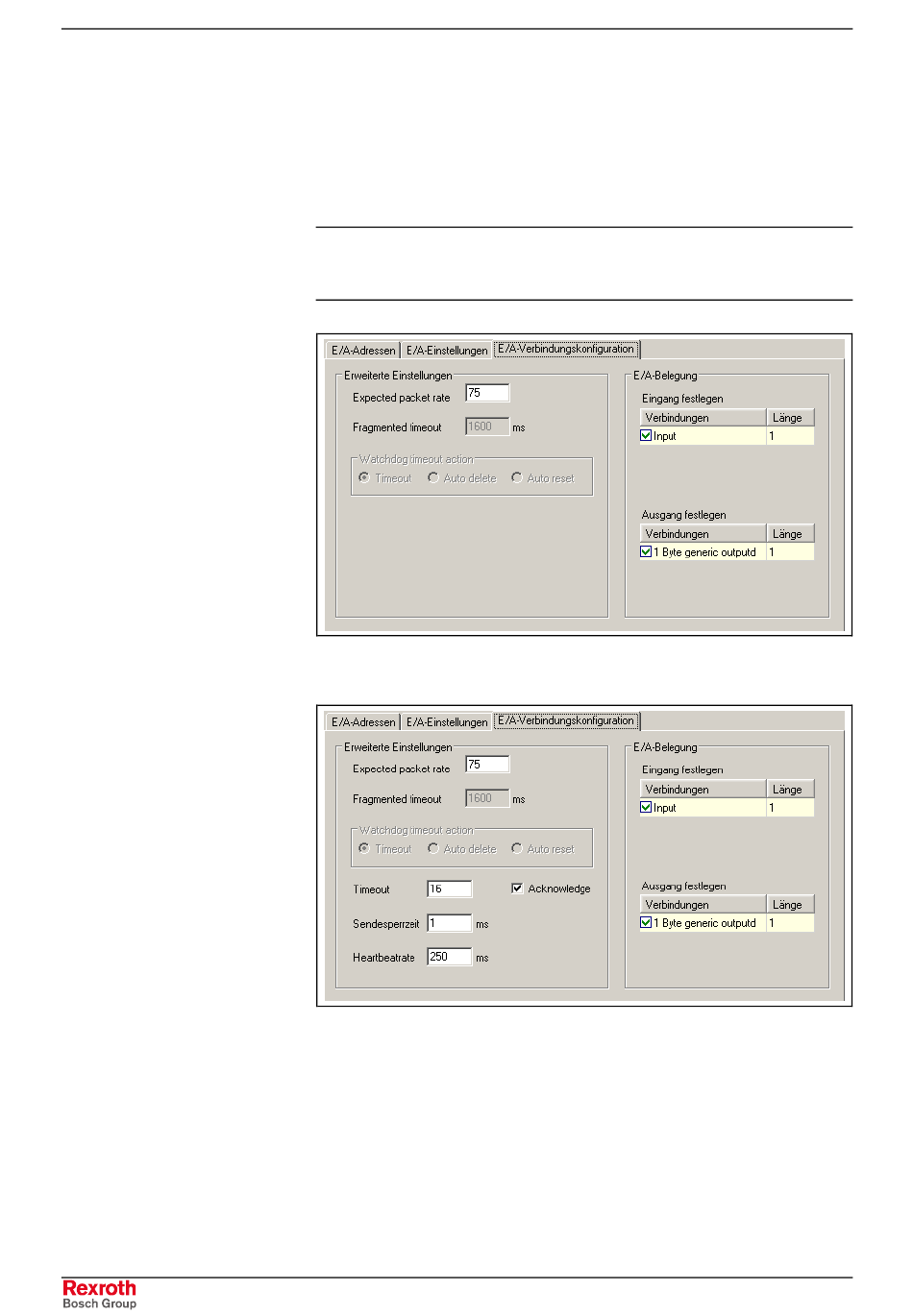

Abb. 4-62: Register "E/A-Verbindungskonfiguration" für E/A-Verbindungstyp
"Poll"
Abb. 4-63: Register "E/A-Verbindungskonfiguration" für E/A-Verbindungstyp
"Change of state"
