Die automatische Stromabschaltung erfolgt nicht, wenn ein
Min-Max-Trendplot oder eine ScopeRecord-Aufzeichnung
erfolgt oder aber irgendeine Taste gedrückt wird. Obwohl
die Aufzeichnung auch bei niedriger Batteriespannung
fortgesetzt wird, ist der Inhalt der Speicher nicht gefährdet.
Wenn der Netzspannungsadapter angeschlossen ist,
schaltet sich das ScopeMeter nicht automatisch ab.
BESCHREIBUNG SÄMTLICHER
MESSEINGÄNGE
Das ScopeMeter verfügt über vier Anschlußpunkte zum
Einspeisen des Signals: zwei Eingänge über Sicherheits-
BNC-Buchsen (rot INPUT A und grau INPUT B) und zwei
Eingänge über 4-mm-Sicherheits-Bananenbuchsen (COM
und Ω
EXT.mV). Diese Anordnung ist in Abbildung 1-3
dargestellt. Sämtliche Anschlüsse sind zum Schutz in einer
Vertiefung an der Oberseite des Geräts angeordnet. Die
Bananenbuchsen dienen auch als Ausgang für den
Signalformgenerator. 92B 96B

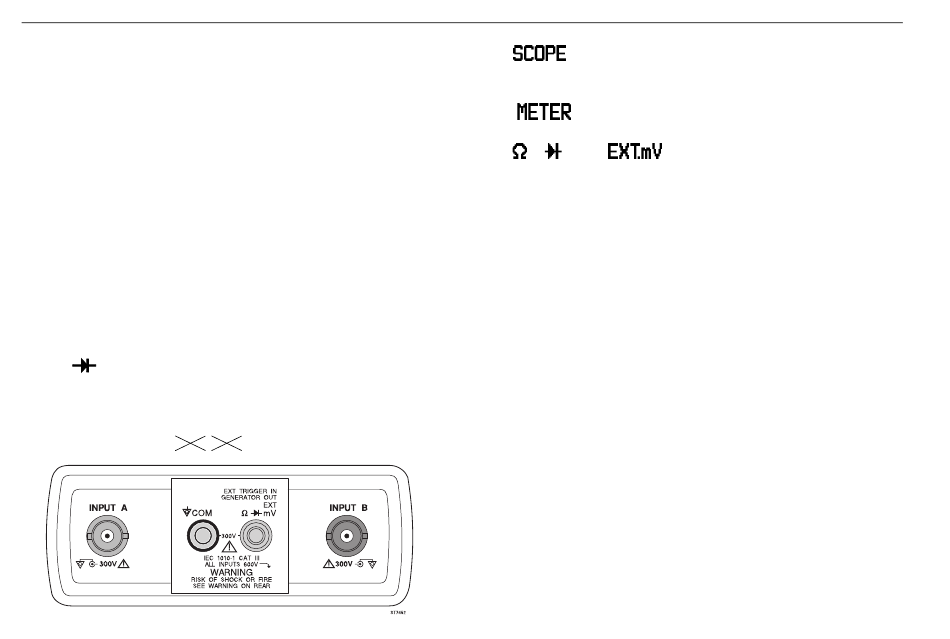

Abbildung 1-3. Meßeingänge
92B/96B/99B/105B
Im -Betrieb können Sie die rote BNC-Buchse für
INPUT A und die graue BNC-Buchse für INPUT B als
Eingang benutzen.
Im -Betrieb wird nur die rote BNC-Buchse für
INPUT A als Eingang benutzt.
Im -, - und -Betrieb sollen Sie die roten und
schwarzen 4-mm-Bananenbuchsen benutzen.
Für niederfrequente Messungen (bis zu ca. 2 MHz) kann
die Masse an die schwarze 4-mm-Bananenbuchse ange-
schlossen werden. Für höhere Frequenzen müssen Sie
den HF-Adapter oder die Miniatur-Hakenklemme auf der
Meßspitze benutzen.
Die rote 4-mm-Bananenbuchse dient auch als Eingangs-
anschluß für ein externes Triggersignal im Oszilloskop-
Betrieb oder als Ausgangsanschluß für den Signalform-
generator. Dieser Signalformgenerator kann eine Aus-
gangsspannung oder einen Ausgangsstrom liefern.
Bezugspotential, Eingänge A und B
Das ScopeMeter verfügt
Anschlußsystem für isolierte (elektrisch schwebende)
Zweikanal-Messungen.
Spezifikation der Eingangs- und Ausgangsanschlüsse
Die maximal zulässigen Spannungen sind neben den
entsprechenden Anschlüssen angegeben.
Die vollständigen Spezifikationen sind in Anhang 10 A
aufgeführt.
Bedienungs-Handbuch
über ein dreiadriges
