IndraMotion MTX micro 14VRS Systembeschreibung
14 Anmeldung an Benutzerverwaltung über SPS-Schlüs‐
selschalter
Allgemein
Umsetzung
Anwendungsbeispiel
Anmeldung an Benutzerverwaltung über SPS-Schlüsselschalter

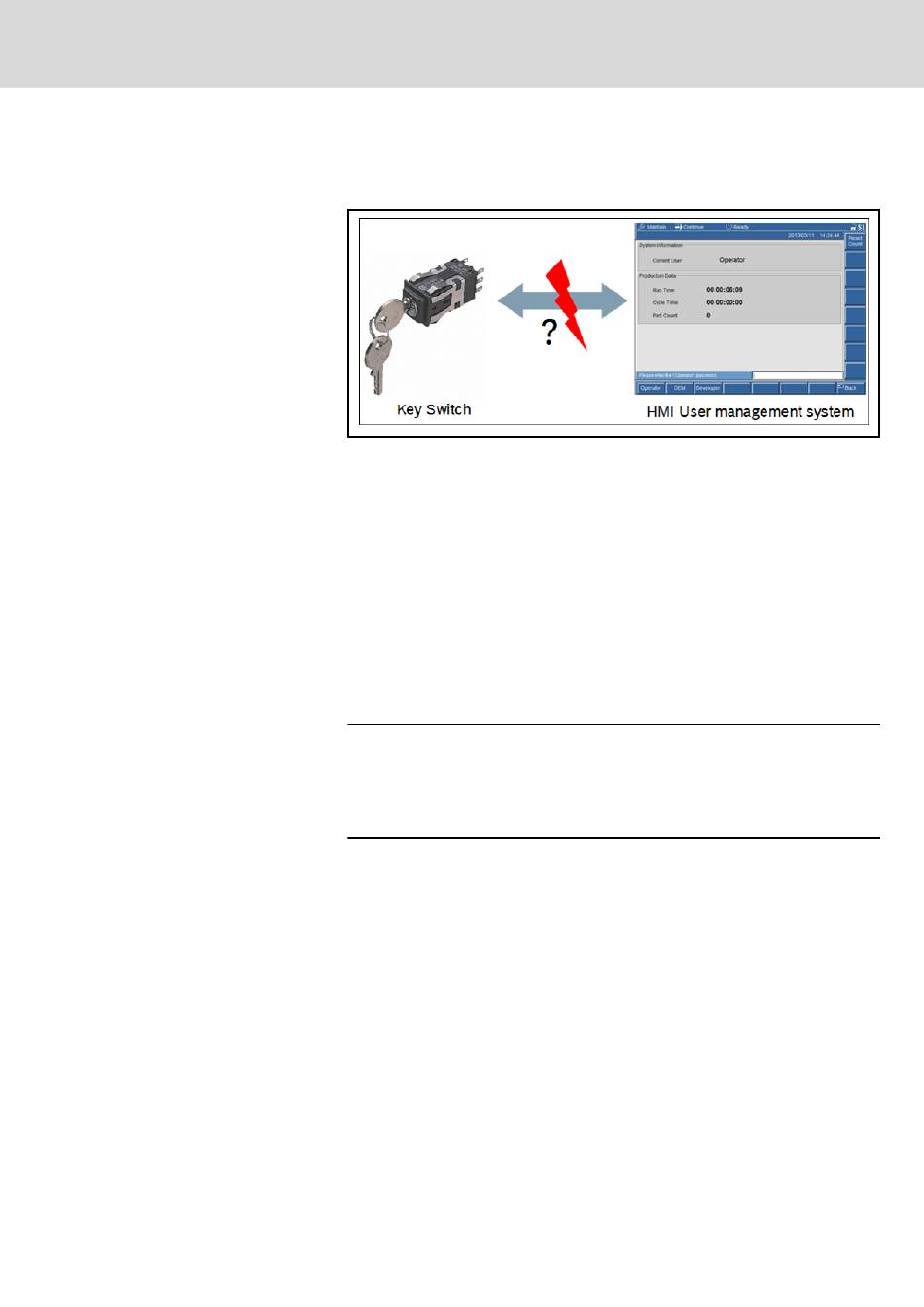

Abb. 14-1: SPS-Schlüsselschalter
Bei vielen Endkunden ist es üblich, dass sich der Maschinenbediener über ei‐
nen Schlüsselschalter anmeldet.
Bei der MTX micro werden 2 Zustände ausgewertet:
Stellung 1: Anmeldung als Gast
Stellung 2: Anmeldung als Bediener
Zum Anmelden der anderen Benutzerlevel OEM bzw. Entwickler ist der
Schlüsselschalter in der Stellung Bediener notwendig. Die Anmeldung erfolgt
danach über den bekannten HMI Login.
In der internen SPS-Datenstruktur "DB10_2CHAN" werden spezielle Bits für
das Usermanagement verwendet (SPS-Variable DB_Interface.DB10)
Aktivieren des Schlüsselschalters MKeyOut[1].4 = 1
Setzen eines Benutzerrechts:
MKeyOut[1].5 = 0
MKeyOut[1].5 = 1
Tab. 14-1: Setzen eines Benutzerrechts
Rückmeldung des angemeldeten Benutzers in der SPS:
MKeyIn[5].0 =0 and MKeyIn[5].1 =0
MKeyIn[5].0 =1 and MKeyIn[5].1 =0
MKeyIn[5].0 =0 and MKeyIn[5].1 =1
MKeyIn[5].0 =1 and MKeyIn[5].1 =1
Tab. 14-2: Rückmeldung des angemeldeten Benutzers in der SPS
Anpassen des SPS-Programms
Bosch Rexroth AG
Anmeldung als Gast
Anmeldung als Bediener
Gast
Bediener
OEM
DEVELOPER
