SPS-spezifischen Daten für MTX micro
9.1.3

Die Funktion MT_DiagUsbHmiCfg

Schnittstellenbeschreibung
Name
VAR_INPUT bExecute
VAR_OUTPUT bDone
bError
enErrorID
stErrorIdent
wVID
wPID
wRevID
wstrVendorName
wstrProductName
wNofInput
wNofOutput
Funktionsbeschreibung
9.1.4

Die Funktion MT_DiagUsbHmiState

Schnittstellenbeschreibung

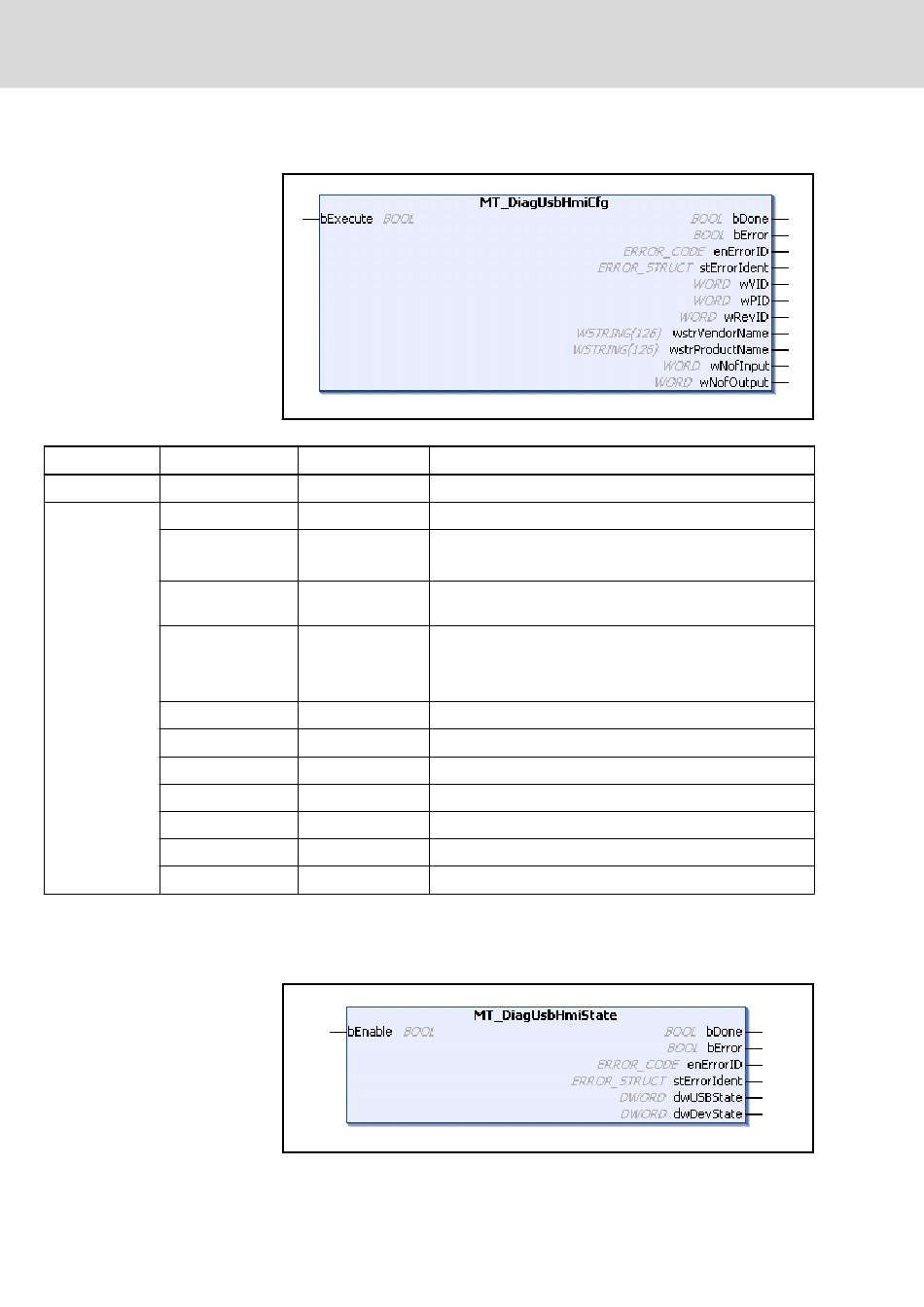

Abb. 9-2: Grafische Darstellung MT_DiagUsbHmiCfg
Typ Beschreibung
BOOL Durch Flanke ausgelöster Aktivierungseingang
BOOL Vorgang erfolgreich beendet
BOOL Fehler Kennzeichen
TRUE - während der Ausführung ist ein Fehler aufgetreten
ERROR_CODE Für die Fehlerbeschreibung sehen Sie unter der Fehlernum‐
mer ErrorID nach
ERROR_STRUCT Werte:
0x0000 - Kein Fehler
0x7FFE - nicht definierter Fehler
WORD USB Hersteller-ID für HMI Geräte
WORD USB Produkt-ID für HMI Geräte
WORD Änderungs-ID
WSTRING[128] Hersteller Name
WSTRING[128] Produkt Name
WORD Anzahl der empfangenen Pakete
WORD Anzahl der gesendeten Pakete
Tab. 9-2: MT_DiagUsbHmiCfg Ein-/Ausgänge
Liefert Informationen zum angeschlossenen HMI-Panel (VDP8x)
Abb. 9-3: Grafische Darstellung MT_DiagUsbHmiState
