Sercos-I/O-Module

Allgemeines
Register "Sercos-Modul"
Modulinformationen
Register "Funktionsgruppen"
Klicken Sie zum Öffnen des Editorfensters im Projektexplorer mit einem Dop‐
pelklick auf das gewünschte Modul.
In den Dialogen werden Sie über die Konfiguration des Moduls informiert und
können sie gegebenenfalls modifizieren.
Die Einstellungen in allen Registern des Dialogs werden von der Gerätebe‐
schreibungsdatei des Moduls vorgegeben. Die Vorbelegung eines Werts und
ob der Wert geändert werden kann, sind in dieser Datei definiert.

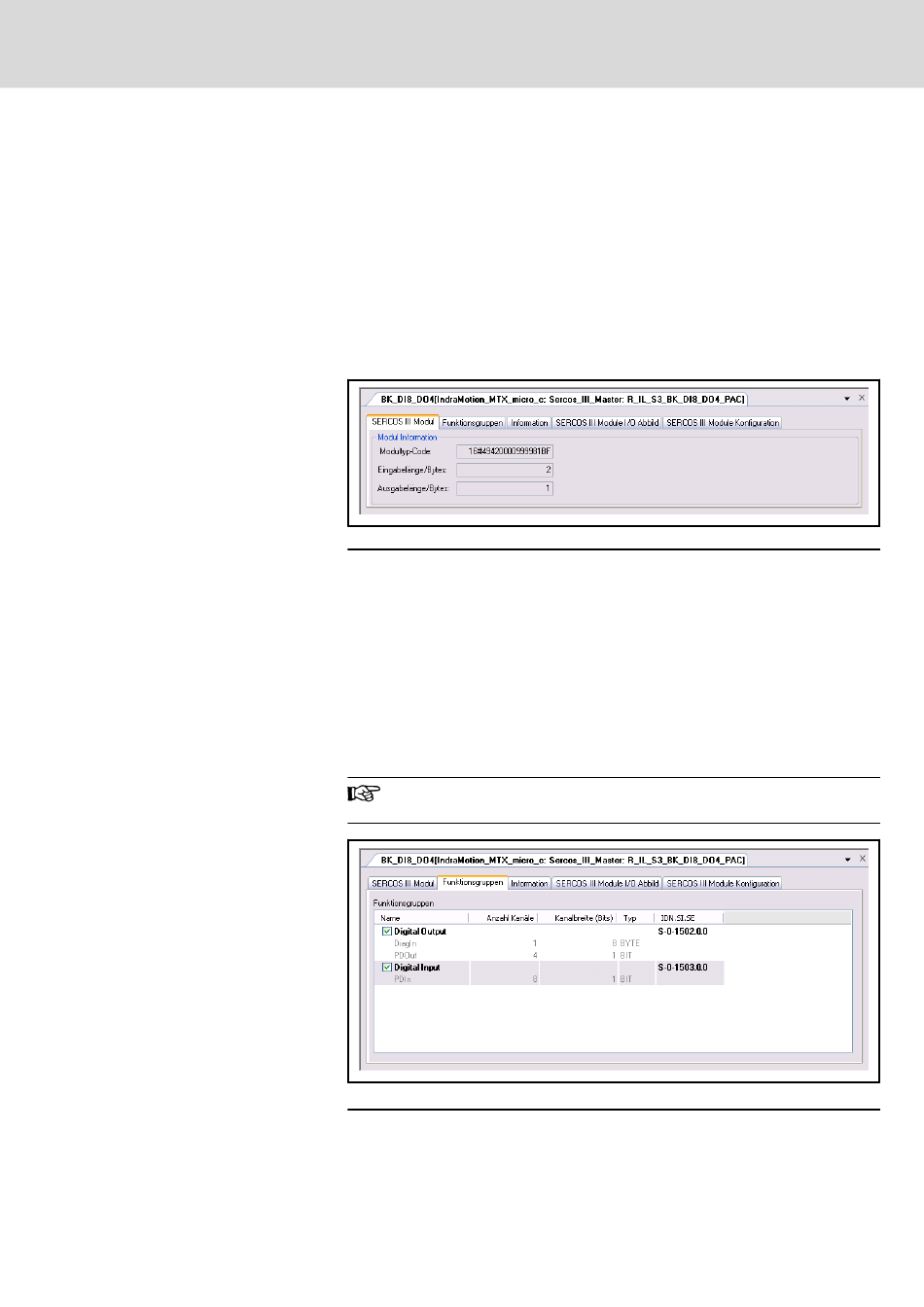

Abb. 16-11: Register Sercos-IO-Modul (Modul)
Modultyp-Code:
Eingangslänge/Bytes:
Ausgangslänge/Bytes:
Der Registerkartenreiter "Funktionsgruppen" stellt Information über die Ein-
und Ausgänge der Funktionsgruppe bereit.
Die Einstellungen im vorliegenden Dialog können Sie nicht än‐
dern.
Abb. 16-12: Register Sercos-IO-Modul (Funktionsgruppen)
Name:
Kanalanzahl:
Bosch Rexroth AG
Externe Antriebe und I/Os
Für jedes Modul existiert eine eindeutige Modultyp‐
kennzeichnung des jeweiligen Herstellers. Je nach
Hersteller, kann diese Nummer eine hexadezimale
Zahl oder eine Auftragsnummer sein.
Gibt die Eingangslänge des Moduls in Byte an.
Gibt die Ausgangslänge des Moduls in Byte an.
Name des Kanals
Anzahl der unterstützten Kanäle für das Modul
