DOK-MTXMIC-SYS*DES*V14-PR01-DE-P
IndraMotion MTX micro 14VRS Systembeschreibung
18

Inbetriebnahme, Betrieb, Diagnostizieren

18.1

Bedienen und Diagnostizieren

18.1.1

LED-Diagnoseanzeigen

18.1.2

LED-Diagnoseanzeigen bei Antriebs-Firmware MPM-16VRS

H10 ... 13; H18 ... 19 Bedeutung (Status Ethernet)
Farbe / Blinkmuster
grün Verbindung zum Netzwerk vorhanden
gelb Datenübertragung läuft
H14 Bedeutung (Status Antrieb)
Farbe / Blinkmuster
aus Versorgung nicht eingeschaltet
Kabelunterbrechung
Hardware defekt

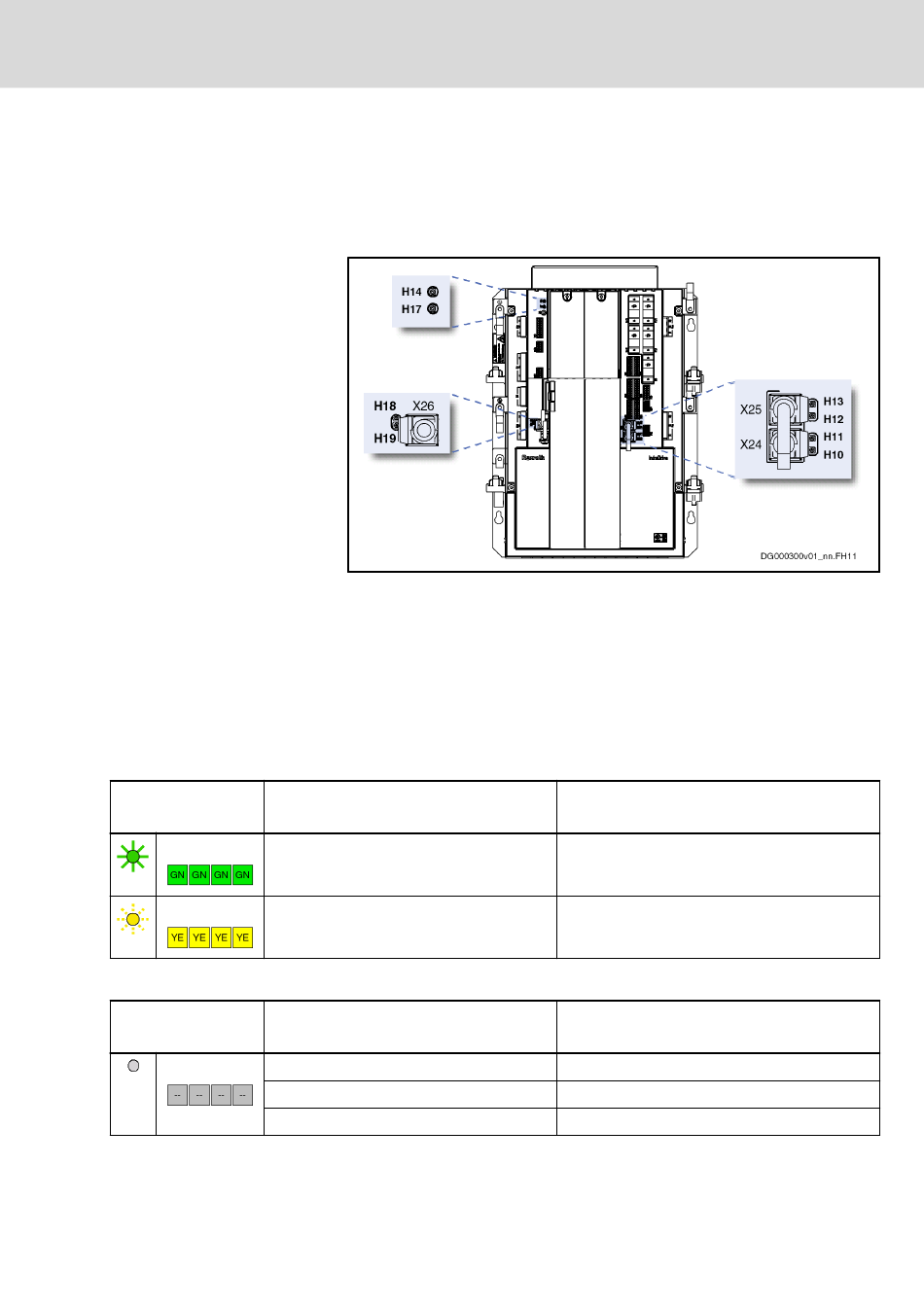

H10...13 Status Ethernet (X24, X25)
H14 Status Antrieb
H17 Status Steuerung
H18, H19 Status Ethernet (X26)
Abb. 18-1: Diagnoseanzeigen – LEDs
Welche Antriebs-Firmware auf Ihrem System vorhanden ist, können Sie über
das Bedienteil ermitteln:
Bedienbereich "Maintain" ▶ F-Taste "F6 About"
Tab. 18-1: LED-Anzeigen H10, H11, H12, H13, H18, H19
Bosch Rexroth AG
Inbetriebnahme, Betrieb, Diagnostizieren
Maßnahmen
Maßnahmen
24-V-Versorgung überprüfen und ggf. einschalten
Kabel und Stecker X18 überprüfen
Hardware tauschen
85/99
