Externe Antriebe und I/Os
16.2.8 Sercos-I/O-Module zum Slave hinzufügen

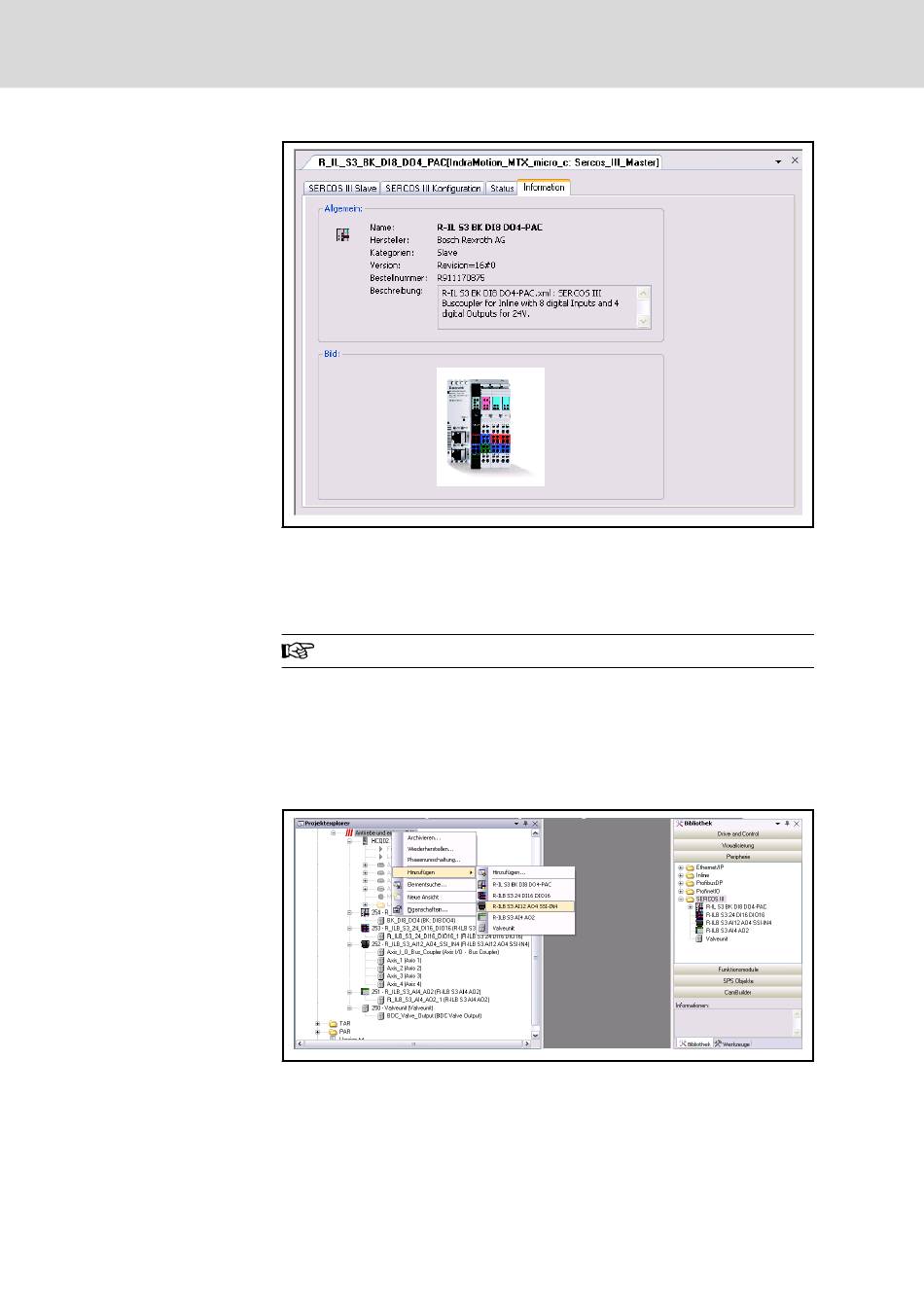

Abb. 16-9: Dialog: Register Informationen
Die zum jeweiligen Slave passenden Module befinden sich in der Bibliothek
"Peripheriegeräte", im Ordner "Sercos" unterhalb des jeweiligen Slaves.
I/O-Module lassen sich nur im Sercos-Buskoppler einfügen.
Ziehen Sie aus der Bibliothek die benötigten Module in das Slave-Objekt.
Neue Module lassen sich im Projektexplorer auch zwischen bereits vorhan‐
denen Modulen einfügen.
Alternativ können Sie Module im Kontextmenü über Hinzufügen ▶ Modul ...
des Slaves hinzufügen.
Hierbei wird das neue Modul als letztes Modul unter den Slave eingefügt.
Abb. 16-10: Hinzufügen von Sercos-I/Os
