Bosch Rexroth IndraMotion MTX micro 14VRS Systembeschreibung Seite 88

86/99 Bosch Rexroth AG
Inbetriebnahme, Betrieb, Diagnostizieren

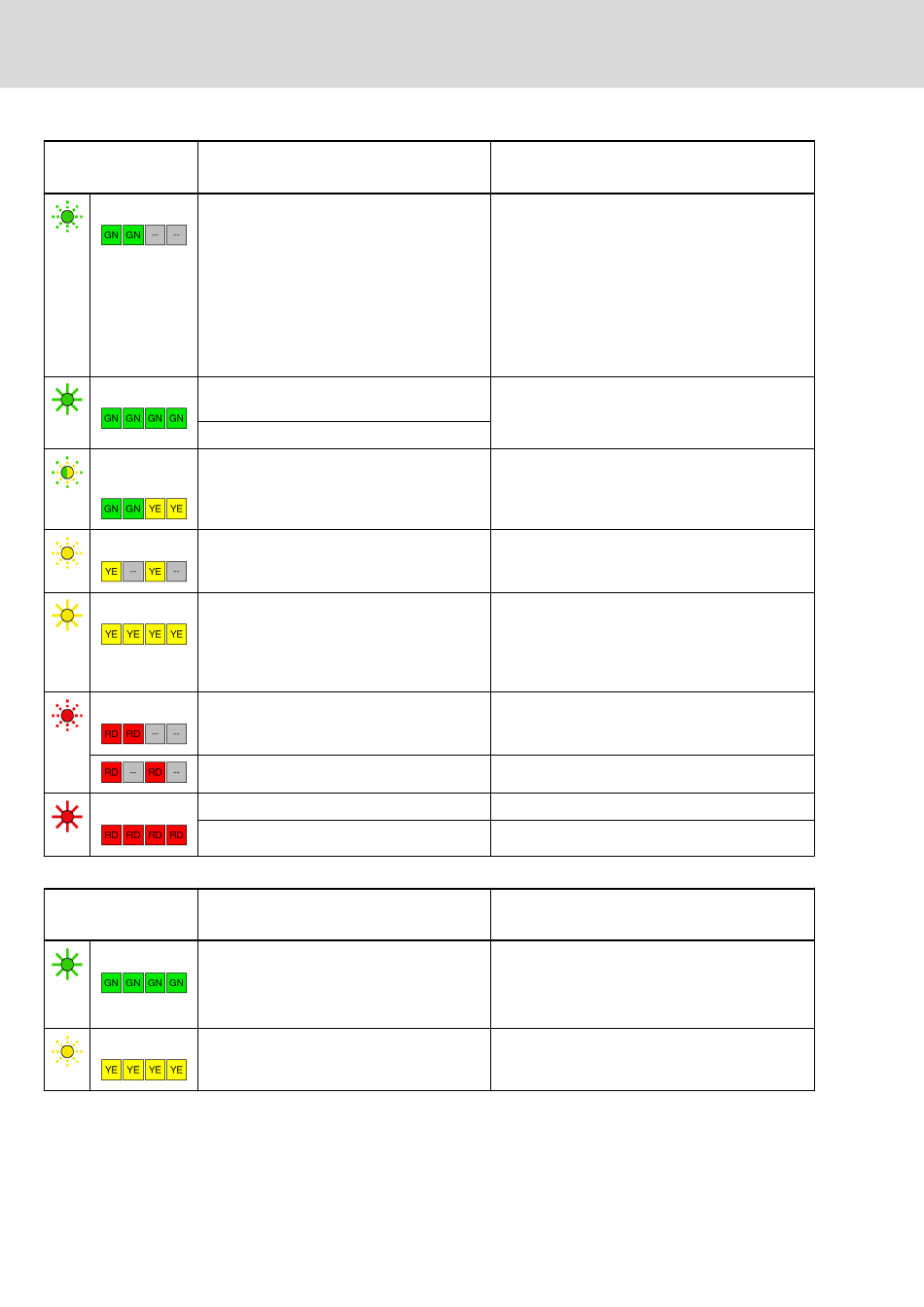

H14 Bedeutung (Status Antrieb)
Farbe / Blinkmuster
grün blinkend Baudraten-Scan (P‑1)
Antrieb ist fehlerfrei (Phase 0, 1, 2, 3 und 4);
in Phase 4 ist der Antrieb bereit zur Regler‐
freigabe ("Bb")
Umschaltkommando aktiv (C01xx/C02xx)
Umschaltkommando Fehler (C01xx/C02xx)
Antriebskommando aktiv (Cxxxx)
Antriebskommando Fehler (Cxxxx)
grün Leistung zugeschaltet und ZK‑Spannung vor‐
handen ("Ab")
Antrieb in Regelung ("AF", "AH")
grün-gelb blin‐ Firmware-Update läuft
kend
gelb blinkend Identifikation des Antriebsregelgeräts
gelb Warnung Antrieb (E2xxx ... E3xxx)
Warnung Kommunikation (E4xxx)
Warnung Fahrbereich (E6xxx ... E7xxx)
fatale Warnung (E8xxx)
rot blinkend Fehler (F2xxx, F3xxx, F4xxx, F6xxx, F7xxx,
F8xxx)
Fehler Firmware-Update
rot Bootphase
Systemfehler (F9xxx, E0800)
H17 Bedeutung (Status Steuerung)
Farbe / Blinkmuster
grün Steuerung Rexroth IndraMotion MTX ist be‐
triebsbereit
gelb Steuerung Rexroth IndraMotion MTX bootet
Tab. 18-2: LED-Anzeigen H14
DOK-MTXMIC-SYS*DES*V14-PR01-DE-P
IndraMotion MTX micro 14VRS Systembeschreibung
Maßnahmen
Bei Bedarf den genauen Zustand über "S‑0‑0095,
Diagnose" abfragen
Antrieb ist fehlerfrei im Betrieb und läuft entspre‐
chend der Vorgabe
Während des Firmware-Updates die 24-V-Versor‐
gung nicht unterbrechen und keine Stecker ziehen
Während des Firmware-Updates die 24-V-Versor‐
gung nicht unterbrechen und keine Stecker ziehen
Genauen Zustand über "S‑0‑0095, Diagnose" ab‐
fragen und Servicefunktion durchführen
Firmware-Update wiederholen
Bootphase abwarten (ca. 2 Minuten)
aus- und einschalten; ggf. Hardware tauschen
Maßnahmen
Hinweise in der Anzeige des Bedienteils beachten.
Siehe auch Anwendungsbeschreibung "Rexroth
IndraMotion MTX" bzw. Dokumentation "Rexroth
IndraMotion MTX Diagnosemeldungen"
Boot-Phase abwarten
