Bosch Rexroth IndraMotion MTX micro 14VRS Systembeschreibung Seite 83

DOK-MTXMIC-SYS*DES*V14-PR01-DE-P
IndraMotion MTX micro 14VRS Systembeschreibung
Register "Sercos-Module Konfiguration"

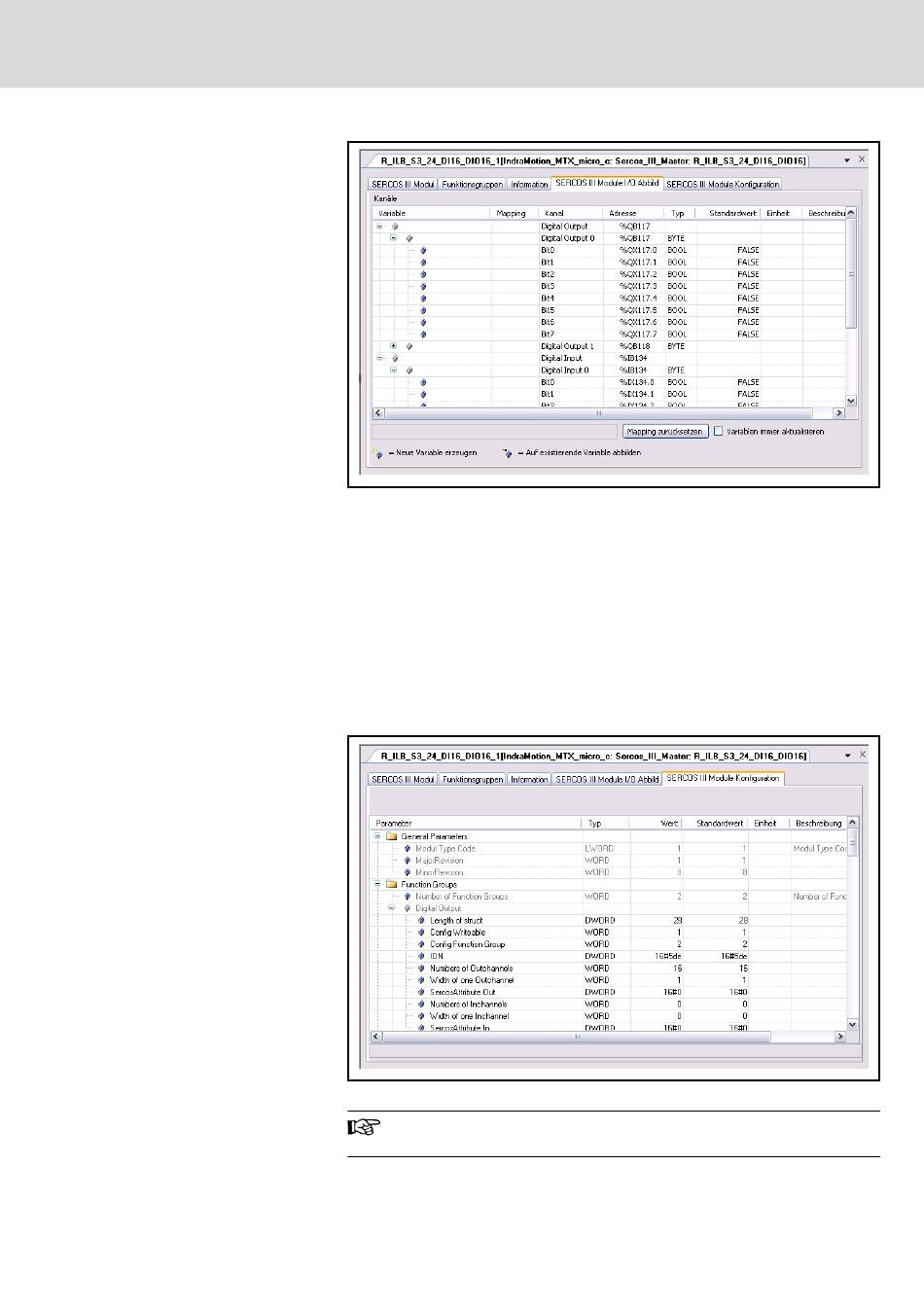

Abb. 16-14: Register Sercos-IO-Modul (Module-I/O-Abbild)
Mapping zurücksetzen
löscht die im Editor vorgenommen Zuordnung.
Variablen immer aktualisieren
Ist diese Option aktiviert, werden alle Variablen in jedem Buszyklus aktuali‐
siert, egal ob sie verwendet werden und ob sie auf einen Ein- oder Aus‐
gangskanal abgebildet sind.
Dieses Fenster dient Service-Zwecken und ist nur sichtbar, wenn in Ext‐
ras ▶ Optionen ▶ IndraLogic 2G ▶ Geräteeditor die Option "Generische Kon‐
figurationseditoren anzeigen" aktiviert wurde.
Abb. 16-15: Register Sercos-IO-Modul (Module Konfiguration)
Eventuelle Änderungen in den editierbaren Parametern stimmen
Sie bitte mit dem Service ab.
Bosch Rexroth AG 81/99
Externe Antriebe und I/Os
