2. Algemene beschrijving

Dit boekje bevat instructies voor installatie, bedrijf en
onderhoud van Grundfos SL1 en SLV AUTO
dompelbare afvalwaterpompen. De Grundfos SL1 en
SLV AUTO pompen zijn draagbaar en zijn ont-
ADAPT
worpen voor het verpompen van huishoudelijk en
industrieel riool- en afvalwater.
Er zijn twee pomptypen beschikbaar:
• SL1.50.65 afvalwaterpompen met een 1-kanaal-
waaier
• SLV.65.65 afvalwaterpompen met SuperVortex-
waaier met vrije stroming.
De pompen kunnen worden opgesteld op een voet-
bocht, of vrijstaand op de bodem van een put.
Waarschuwing
Speciale voorwaarden voor veilig gebruik
van SL1 en SLV AUTO
lige pompen:
• Vervangende bouten moeten klasse
A2-70 of beter zijn, conform EN/ISO
3506-1.
• De thermische beveiliging in de stator-
wikkelingen heeft een nominale scha-
keltemperatuur van 150 °C en moet
garanderen dat de voedingsspanning
wordt uitgeschakeld. De voedingsspan-
ning moet handmatig gereset worden.
ADAPT
explosievei-
ADAPT

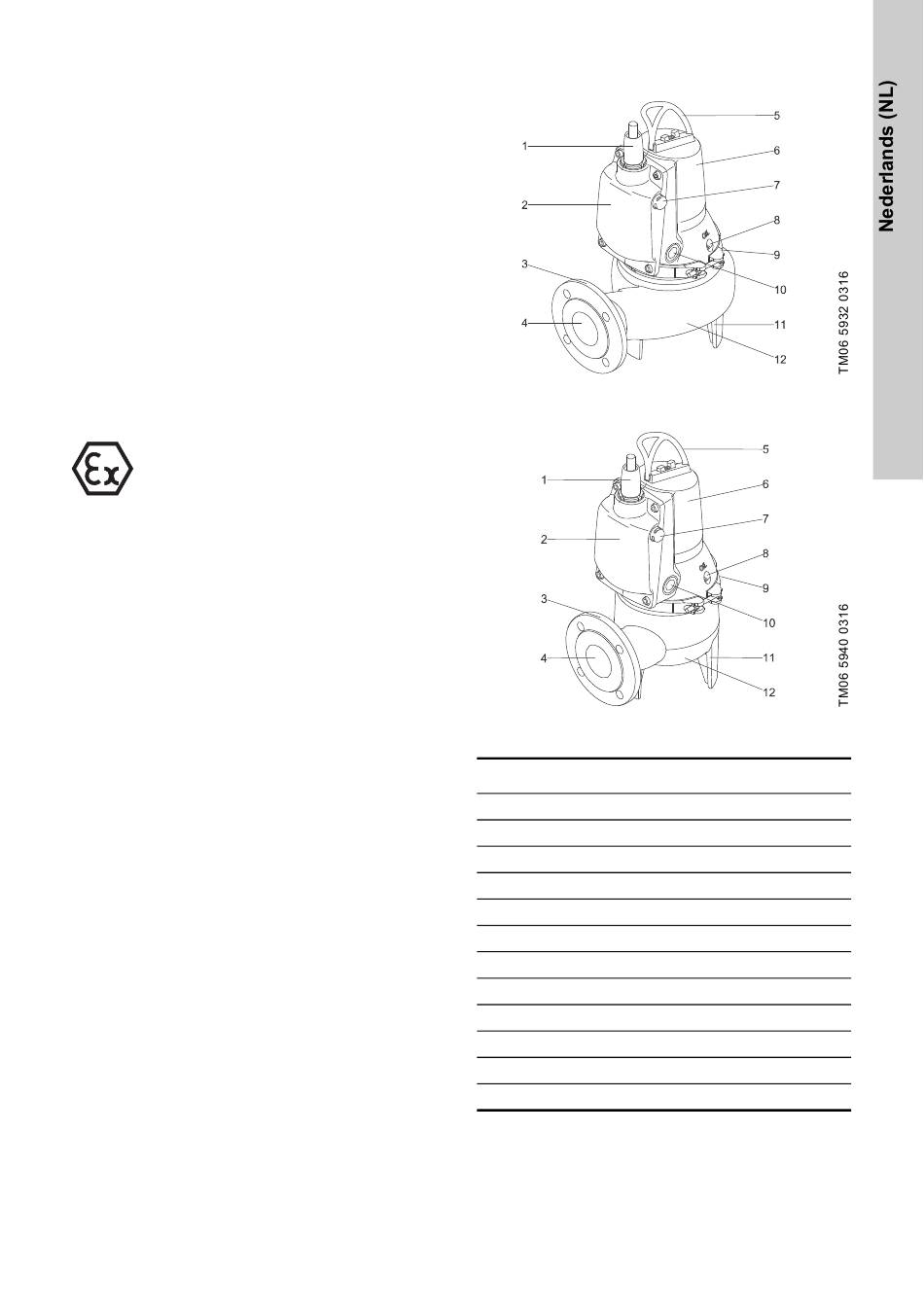

2.1 Producttekeningen

Afb. 1 SL1.50.65 AUTO
Afb. 2 SLV.65.65 AUTO
Pos. Beschrijving
1 Kabelinvoer
2 Elektronische unit
3 Persflens DN 65, PN 10
4 Persopening
5 Hijsbeugel
6 Statorhuis
7 Niveausensor
8 Olieaftapschroef
9 Klem
10 Droogloopsensoren
11 Pompvoet
12 Pomphuis
pomp
ADAPT
pomp
ADAPT
