4-8 Inbetriebnahme
Hinweis: Sollte Die Versorgungsspannung an den Klemmen 1 und 2 nach Anschluss des

Drehimpulsgeber mit invertierten Spuren

1 - 0 VDC (Isoliert)
2 - Supply VDC (Isoliert)
3 - A Kanal
4 - A Komplement
5 - B Kanal
6 - B Komplement
590+ Digitale Stromrichter
Drehimpulsgebers um mehr als 1 Volt zusammenbrechen, empfehlen wir die
Verdrahtung des Drehimpulsgebers noch einmal zu überprüfen.

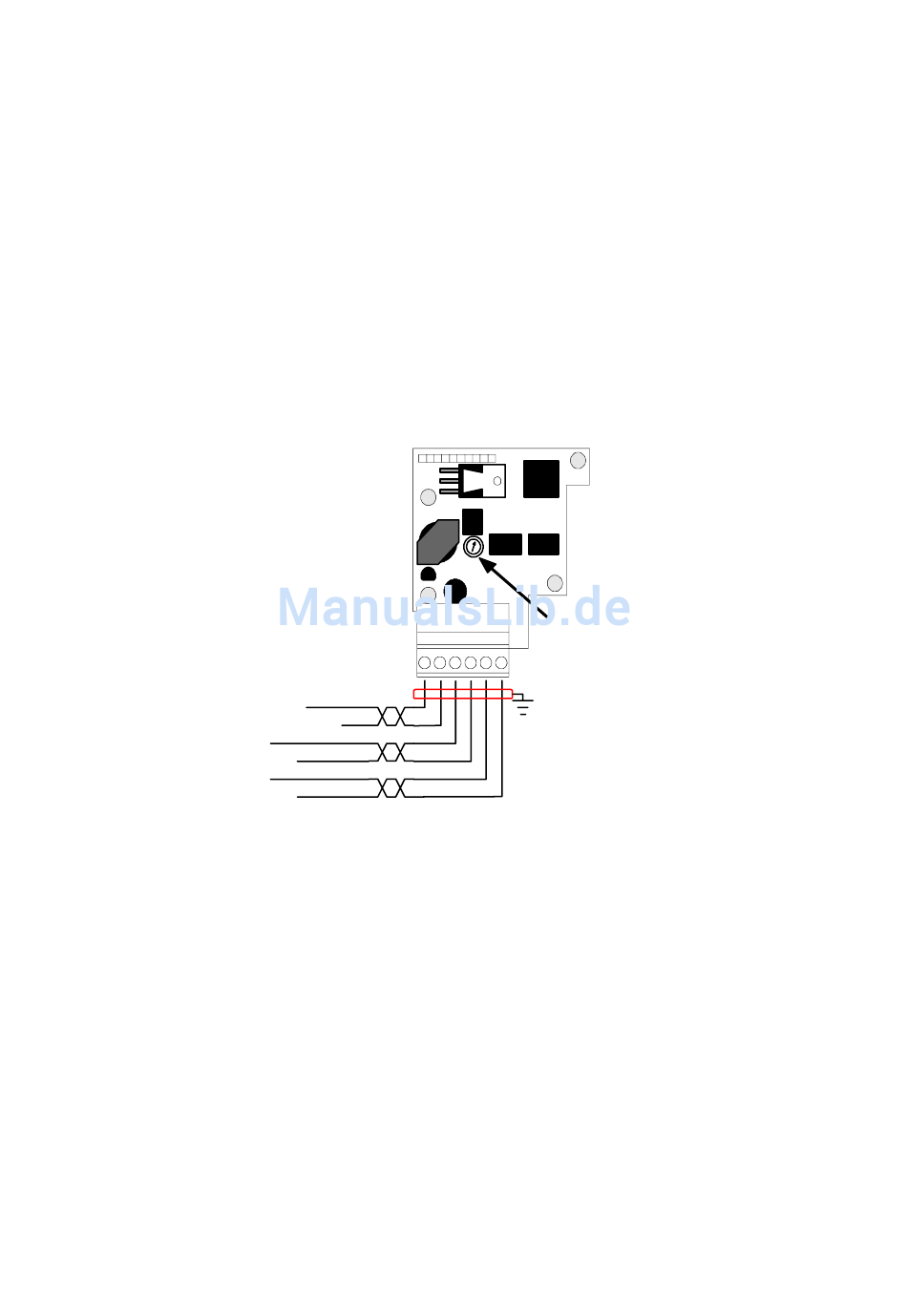

Bild 4 zeigt die Anschlussklemmen zum Drehimpulsgeber und die Lage des
Einstellpotentiometers für die Versorgungsspannung.
In Anwendungsfällen, in denen die Anschlussleistung des Drehimpulsgebers die maximale
Belastbarkeit der Drehimpulsgeber-Option überschreitet, müssen Sie den Drehimpulsgeber mit
einer externen Versorgungsspannung versorgen. Achten Sie darauf, dass diese
Versorgungsspannung isoliert aufgebaut wird.
Die Verdrahtung des Drehimpulsgebers sollte mit paarig verdrillten, abgeschirmten Leitungen
erfolgen. Kabel mit einem gemeinsamen Schirm oder Kabel mit individuellen Einzelschirmen
über den paarig verdrillten Leitungen, werden empfohlen. Die Verbindung des Schirmes mit
Erdpotential sollte nur an der Empfängerseite, d. h. im Bereich der Optionskarte erfolgen.
Gerade wegen der niedrigen Signalpegel der Steuersignale, sollten Sie die Verdrahtung und die
Verlegung der Kabel äußerst sorgfältig vornehmen.
Potentiometer zum justieren
1 2 3 4 5 6
der Versorgungsspannung (Supply)
des Gebers
Abbildung 4-7
