WICHTIG:
590+ Digitale Stromrichter
Entfernen einer alten Türbaugruppe
Die Elektroanschlüsse zwischen Türbaugruppe und Stromrichter sind identisch mit denen der
vorhandenen Türbaugruppe.
1. Befestigungsschrauben lösen und
die Tür öffnen.
2. Die Verbindung der beiden
Flachbandkabel von der Tür
entfernen; ebenfalls die
Erdanschlussfahne am
Stromrichter entfernen.
3. Türbaugruppe aus den
Scharnieren heraushebeln und
entfernen.
Anbringen der neuen
Türbaugruppe
1. Zum Anbringen der neuen Türbaugruppe die Schiebegelenke in die Scharnierhalterung
schieben und einklicken lassen.
2. Bei Installation einer neuen Türbaugruppe an einem vorhandenen 590er Gerät, muss das
Türschloss aus der Türmulde herausgedrückt werden. Verwenden Sie die vorhandene
Türschraube, um das Schloss in der oberen Sicherungsposition auf dem Stromrichter zu
verriegeln. Die Tür ist jetzt über die eine Schraube und das Türschloss gesichert.
1. Die beiden Flachbandkabel an der Tür und die Erdanschlussfahne am Stromrichter wieder
anschließen.
2. Tür schließen und die Sicherungsschraube(n) für die Tür festziehen.
Neue Türbaugruppe konfigurieren
Die Regelkarte erkennt zwar automatisch das Stromrichtermodell, die neue
Türbaugruppe MUSS jedoch noch auf das vorhandene Leistungsteil konfiguriert
werden. Siehe auch Kapitel 5 "Leistungsteil ändern".
Bei Installation dieser Türbaugruppe mit einem vorhandenen Stromricher vom Typ
590/590H, muss der Stromrichter für den Betrieb mit dem Motor neu kalibriert werden,
d.h. Neueinstellung der Kalibrierschalter auf der Leistungsplatine. Siehe auch Kapitel 4
"Inbetriebnahme - Rekalibrierung einer 590+ Türbaugruppe (1200-2700A)".
Montage und Installation 3-37
WARNUNG!
Der Antrieb ist vom Netz zu trennen.
1 : Hebel

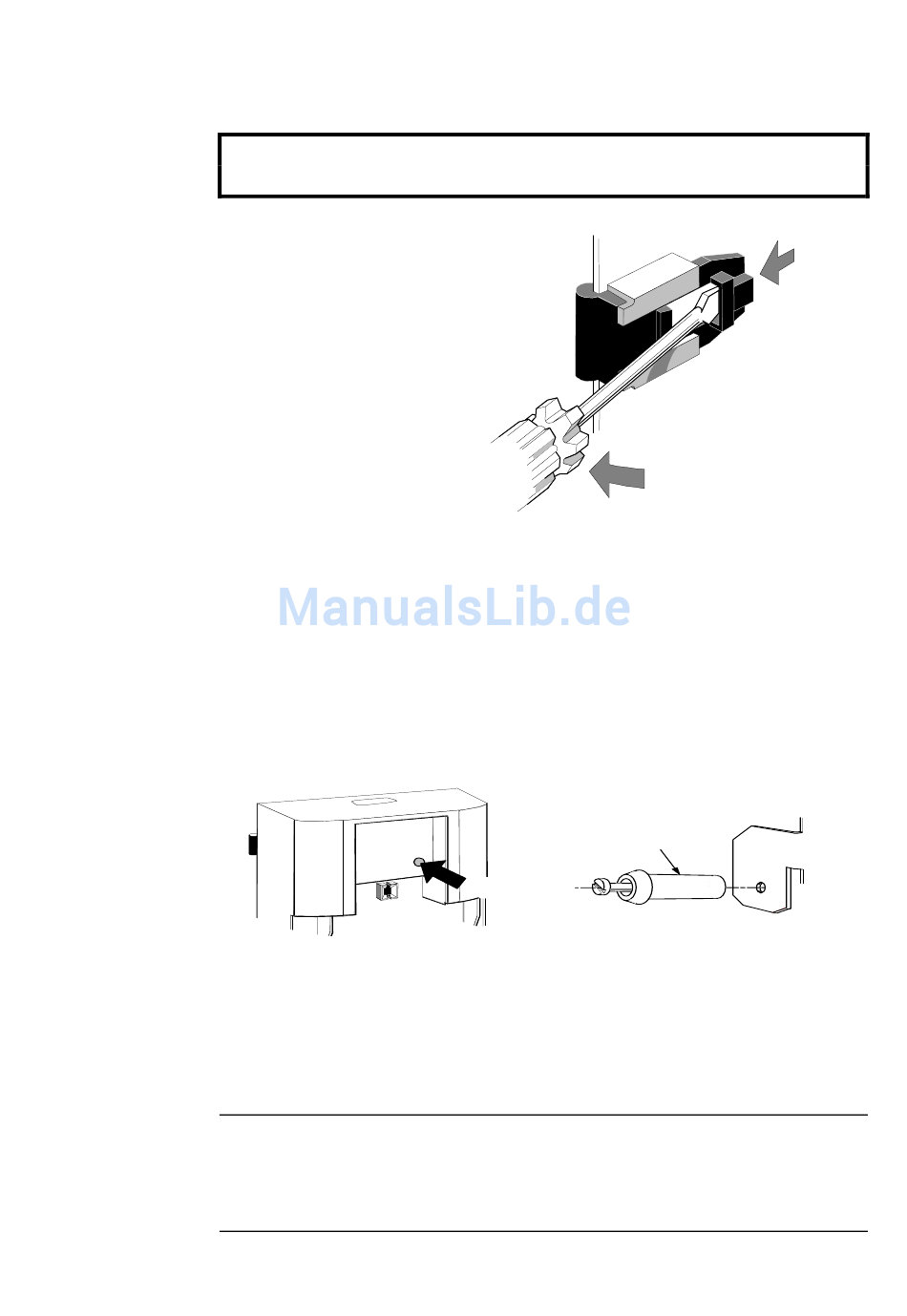

Abbildung 3-14 Türbaugruppe aus
Scharniergelenk entfernen
h e r a u s d r ü c k e n
Vorsicht
2 : Schiebegelenk
T ü r s c h lo s s
