SSD Drives 590+ Produkthandbuch Seite 195

Hinweis: Die Reaktion des Stromrichters auf Steuerbefehle wird über eine "State Machine"
590+ Digitale Stromrichter
Funktionsbeschreibung

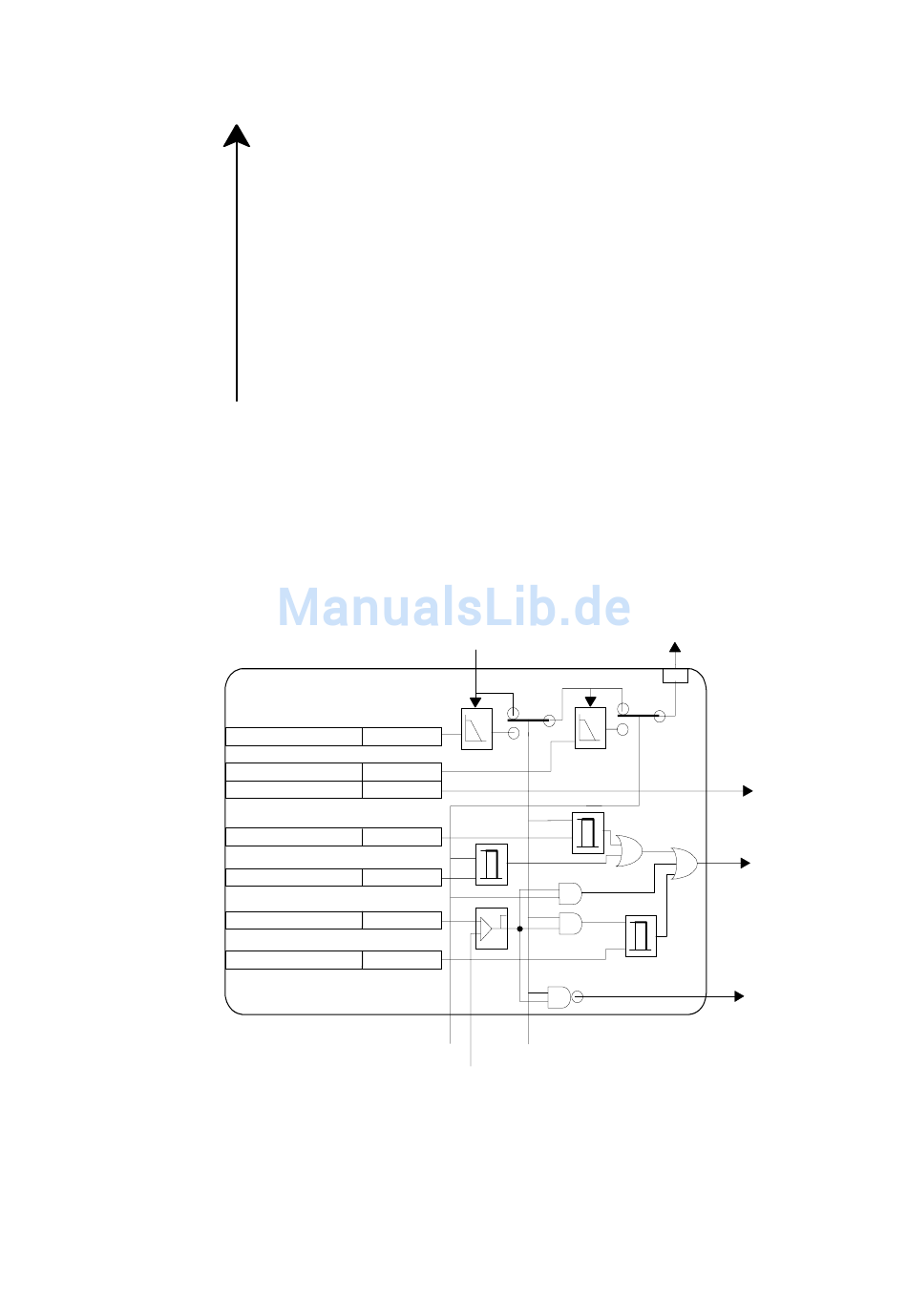

Hierarchische Reihenfolge der Stopp-Methoden
Coast Stop (Austrudeln) - Klemme B9
•
Sperrt den Antrieb und öffnet das Netzschütz über den Netzschütz-Steuerausgang.
Freigabe - Klemme C5
•
Setzt die Reglerfunktionen aus und bewirkt einen Reset des Reglers.
Programm Stopp - Klemme B8
•
Unabhängige Rampendauer
•
Stop-Timer
•
Unabhängige Stromgrenze, die über der normalen Stromgrenze liegen kann
•
Unabhängige Null-Drehzahl
Antrieb EIN - Klemme C3
•
Unabhängige Rampendauer
•
Netzschützverzögerungszeit
vorgegeben. Diese bestimmt, welcher Befehl dem angeforderten Befehl entspricht und
in welchem Zustand sich das Gerät befindet. Folglich müssen die Befehle COAST
STOP (Austrudeln) und PROGRAMM STOP FALSCH sein, d. h. der Antrieb befindet
sich in keiner der beiden Stopp-Betriebsarten bevor das Signal Antrieb EIN gegeben
wird, andernfalls geht der Regler von einer Stopp-Betriebsart aus und bleibt gesperrt.
Siehe auch Kapitel 4 "Inbetriebnahme - Stopp-Betriebsarten" für weitere Details zum
Anhalten durch Austrudeln und geregeltes Anhalten.
STOPRATE
TAG VOREIN-
PARAMETER
STELLUNG
Nr.
10,0 SEK
27
STOP ZEIT
PROG STOP
0,1 SEK
26
PROG STOP I LIM 100,00%
91
IA-GRENZE STOP
217 60,0 SEK
IA-GR. PROG STOP
60,0 SEK
216
29 ABSCHALTZEITPK 2,00 %
SCHUETZ AUS VERZ
1,0 SEK
302
PROGRAMM STOP IST WAHR
WENN KLEMME B8 LOW IST
PROGRAMM
(DIE STATUS LED IST AUS)
STOP
Programmieren von Anwendungen 6-69
ZU/VON DREHZ.REGLER DREHZ
DREHZ
SOLLWERT
RAMPE GEGEN RAMPE GEGEN
NULL NULL
t
t
STOP/LÄUFT
DREHZAHL-
ISTWERT
SOLLWERT
89
ZUM
STROMREGLER
STROMBE-
GEGRENZUNG
ZU COAST
STOP
t
ZU ANTRIEB EIN
