Inbetriebnahme Des 5703/1 - SSD Drives 590+ Produkthandbuch

590+ Digitale Stromrichter
ANTRIEB
4-W ege Steckverbindung
P3 PORT
Schienenkanal

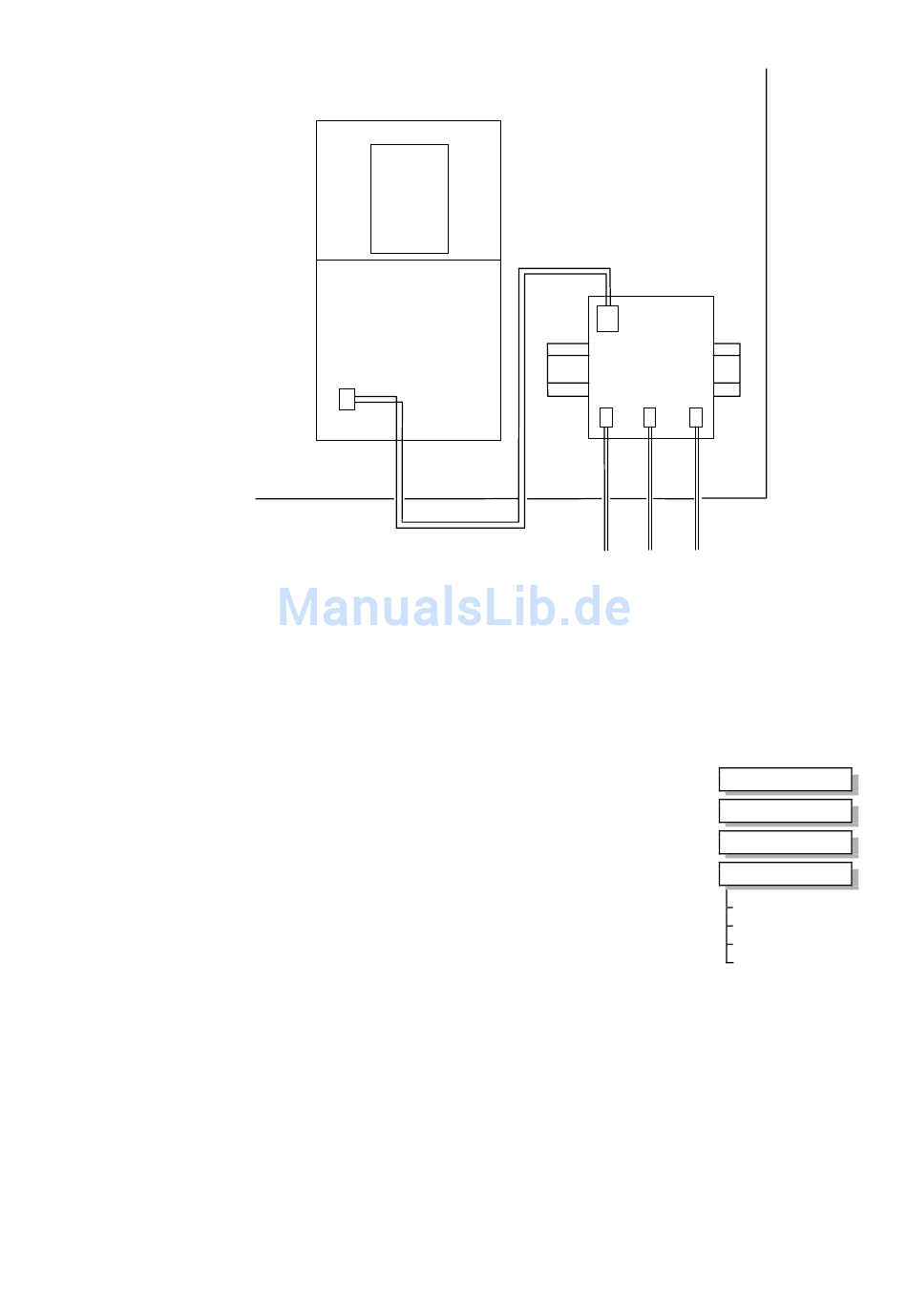

Abbildung 14-1 5703/1 Gerät Umrisszeichnung

Inbetriebnahme des 5703/1

Der P3 Port des Reglers unterstützt das Gerät 5703 über das MMI. Die serielle Schnittstelle
RS422 des Antriebs ermöglicht die Kalibrierung der Eingänge über ein Bedienerterminal oder
über einen Hostrechner. Siehe Kapitel 15: "Voreinstellung bei Auslieferung - Blockdiagramme"
sowie nachfolgende Abbildung 14-2 Verdrahtungsplan des 5703/1 Sollwert-Verstärkermoduls.
Siehe Kapitel 6 "Programmieren der Anwendungen - 5703
SUPPORT - Parameterdetails".
Eingänge des Antriebs
Der Drehzahlsollwert des 5703/1 gelangt über Port P3 in den
Stromrichter und wird nach der Skalierung zu den analogen
Eingängen 1, 2 und 3 (mit Rampe) addiert.
IN DER NORMALEN BETRIEBSART
TACHOFOLGESTEUERUNG MÜSSEN ALLE ANALOGEN
EINGÄNGE DEAKTIVIERT WERDEN UM EINEN
GENAUIGKEITSVERLUST ZU VERMEIDEN. Es kann jedoch
erforderlich sein, für bestimmte Anwendungen analoge Eingänge für
Korrektursignale oder Tipp-Sollwerte zur Verfügung zu stellen:
1. Der Rampeneingang wird deaktiviert, indem Klemme C7 (Rampe halten) permanent high
gehalten wird. Die Rampe wird bei Verriegeln des Antriebs automatisch gelöscht und der
Ausgang ist daher stets genau Null. Der Rampeneingang ist häufig bei Hauptantrieben von
Mehrmotoren-Anlagen nützlich; bei Unterantrieben sollte der Eingang jedoch deaktiviert
werden. Es ist zu beachten, dass der Sollwert P3 durch die Rampenfunktion durchgeführt
sein könnte. In diesem Fall wird der analoge Eingang zur Rampe (Klemme A4) automatisch
abgetrennt.
2. Der analoge Eingang 1 (Klemme A2) wird für Tipp-Sollwerte verwendet. Bei normalem
Lauf wird die Klemme zu 0 V kurzgeschlossen und die "Deadband"-Funktion (= tote Zone)
aktiviert, damit kein Signal zum Summationspunkt gelangen kann. Die analogen Tipp-
Sollwerte werden etwas oberhalb des Halteniveaus der toten Zone eingestellt, so dass die
gewünschten Tipp-Drehzahlen (vorwärts oder rückwärts) erreicht werden. Die Auswahl
DIN
Schiene
Sender
Vorgeformtes 4-Wege Kabel
Serielle Schnittstelle 14-5
LWL Ausgänge
4-Wege
Steckverbindung
5703/1
Empfänger
1 2
Sender
MMI Menühilfe
1
SER. SCHNITTST
2
SYSTEM PORT (P3)
3
P3 PARAMETER
4
5703 PARAMETER
SOLLWT VERHAELT.
SOLLWERT VORZ.
5703 EMPF. FEHL
5703 AUSGANG
Schienen-
kanal
