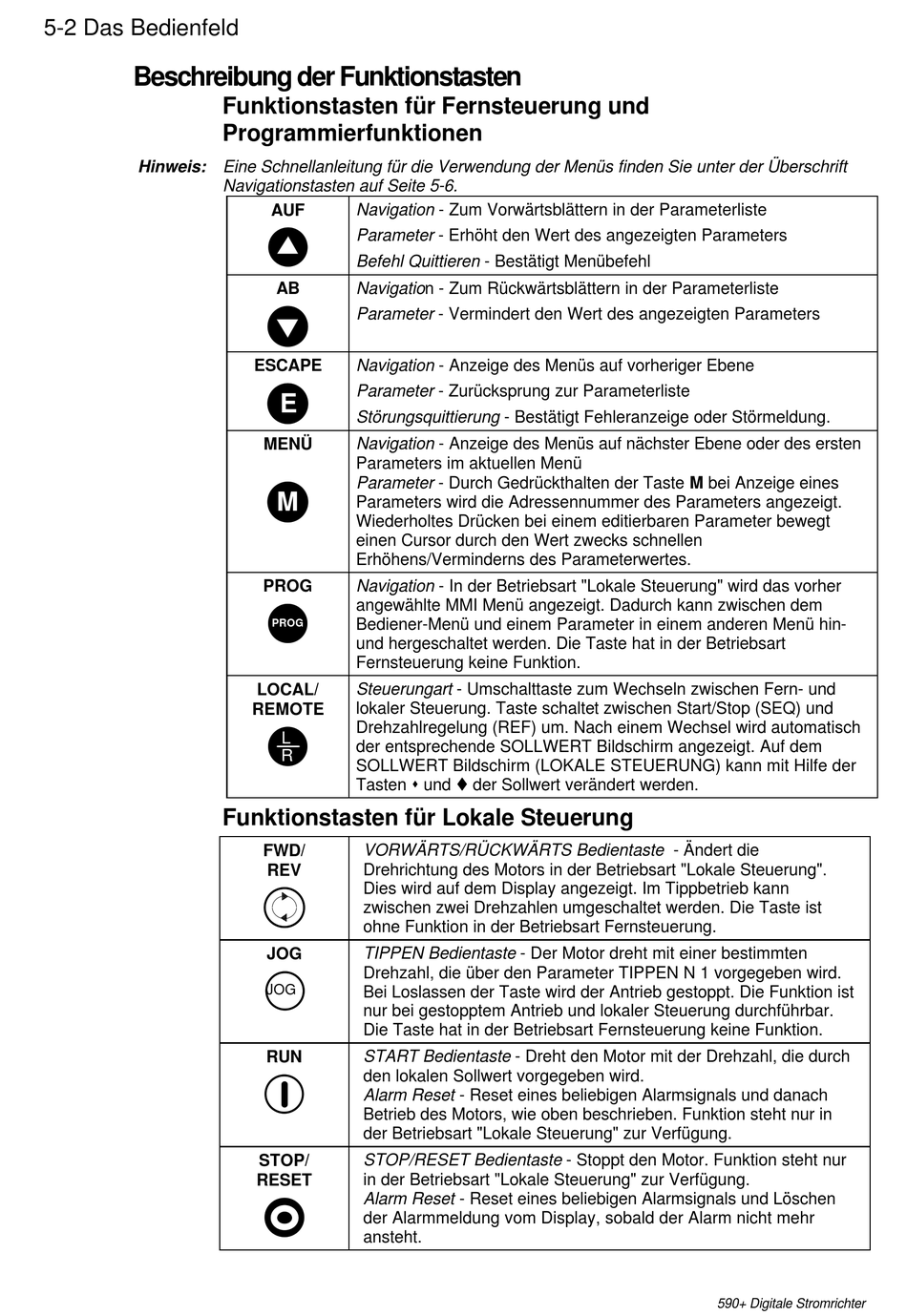

5-2 Das Bedienfeld

Beschreibung der Funktionstasten

Hinweis: Eine Schnellanleitung für die Verwendung der Menüs finden Sie unter der Überschrift
Funktionstasten für Fernsteuerung und
Programmierfunktionen
Navigationstasten auf Seite 5-6.
Navigation - Zum Vorwärtsblättern in der Parameterliste
AUF
Parameter - Erhöht den Wert des angezeigten Parameters
Befehl Quittieren - Bestätigt Menübefehl
AB Navigation - Zum Rückwärtsblättern in der Parameterliste
Parameter - Vermindert den Wert des angezeigten Parameters
ESCAPE Navigation - Anzeige des Menüs auf vorheriger Ebene
Parameter - Zurücksprung zur Parameterliste
E
Störungsquittierung - Bestätigt Fehleranzeige oder Störmeldung.
MENÜ Navigation - Anzeige des Menüs auf nächster Ebene oder des ersten
Parameters im aktuellen Menü
Parameter - Durch Gedrückthalten der Taste M bei Anzeige eines
M
Parameters wird die Adressennummer des Parameters angezeigt.
Wiederholtes Drücken bei einem editierbaren Parameter bewegt
einen Cursor durch den Wert zwecks schnellen
Erhöhens/Verminderns des Parameterwertes.
Navigation - In der Betriebsart "Lokale Steuerung" wird das vorher
PROG
angewählte MMI Menü angezeigt. Dadurch kann zwischen dem
Bediener-Menü und einem Parameter in einem anderen Menü hin-
PROG
und hergeschaltet werden. Die Taste hat in der Betriebsart
Fernsteuerung keine Funktion.
Steuerungart - Umschalttaste zum Wechseln zwischen Fern- und
LOCAL/
lokaler Steuerung. Taste schaltet zwischen Start/Stop (SEQ) und
REMOTE
Drehzahlregelung (REF) um. Nach einem Wechsel wird automatisch
L
der entsprechende SOLLWERT Bildschirm angezeigt. Auf dem
R
SOLLWERT Bildschirm (LOKALE STEUERUNG) kann mit Hilfe der
Tasten s und t der Sollwert verändert werden.
Funktionstasten für Lokale Steuerung
VORWÄRTS/RÜCKWÄRTS Bedientaste - Ändert die
FWD/
Drehrichtung des Motors in der Betriebsart "Lokale Steuerung".
REV
Dies wird auf dem Display angezeigt. Im Tippbetrieb kann
zwischen zwei Drehzahlen umgeschaltet werden. Die Taste ist
ohne Funktion in der Betriebsart Fernsteuerung.
JOG TIPPEN Bedientaste - Der Motor dreht mit einer bestimmten
Drehzahl, die über den Parameter TIPPEN N 1 vorgegeben wird.
JOG
Bei Loslassen der Taste wird der Antrieb gestoppt. Die Funktion ist
nur bei gestopptem Antrieb und lokaler Steuerung durchführbar.
Die Taste hat in der Betriebsart Fernsteuerung keine Funktion.
RUN START Bedientaste - Dreht den Motor mit der Drehzahl, die durch
den lokalen Sollwert vorgegeben wird.
Alarm Reset - Reset eines beliebigen Alarmsignals und danach
Betrieb des Motors, wie oben beschrieben. Funktion steht nur in
der Betriebsart "Lokale Steuerung" zur Verfügung.
STOP/ STOP/RESET Bedientaste - Stoppt den Motor. Funktion steht nur
in der Betriebsart "Lokale Steuerung" zur Verfügung.
RESET
Alarm Reset - Reset eines beliebigen Alarmsignals und Löschen
der Alarmmeldung vom Display, sobald der Alarm nicht mehr
ansteht.
590+ Digitale Stromrichter
