Ankerspannungsrückführung Mit Gleichspannungsschütz; Leistungsplatine - Platine Nummer 385851 (180A U. 270A); Leistungsplatine - Platine Nummer 385621 (360-800A) - SSD Drives 590+ Produkthandbuch

3-30 Montage und Installation

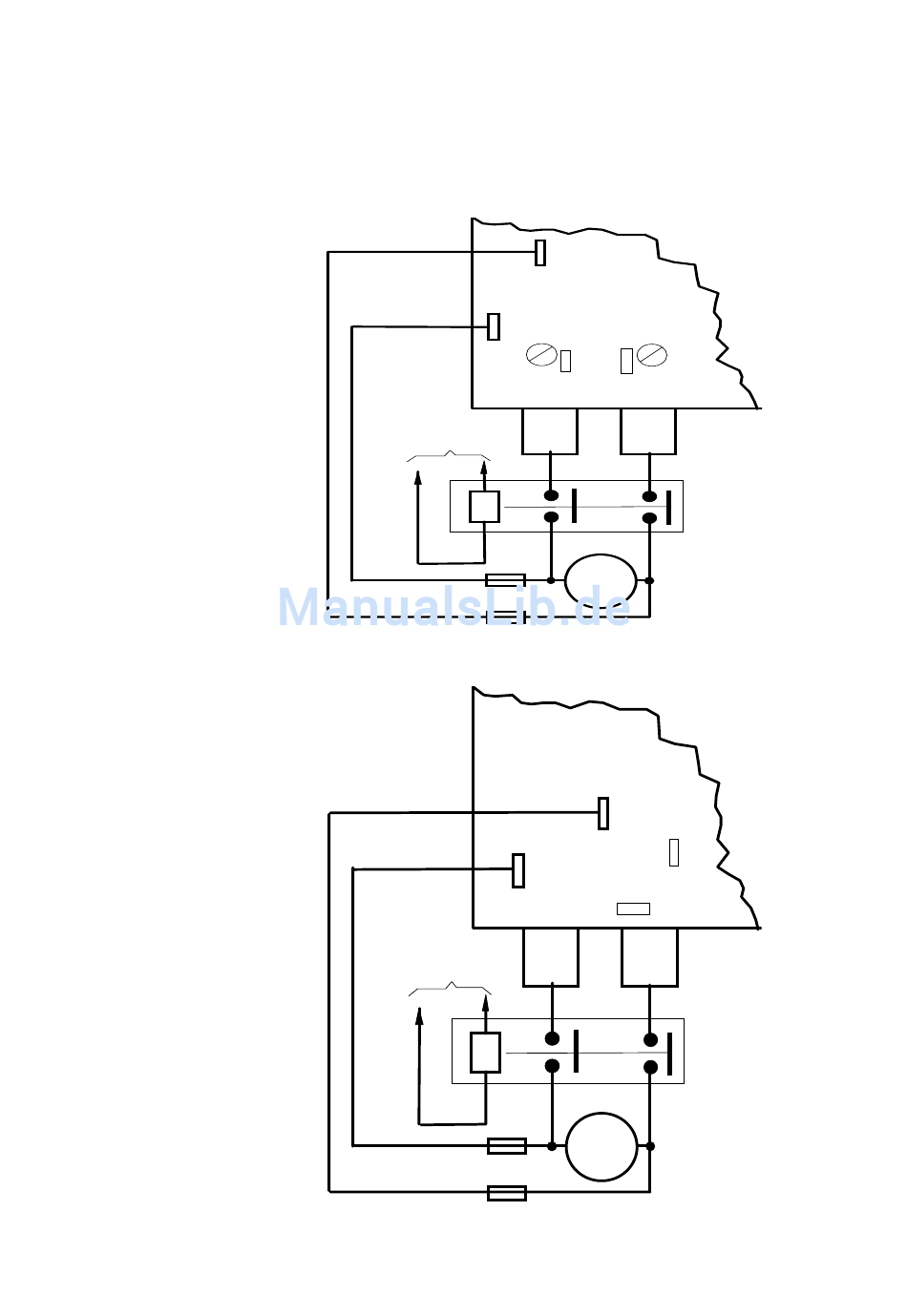

Ankerspannungsrückführung mit Gleichspannungsschütz
Für den Fall, dass ein Gleichspannungsschütz zwischen Regler und Motor geschaltet ist, sind die
Anschlüsse für eine externe Ankerspannungsrückführung von den Motorklemmen vorgesehen.
Leistungsplatine - Platine Nummer 385851 (180A und 270A)
Leistungsplatine – Platine Nummer 385851 (180A u. 270A)

Leistungsplatine - Platine Nummer 385621 (360-800A)

E X A +
E X A -
A +
z u d e n
K le m m e n
A +
D 5 & D 6
S ic h e ru n g e n
EXA-
zu den
Klemmen
A+
D5 & D6
Sicherungen
A -
A -
S c h ü tz
M
EXA+
A+
A-
A-
Schütz
M
590+ Digitale Stromrichter
