Analogausgänge - SSD Drives 590+ Produkthandbuch

MMI Menühilfe
1
SYSTEM
2
ZUORDNEN E/A
3
ANA AUSG
4
ANA AUSG 1 A7
% = 10V
BETRAG
OFFSET
QUELLADRESSE
590+ Digitale Stromrichter
ANALOGAUSGÄNGE
Analogausgang 1
62 – [251] EINGANG
100,00 % – [245] 10V KAL
0,00 % – [464] OFFSET
FALSCH – [362] BETRAG
– ANA AUSG 1 (A7)
Dieser Funktionsblock wandelt den in % normierten Eingangswert in eine für die
Analogausgänge des Stromrichters geeignete Form um und gibt den Wert als Spannung an der
entsprechenden Ausgangsklemme aus.
Parameterbeschreibung
EINGANG
(QUELLADRESSE)
Quelladressen-Nummer des Ausgangswerts.
10V KAL
(% = 10V)
Prozentwert, um eine 10V Ausgangsspannung zu erhalten.
OFFSET
Offset-Wert, der zum normalen Ausgangswert nach dem Skalierwert und vor dem Betrag hinzu
addiert wird.
BETRAG
Freigabe vorzeichenloser Analogausgang.
ANA AUSG 1 (A7) bis ANA
AUSG 2 (A8)
Siehe Beschreibung DIAGNOSE Funktionsblock auf Seite 6-22.

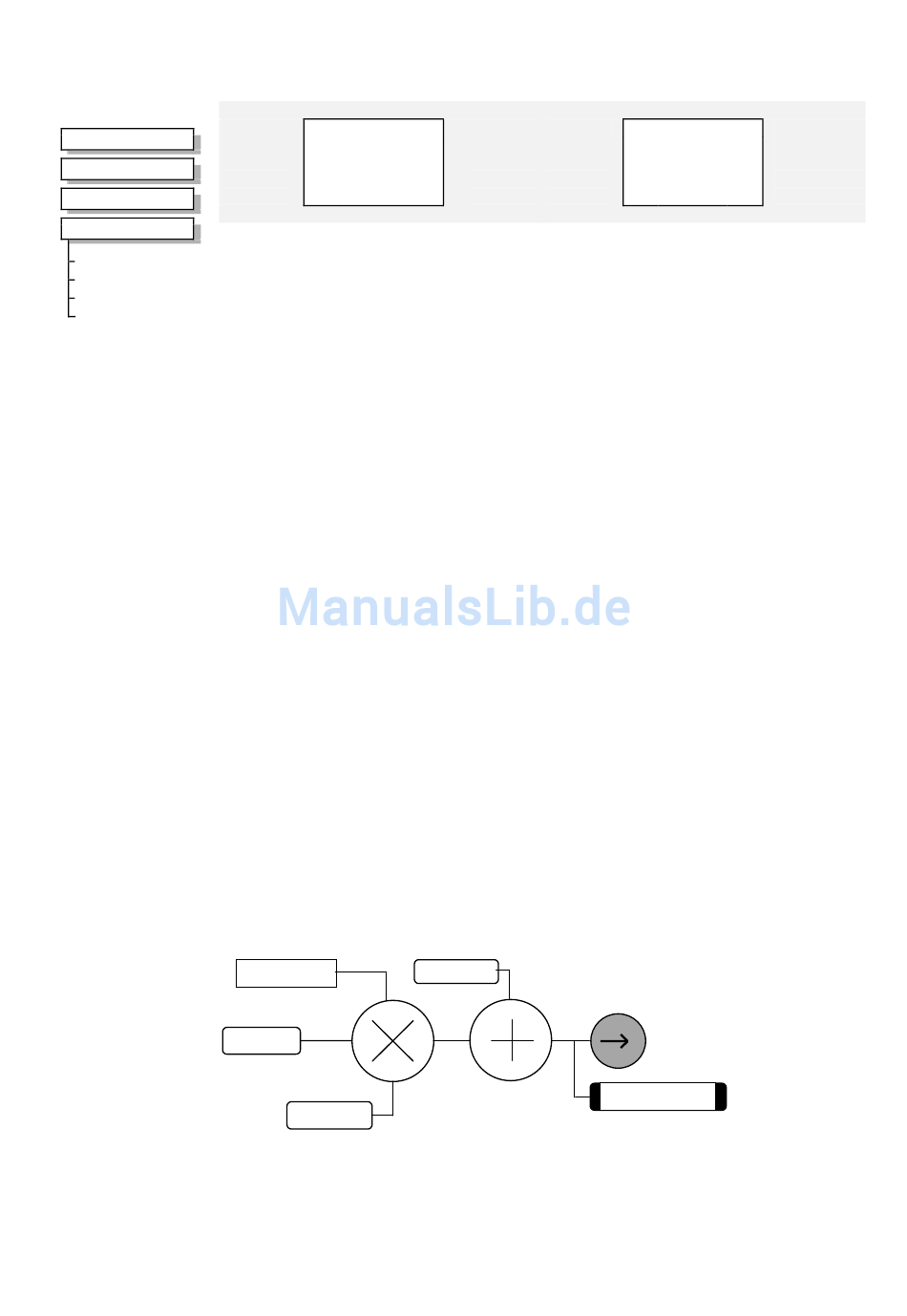

Funktionsbeschreibung
Konfigurierbare Analogaus gänge
BETRAG
EINGANG
10V KAL
Programmieren von Anwendungen 6-7
–
– 100,00 % – [248] 10V CAL
– 0,00 % – [465] OFFSET
– FALSCH – [363] BETRAG
[ 55] – 0,00 VOLT
0 : FALSCH
1 : WAHR
OFFSET
Analogausgang 2
63 – [252] EINGANG
–
–
–
–
– ANA AUSG 2 (A8) [ 56] – 0,00 VOLT
Bereich: 0 bis 549
Bereich: -300,00 bis 300,00%
Bereich: -100,00 bis 100,00%
Bereich: Siehe unten
Bereich: xxx,xx VOLT (h)
DIAGNOSE
