4-4 Inbetriebnahme

LED Statusanzeigen

Inbetriebnahme des Stromrichters

Vorbereitung

Kalibrierung einer 590+ Türbaugruppe (1200-2700A)
WICHTIG:
590+ Digitale Stromrichter
Folgende LEDs sind vorhanden, wenn anstelle des
Bedienfeldes eine Blindabdeckung montiert ist.
AUS
KURZER BLINKTAKT
GLEICHER BLINKTAKT
LANGER BLINKTAKT
EIN
HEALTH / RUN /
STÖRUNGS LÄUFT
FREI

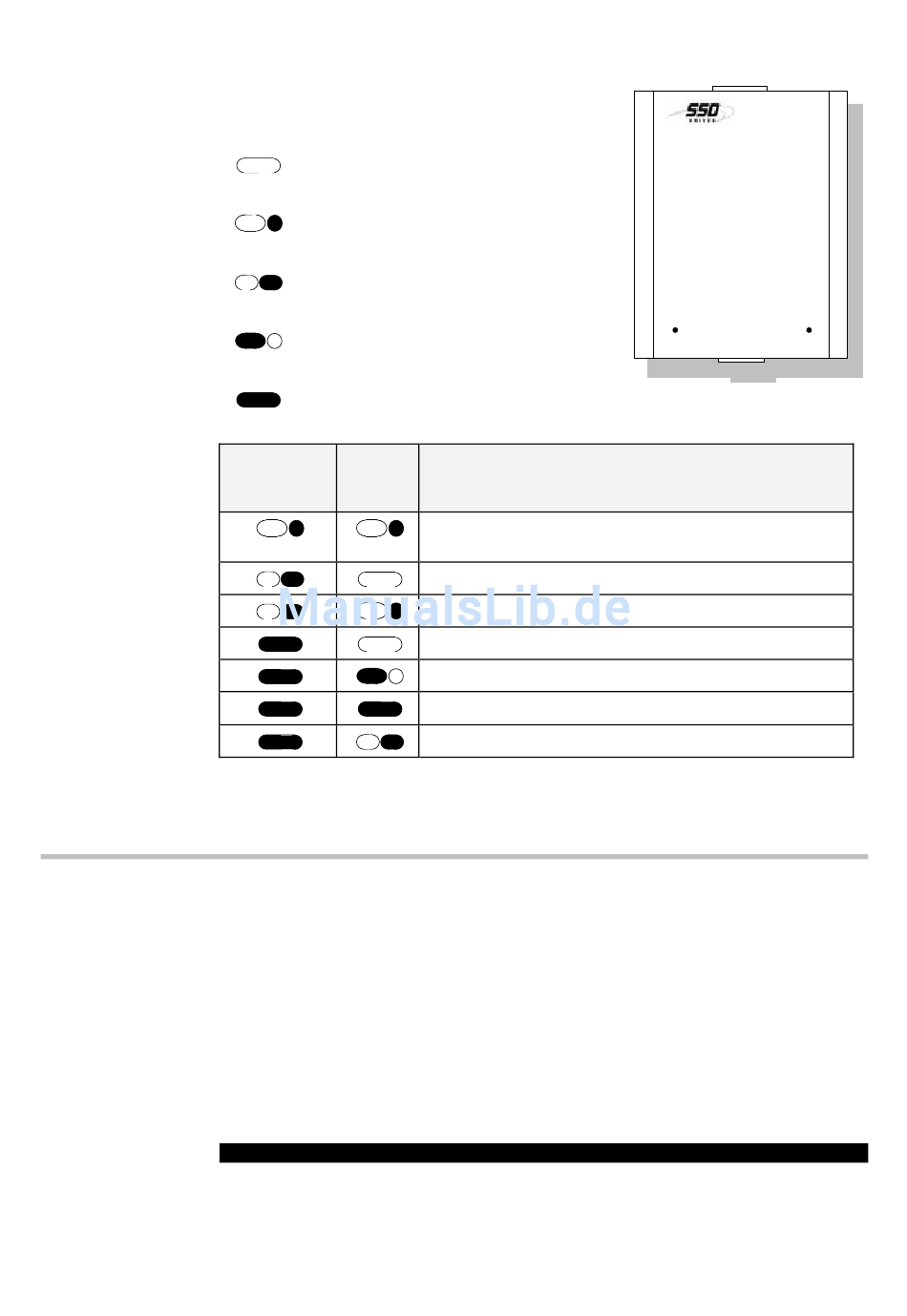

Tabelle 4-1 LED Statusanzeigen HEALTH (STÖRUNGSFREI) und RUN (LÄUFT)
Im nachstehend beschriebenen Startablauf wird davon ausgegangen, dass das Bedienfeld
installiert ist und die Regleranschlüsse des Gerätes gemäß Abbildung 3-6 "Mindest-
Verdrahtungsschema" richtig angeschlossen sind.
Nachstehende Anweisungen ergeben sich aus ihrer logischen Reihenfolge. Jeder einzelne
Schritt ist erfolgreich zu beenden, bevor mit dem nächsten begonnen werden darf.
Bei vorhandenen 590H Geräten müssen die Kalibrierschalter auf der Leistungskarte
eingestellt werden, bevor nach Montage der 590+ Türbaugruppe eine
Softwarekalibrierung durchgeführt werden kann.
NETZSPANNUNG IST JETZT NOCH NICHT EINGESCHALTET.
Entfernen Sie die Abdeckung und beginnen Sie mit der Kalibrierung.
Für den Zugang zur Leistungskarte bzw. zum Öffnen der Gehäusetür sind die zwei Schrauben
an der rechten Seite der Gehäusetür zu lösen.
Beschreibung
Laden einer Gerätesoftware oder Datenverlust des EEPROM
Speichers beim Einschalten.
Störung Stromrichter
Automatischer Neustart
Stromrichter gestoppt
Stromrichter läuft mit Sollwert NULL
Stromrichter läuft mit Sollwert ≠ 0
Stromrichter stoppt gerade
RUN
HEALTH
Abbildung 4-4 LED Anzeigen mit
Blindabdeckung
