3-14 Montage und Installation

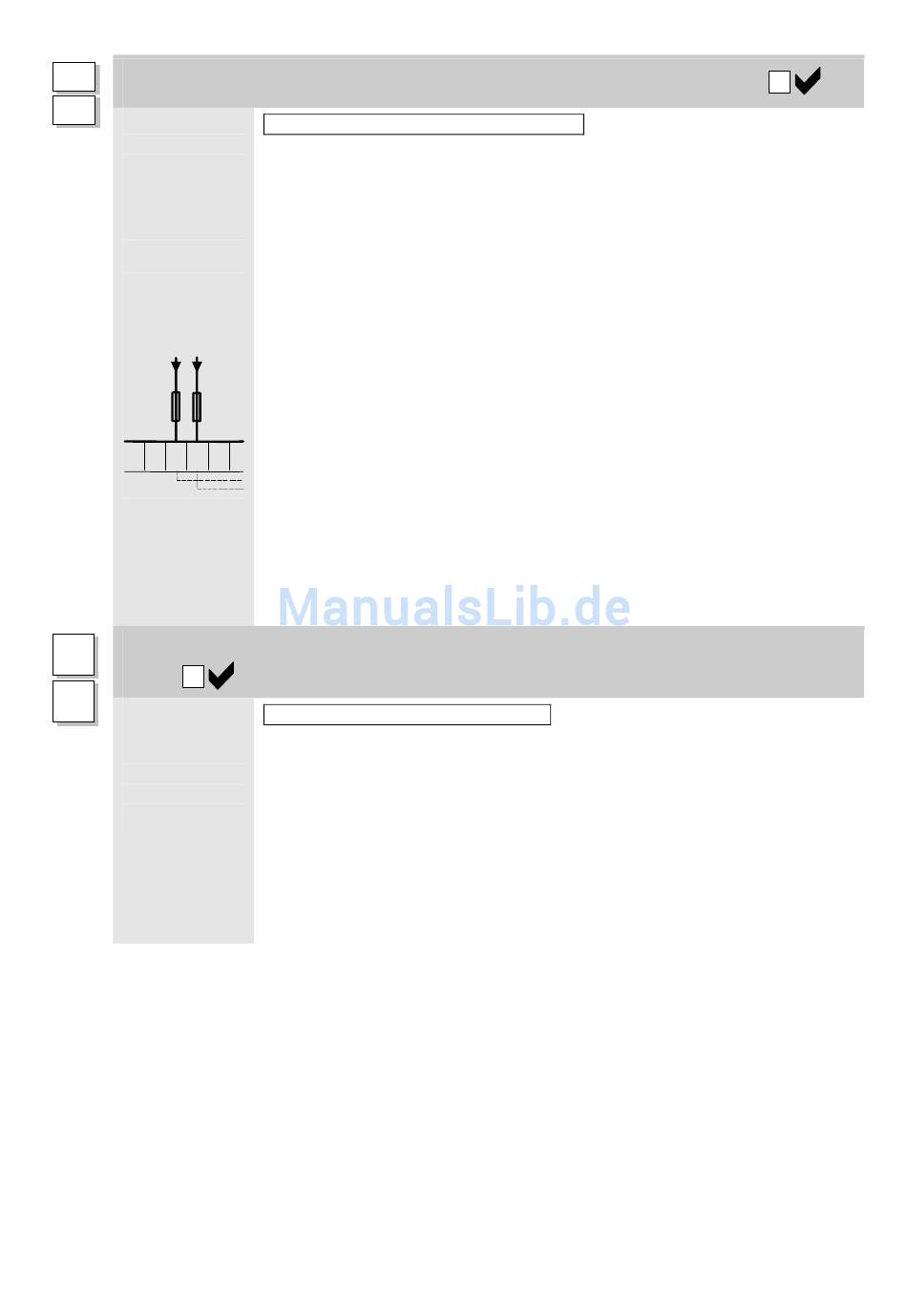

FL1

Externe Feldversorgung

FL2
Falls externe
Feldversorgun
g erforderlich,
verbinden Sie
diese mit FL1
und FL2.
EXTERNAL
AC FIELD
500VAC MAX
1 PH 50/60Hz
FL FL
L
N
1 2
* *
Steuerspannungsversorgung
L
N
Verbinden Sie
die
Einspeisung
mit L (Phase)
und N
(Neutral).
Baugröße 3: Klemmen FL1 & FL2 = D1 & D2
Externes AC Feld (FL1, FL2)
(nicht bei Geräten der Baugröße 1: 15A-35A )
Bei externer Versorgung des Feldreglers, muss diese Versorgung an die Klemmen FL1
und FL2 angeschlossen werden. Die Größe der Spannung wird von der gewünschten
Feldspannung bestimmt. Die Feldversorgung muss über entsprechende Sicherungen
extern abgesichert werden. Die Feldspannung ist immer der roten und gelben Phase der
3AC Netzspannung zu entnehmen, wobei die rote Phase (L1) mit Klemme FL1 und die
gelbe Phase (L2) mit Klemme FL2 verbunden sein muss.
Hinweis: Ein Schutz des Abzweigstromkreises gegen Überlast, muss
vorgesehen werden. Für die EMV Entsprechung sind die
internen Feldanschlüsse zu verwenden.
WICHTIG: Wird ein extern versorgter Feldregler eingesetzt, müssen
Regleranschluss und externe Feld-Versorgungsspannung
unterbrechungsfrei sein. Die Spannung ist den Phasen L1 (rot)
und L2 (gelb) direkt oder indirekt über einen einphasigen Trafo
zu entnehmen. L1 ist mit FL1 und L2 mit FL2 zu verbinden.
Um den Regler von externe auf interne Feldversorgung umzustellen,
siehe Motorfeldanschlüsse.
Baugröße 3: Klemmen L & N = D8 & D7
Einphasig, 110/240V AC, 50/60Hz.
Hinweis: Die Versorgungsspannung muss der Ansteuerspannung des
Netzschützes entsprechen.
Die Hilfs- oder Steuerspannungsversorgung (50/60Hz
entsprechende Sicherungen an L und N angeschlossen. Der vom Regler im Stand-by-
Betrieb benötigte Strom ist minimal. Die Größe der externen Sicherung wird daher
wesentlich von der Halteleistung des Netzschützes sowie von den Lüftern des
Stromrichters bestimmt.
einphasig) wird über
590+ Digitale Stromrichter
