Hinweis: Ein Hilfsrelais muss für die Ansteuerung des Schützes
590+ Digitale Stromrichter

Netzanschluss (1200-2700A)

Die Spannung der Netzanschlussklemmen kann tödlich sein. Arbeiten an
Regeleinrichtung oder Motor dürfen erst durchgeführt werden, nachdem sämtliche
Netzzuleitungen von der Ausrüstung getrennt sind. Warten Sie danach aus
Sicherheitsgründen noch weitere 3 Minuten.

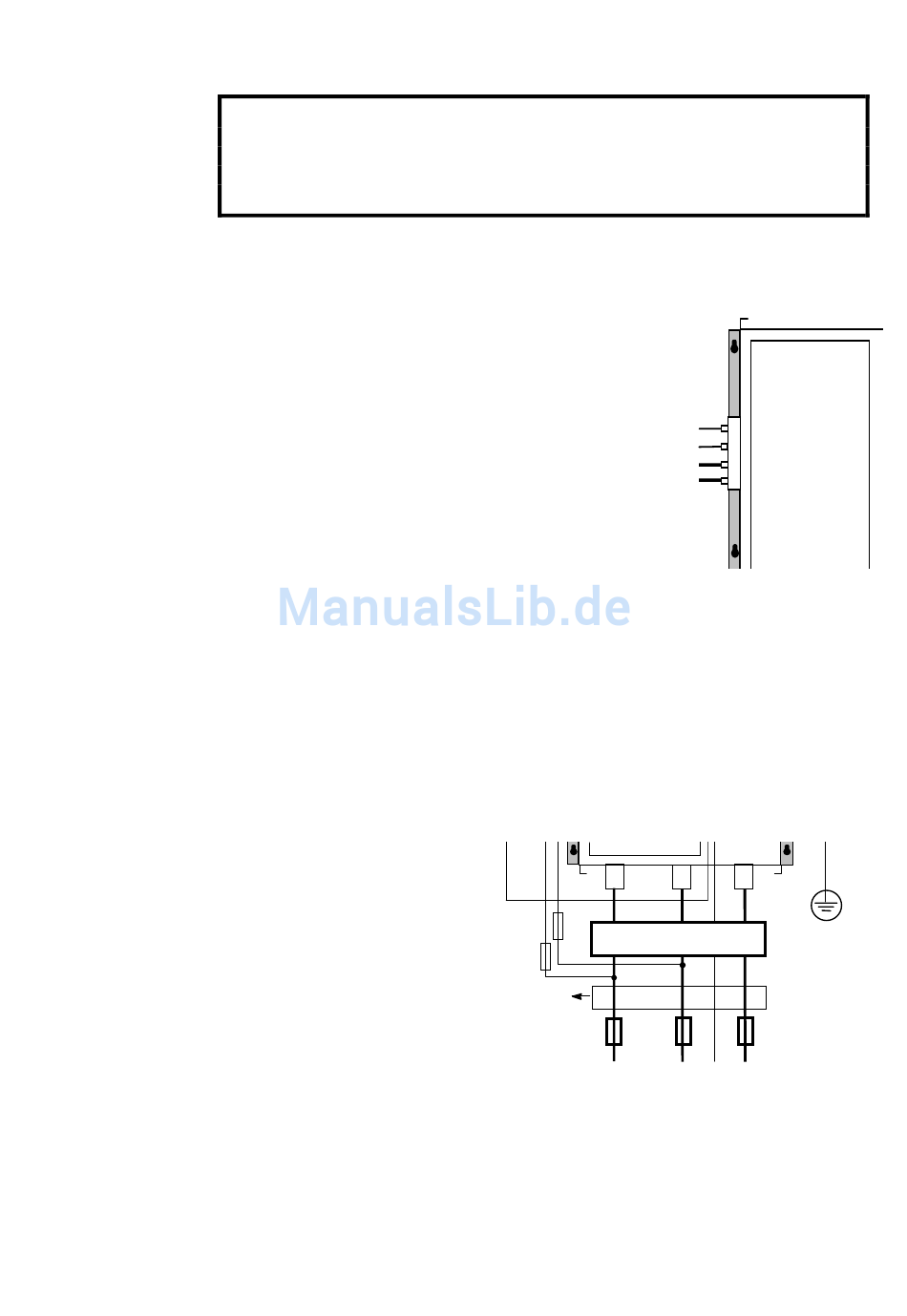

3-phasiges externes Netzschütz (C, N)
Ein dreiphasiges externes Netzschütz mit einer der Leistung des Reglers entsprechenden
Schaltleistung (AC1), muss in der Netzzuleitung vorgesehen werden.
Das Schütz schaltet betriebsmäßig keinen Strom und dient in
erster Linie als Potentialtrennung
Hauptschütz wird direkt über den Regler gesteuert, indem die
Spule an die Klemmen C (Phase) und N (Neutralleiter)
angeschlossen werden. Nicht gestattet sind zusätzliche Kontakte
oder Schalter in Reihe geschaltet, da dadurch Probleme oder
Ausfall bei der Ansteuerung des Reglers auftreten können.
vorgesehen werden. Die Schützspule und das Hilfsrelais
müssen Betriebsspannungen haben, die gleich der
Steuerspannungsversorgung des Reglers sind.
Ein Gleichstrom-Schütz kann verwendet werden, jedoch
ist die Ansteuerung entsprechend über einen potentialfreien Hilfs-Schließerkontakt für
das GS-Schütz anzupassen, der in Reihe mit dem Freigabeeingang C5 zu schalten ist,
damit der Antrieb solange gesperrt bleibt, bis der Kontakt geschlossen ist.
Dreiphasige Spannungsversorgung, dreiphasige Netzdrossel
(L1, L2, L3)
Sehen Sie hierzu auch Abbildung 3-9, Verdrahtungshinweise
(Mindestanforderung, allgemeine Konfiguration).Fehler! Verweisquelle konnte nicht
gefunden werden.
Die dreiphasige Netzspannung wird über die Stromschienen L1, L2 und L3 angeschlossen; die
Phasenreihenfolge kann dabei unbeachtet bleiben, da der Regler drehfeldunabhängig ist. Der
Anschluss hat über das Hauptschütz und die dreiphasige Netzdrossel zu erfolgen.
Über superflinke Halbleiter-
sicherungen ist der Antrieb
gegen Kurzschluss ge-
sichert. Geeignete Siche-
rungen im Abzweigstrom-
kreis sollten zum Leitungs-
schutz vorgesehen werden.
Eine dreiphasige
Netzdrossel sollte mit der 3AC Netzzuleitung in Reihe geschaltet werden. (Die Produktpalette
von SSD Drives umfasst eine Reihe elektrisch und mechanisch passender Drosseltypen). Um
größtmögliche Sicherheit zu gewährleisten, wird empfohlen, diese Drossel zwischen Regler und
Netzschütz einzubauen.
Montage und Installation 3-23
WARNUNG!
zum Antrieb.
dreiphasige Netzdrossel
Ausgang Schützsteuerung
Geeignete Absicherung
für Netzzuleitung
Das
L Hilfs-
spannung
N
N
Haupt-
C schützspule
L2 L3
L1
Startschütz
SCHUTZ-
ERDUNG
