4-6 Inbetriebnahme
Kalibrierung Tachogenerator - Rückführung
Hinweis: Dieser Vorgang ist nicht erforderlich,
Hinweis: Die Kalibrierspannung nicht über die maximale Klemmenspannung von 200V
Kalibrierung auf Spannungen über 200V
590+ Digitale Stromrichter

NETZSPANNUNG IST JETZT NOCH NICHT EINGESCHALTET

wenn die Rückführung der Drehzahl über
Ankerspannung oder Encoder erfolgt.

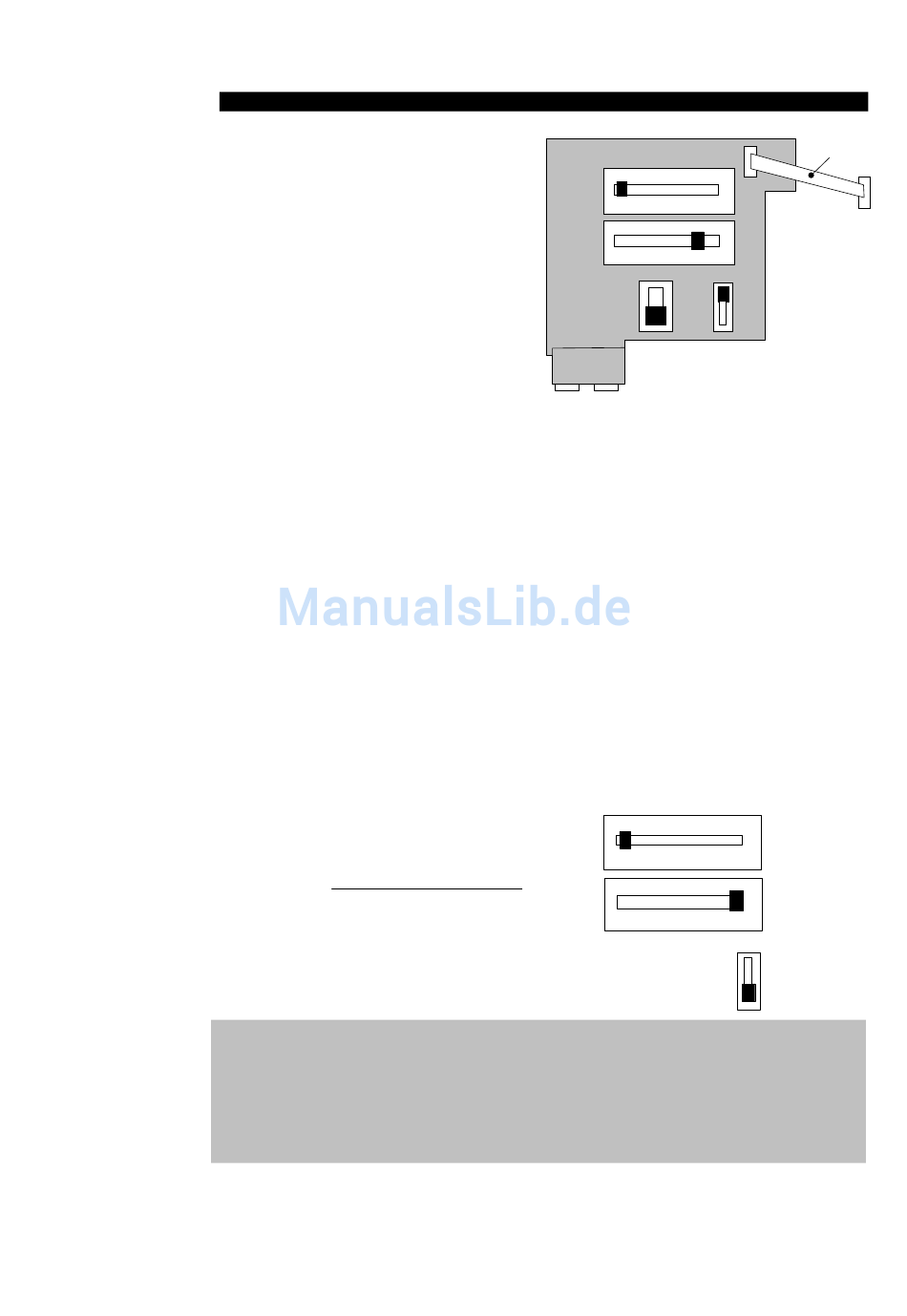

Die Karte steckt vorne im Gerät. Des
Weiteren ist eine Steckbrücke zur Reglerkarte
erforderlich. Die Brücke ist bereits
vorhanden, muss jedoch für den Betrieb noch
angeschlossen werden.
Die Karte unterstützt AC und DC
Tachogeneratoren mit einem Kalibrierbereich
von 10-209V (sh. Hinweis):
• Bei AC Tachogeneratoren sind die
Klemmen G1 und G2 zu verwenden, der
Wahlschalter steht auf AC.
• Bei DC Tachogeneratoren sind die Klemmen G3 und G4 zu verwenden, der Wahlschalter
steht auf DC.
Berechnen Sie die Tachogeneratorspannung, indem Sie die benötigte maximale Drehzahl mit
dem Tachokalibrierfaktor multiplizieren. Beispiel: Motordrehzahl ist 1500U/min,
Tachokalibrierfaktor ist 60V pro 1000U/min ergibt 90V.
Die Tachokalibrierspannung wird über die beiden 10poligen übereinanderliegenden Schalter
eingestellt, und zwar in EINER und ZEHNER Multiplikatoren. Die HUNDERTER werden über
den einpoligen Schalter eingestellt. Die obige Abbildung zeigt eine Einstellung von 90V.
einstellen.
Für Tachospannungen über 200V bei maximaler Drehzahl muss ein externer Widerstand mit
dem Wert "RE" mit dem Tachoanschluss an Klemme G3 in Reihe geschaltet werden.
Die Schalter auf der Kalibrierkarte Tachogenerator-Rückführung auf den vorgegebenen Wert
von 200V stellen, wie dargestellt.
Dann gilt für RE folgende Formel:
(Tachospan
=
RE
Die Leistung dieses Widerstandes lässt sich nach
folgender Formel ermitteln:
W = (Tachospannung - 200) x 5mW
Microtach/Encoder-Rückführung
Für die Kalibrierung wird von einem Encoder mit 1000 Impulsgeberstrichen pro Umdrehung
ausgegangen. Die Drehzahl wird direkt über den Parameter ENCODER 1/MIN festgelegt. Bei
Verwendung eines Drehgebers mit abweichender Zahl Impulsgeberstrichen, ist der Parameter
STRICHZAHL über das Bedienfeld, wie später in dieser Anleitung beschrieben, entsprechend
zu ändern.
Das Menü KALIBRIERUNG beinhaltet wichtige Parameter in diversen Untermenüs, die für
eine korrekte Einstellung des Stromrichters konfiguriert werden müssen.
Siehe auch Kapitel 5 "Das Bedienfeld" für weitere Erläuterungen bezüglich der LED
Anzeigen des Bedienfeldes sowie der Verwendung der Tasten und Menüs.
- +
+
G1 G2 G3 G4
AC
−
nung 200)
Ω
k
5
1
0 1 2 3 4 5 6 7 8 9
10
1 2 3 4 5 6 7 8 9 10
0
AC
100
DC
-
DC
1
0 1 2 3 4 5 6 7 8 9
10
1 2 3 4 5 6 7 8 9 10
0
100
Drahtbrücke
