3-24 Montage und Installation
Hinweis: Die Hilfsspannung ist direkt mit der
Hilfs- oder Steuerspannungsversorgung (L, N)
Die Hilfs- oder Steuerspannungsversorgung
(50/60Hz einphasig) wird über entsprechende
Sicherungen an L (Phase) und N (Neutral)
angeschlossen. Der vom Regler im Stand-by-
Betrieb benötigte Strom ist minimal. Die Größe
der externen Sicherung wird daher wesentlich
von der Halteleistung des Netzschützes sowie
von den Lüftern des Stromrichters bestimmt.
Netzzuleitung zu verbinden. In Reihe
geschaltete Kontakte oder Schalter zur
Ansteuerung sind nicht ohne vorherige
Rücksprache mit SSD Drives gestattet.
Feld (F-, F+)
Das Motorfeld (-) muss an
Klemme F- und das Feld (+)
an Klemme F+ angeschlos-
sen werden. Bei einem Motor
ohne Feldanschlüsse, z. B.
einem
permanentmagneterregten
Motor bzw. bei einem extern
erzeugten Feld, muss der
Parameter
FELDRG
FREIGABE
ge-sperrt
werden. Siehe auch Seite 11-
2
Sicherungen
empfohlene
Leitungsquer-
schnitte.

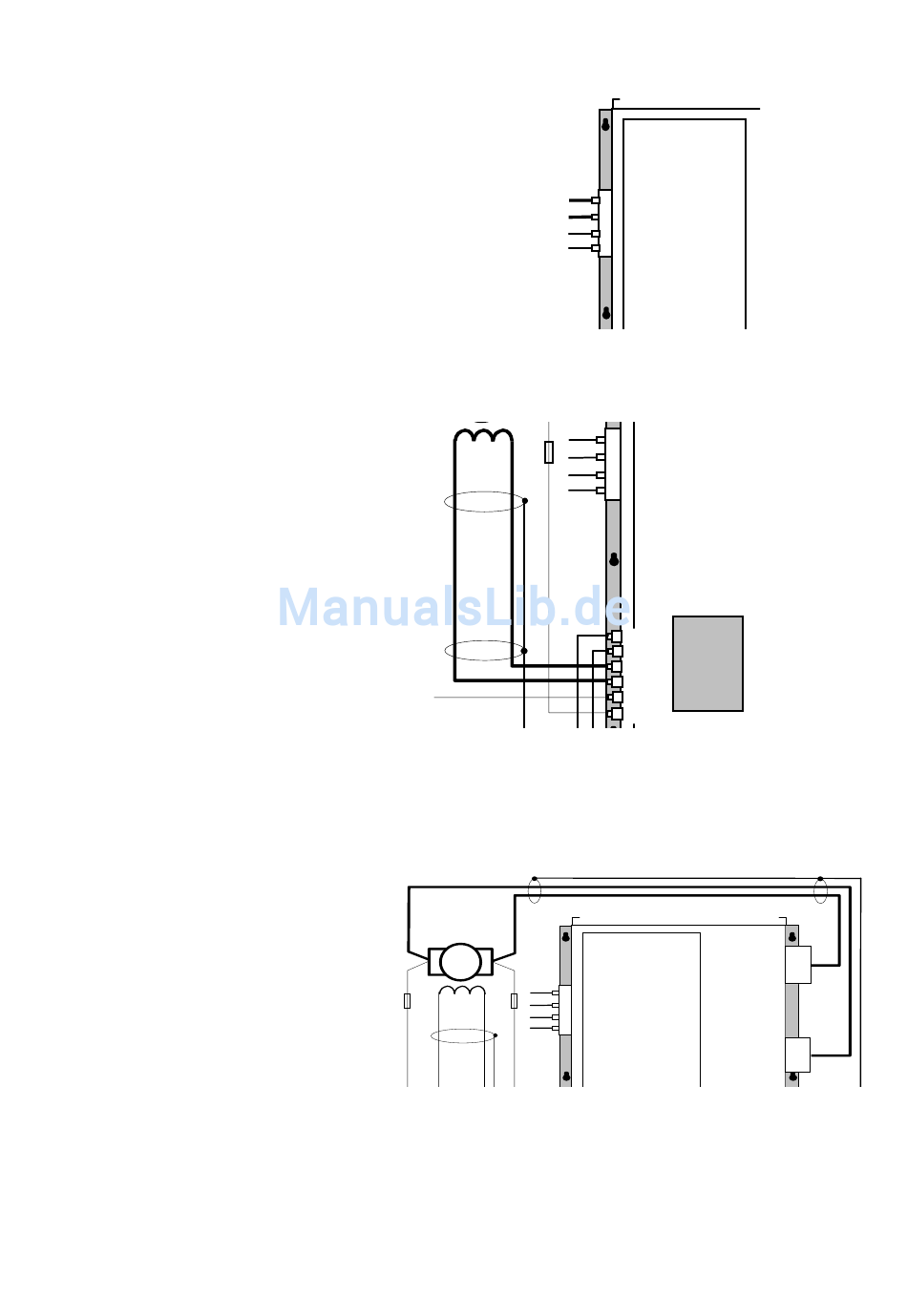

Motoranker (A+, A-)
Der Motoranker muss mit den Schienenklemmen A+ und A- verbunden werden. Wird ein
Gleichstromschütz verwendet, sollten die Kontakte zwischen die Regler- und Motorklemmen
geschaltet werden.
Für die EMV
Störfestigkeit sollte die
maximale Kabellänge
von 1km nicht
überschritten werden.
Arbeitet der Regler
längere Zeit im
Generatorbetrieb, wird
empfohlen, einen
zusätzlichen Schutz, z.
B. eine
Gleichstromsicherung oder einen Gleichstrom-Schutzschalter, in den Ankerkreis einzufügen. Im
Zweifelsfall wenden Sie sich an SSD Drives.
+
-
Motor
feld
und
M o to r
an ke r
-
+
+
-
L
M o to r
N
fe ld
N
C
Steuer-
L
spannung
N
N
Spule
C
Hauptschütz
Steuer-
L
spannung
N
N
Spule
C
Hauptschütz
FL1
Standard
FL2
Türbau-
F+
gruppe
F-
MA+
MA-
S teu e r-
sp an nu ng
S p u le
H a u p tschü tz
590+ Digitale Stromrichter
A -
A +
