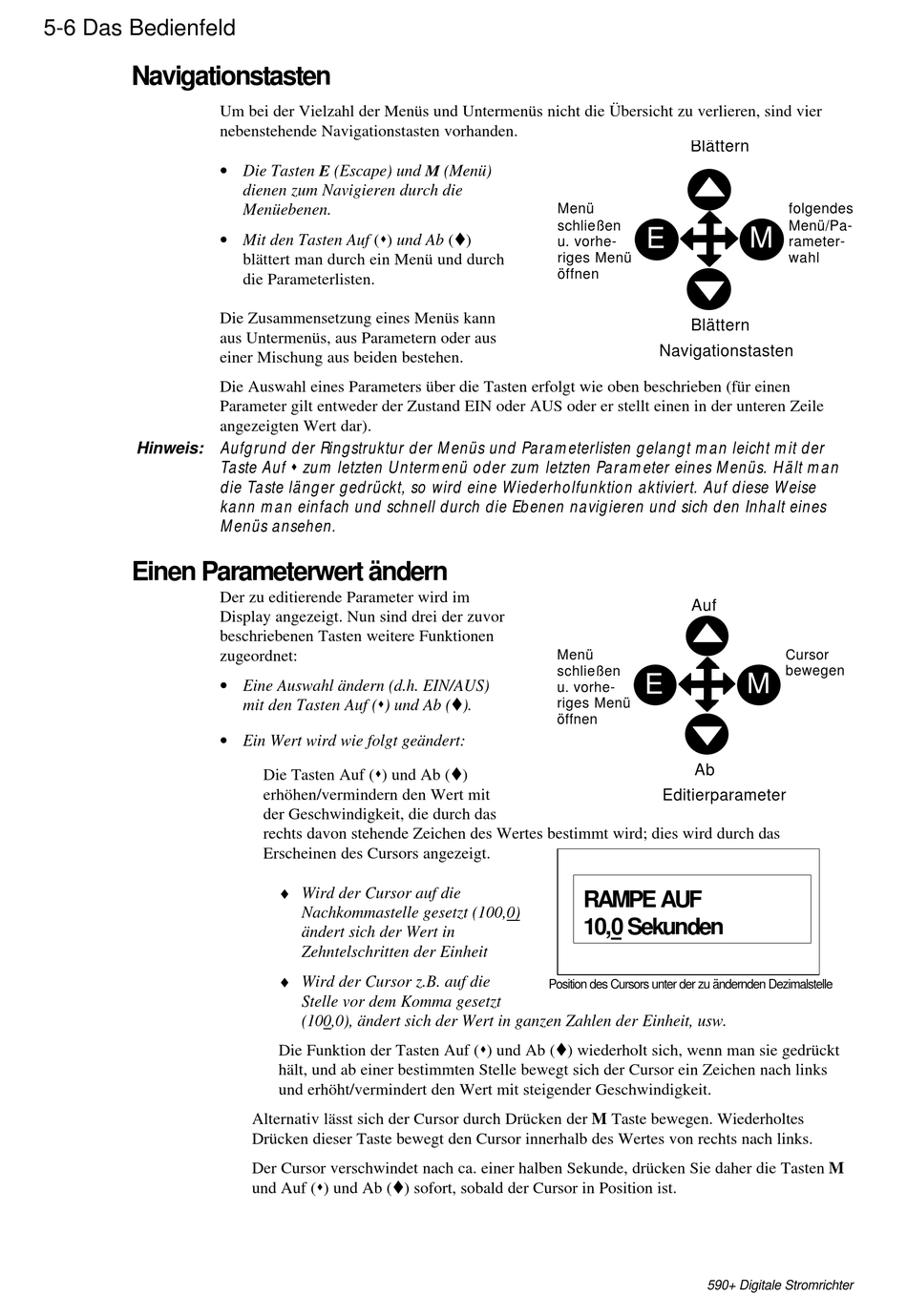

5-6 Das Bedienfeld

Navigationstasten

Hinweis: Aufgrund der Ringstruktur der Menüs und Parameterlisten gelangt man leicht mit der
Einen Parameterwert ändern
Um bei der Vielzahl der Menüs und Untermenüs nicht die Übersicht zu verlieren, sind vier
nebenstehende Navigationstasten vorhanden.
• Die Tasten E (Escape) und M (Menü)
dienen zum Navigieren durch die
Menüebenen.
• Mit den Tasten Auf (s) und Ab (t)
blättert man durch ein Menü und durch
die Parameterlisten.
Die Zusammensetzung eines Menüs kann
aus Untermenüs, aus Parametern oder aus
einer Mischung aus beiden bestehen.
Die Auswahl eines Parameters über die Tasten erfolgt wie oben beschrieben (für einen
Parameter gilt entweder der Zustand EIN oder AUS oder er stellt einen in der unteren Zeile
angezeigten Wert dar).
Taste Auf s zum letzten Untermenü oder zum letzten Parameter eines Menüs. Hält man
die Taste länger gedrückt, so wird eine Wiederholfunktion aktiviert. Auf diese Weise
kann man einfach und schnell durch die Ebenen navigieren und sich den Inhalt eines
Menüs ansehen.
Der zu editierende Parameter wird im
Display angezeigt. Nun sind drei der zuvor
beschriebenen Tasten weitere Funktionen
zugeordnet:
• Eine Auswahl ändern (d.h. EIN/AUS)
mit den Tasten Auf (s) und Ab (t).
• Ein Wert wird wie folgt geändert:
Die Tasten Auf (s) und Ab (t)
erhöhen/vermindern den Wert mit
der Geschwindigkeit, die durch das
rechts davon stehende Zeichen des Wertes bestimmt wird; dies wird durch das
Erscheinen des Cursors angezeigt.
♦ Wird der Cursor auf die
Nachkommastelle gesetzt (100,0)
ändert sich der Wert in
Zehntelschritten der Einheit
♦ Wird der Cursor z.B. auf die
Stelle vor dem Komma gesetzt
(100,0), ändert sich der Wert in ganzen Zahlen der Einheit, usw.
Die Funktion der Tasten Auf (s) und Ab (t) wiederholt sich, wenn man sie gedrückt
hält, und ab einer bestimmten Stelle bewegt sich der Cursor ein Zeichen nach links
und erhöht/vermindert den Wert mit steigender Geschwindigkeit.
Alternativ lässt sich der Cursor durch Drücken der M Taste bewegen. Wiederholtes
Drücken dieser Taste bewegt den Cursor innerhalb des Wertes von rechts nach links.
Der Cursor verschwindet nach ca. einer halben Sekunde, drücken Sie daher die Tasten M
und Auf (s) und Ab (t) sofort, sobald der Cursor in Position ist.
Blättern
Menü
schließen
E
u. vorhe-
riges Menü
öffnen
Blättern
Navigationstasten
Auf
Menü
schließen
E
u. vorhe-
riges Menü
öffnen
Ab
Editierparameter
1
RAMPE AUF
1
10,0 Sekunden
Position des Cursors unter der zu ändernden Dezimalstelle
590+ Digitale Stromrichter
folgendes
Menü/Pa-
M
rameter-
wahl
Cursor
bewegen
M
