Optionales Zubehör
Hinweis: Für die Montage eines 6901 Bedienfeldes wird der Bausatz 6052 für Fernbedienung
590+ Digitale Stromrichter
Montage des Bedienfeldes 6901 für Fernbedienung

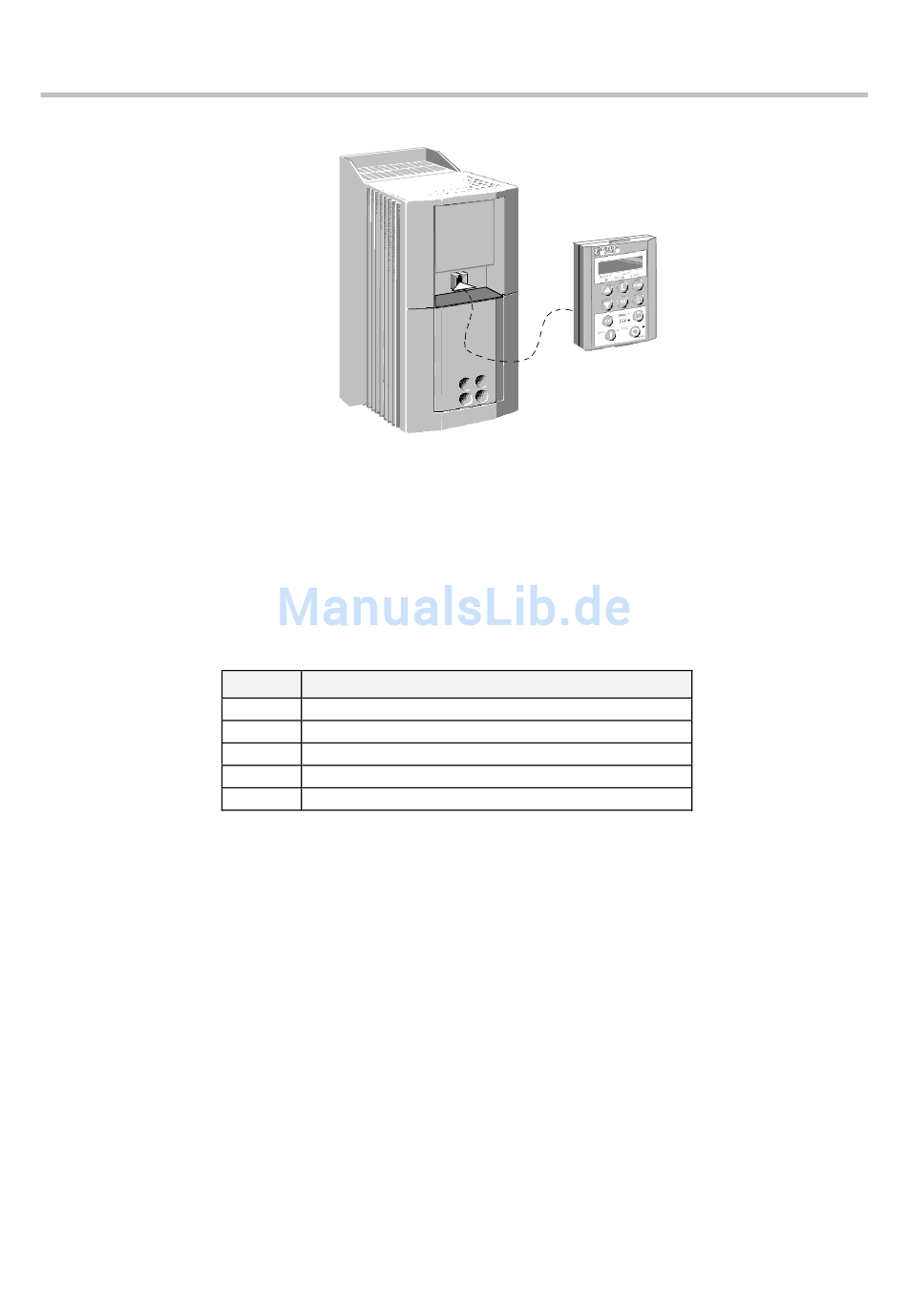

Abbildung 3-11 Anschluss eines 6901 Bedienfeldes für Fernbedienung
Mithilfe des Montagebausatzes 6052 lässt sich das Bedienfeld für Fernbedienung anschließen.
Des Weiteren kann der Regler anstelle eines Bedienfeldes über das auf Windows basierende PC
Programm ConfigEd Lite programmiert werden (oder mittels geeigneter serieller Daten-
Protokolle und PC). Siehe auch Kapitel 14 "Serielle Schnittstelle".
benötigt.
Inhalt des 6901 Bausatzes für das externe Bedienfeld
Menge Beschreibung
1 Dichtung für externes Bedienfeld
1 3 Meter langes, 4adriges, vorbereitetes Kabel
1 Rahmen für Bedienfeld
4 6 x 12mm Schrauben
1 Schnittschablone für externen Einbaurahmen
Werkzeuge
Schraubendreher
Montage
1. Das am Regler montierte Bedienfeld zwecks Montage für Fernbedienung entfernen.
2. Am gewünschten Montageort vier Befestigungslöcher bohren.
3. Die Kabelöffnung herausschneiden.
4. Träger der Klebeschicht von Dichtung abziehen und am Bedienfeld anbringen.
5. Das Bedienfeld in die Halterung legen und auf der Platte festschrauben.
6. Das im Lieferumfang enthaltene Kabel in die in der Aufnahme des Bedienfeldes befindliche
RS232 Schnittstelle des Stromrichters stecken.
7. Das Kabel vom Stromrichter zum entfernt montierten Bedienfeld verlegen und sicherstellen,
dass es entsprechend gegen spannungsführende Teile und gegen Abrieb gesichert ist.
8. Abschließend das noch freie Kabelende am extern montierten Bedienfeld anschließen.
Montage und Installation 3-31
