14-6 Serielle Schnittstelle
Fehlercodes
Fehlerprotokoll (EE Mnemonik)
zwischen analogem Tippen und absolut Null im analogen Eingang wird dadurch automatisch
erreicht.
3. Der analoge Eingang 2 (Klemme A3) kann deaktiviert werden, indem Null in die
entsprechende Skalierung eingetragen wird; diese Einstellung erfolgt normalerweise bei
Inbetriebnahme mit Hilfe des MMI, kann jedoch durch die serielle Schnittstelle umgangen
werden. Alternativ kann dieser Eingang für ein lokales, analoges Trimmsignal verwendet
werden.
Versorgung
vom
0V
Antrieb
+24V dc
RX
RS232
zum Antrieb
TX
Eingang
LWL Eingang

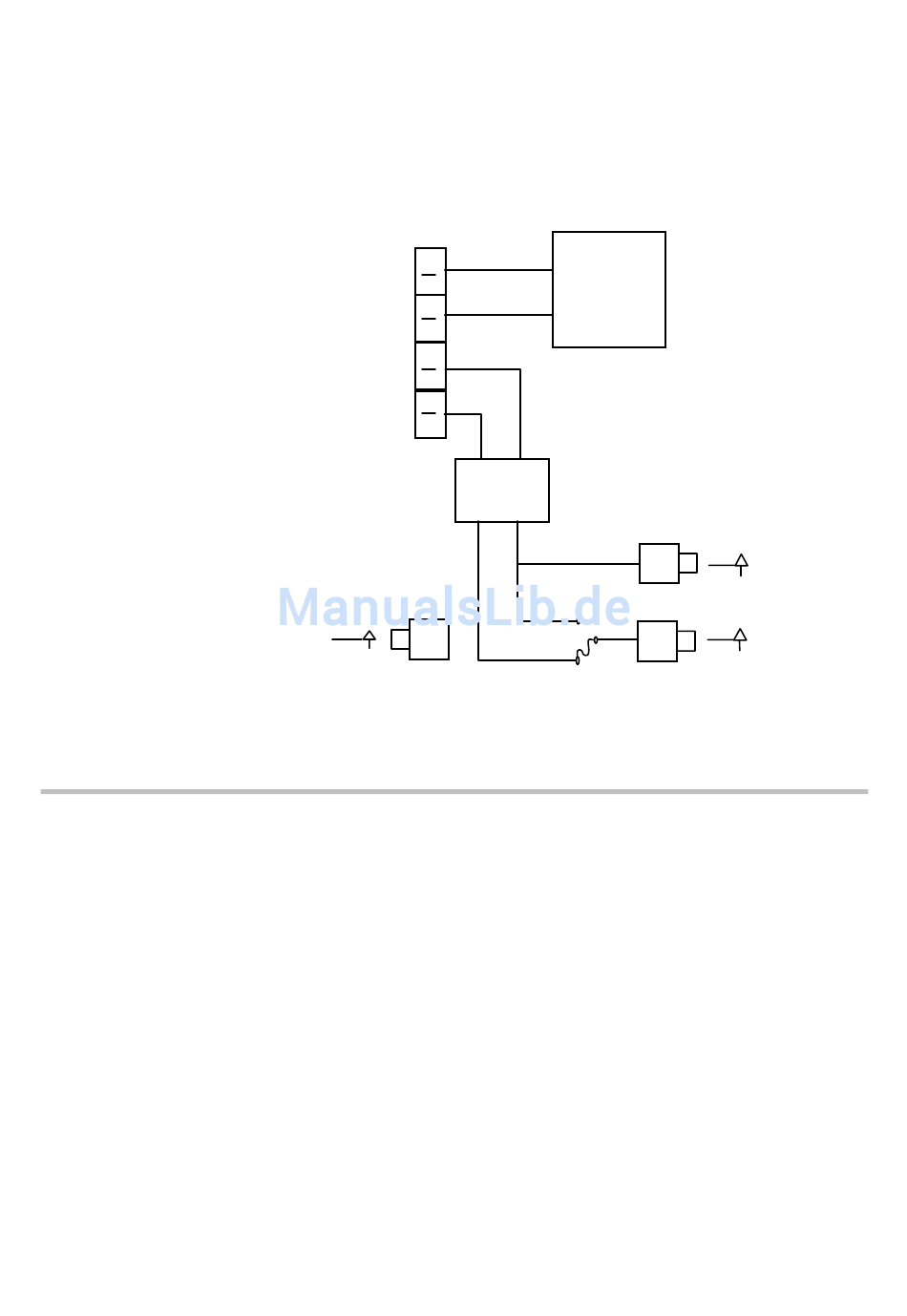

Abbildung 14-2 Verdrahtungsplan des 5703/1 Sollwert-Verstärkermoduls
Der EI-BISYNCH Primärsatz beinhaltet die EE Mnemonik. Dies ist ebenfalls ein
Ausgangsparameter in den Funktionsblöcken SYSTEM PORT (P1), SYSTEM PORT (P2) und
SYSTEM PORT (P3), in denen der Parameterwert gelesen und rückgesetzt werden kann.
Weitere Informationen sind dem Handbuch der COMMS Option zu entnehmen.
Die folgenden Datenworte werden zurückgesendet, wenn eine Abfrage (Leseanfrage vom
Stromrichter) für diese Lesen/Schreiben Parameter durchgeführt wird.
Das Schreiben eines beliebigen Wertes in diesen Parameter bewirkt, dass der Wert auf >00C0
gesetzt wird. Das Löschen des letzten Fehlerwerts kann eine nützliche Methode sein, um
festzustellen, ob ein Fehler wiederholt auftritt.
Netzteil
RS232
Puffer
TTL
3
2
1
3 Wege Jumper
Ausgang
LWL Ausgang 1
LWL Ausgang 2
590+ Digitale Stromrichter
