WICHTIG:
590+ Digitale Stromrichter
Externes AC Feld (FL1, FL2)
In diesem Fall benötigt der Feldregler unbedingt eine externe Feldversorgung. Diese
Feldversorgung ist an die Klemmen FL1 und FL2 anzuschließen. Die Größe der Spannung wird
von der gewünschten Feldspannung bestimmt. Die
Feldspannung muss immer der roten (L1) und gelben
Phase (L2) der 3AC Netzspannung entnommen
werden, wobei die rote Phase mit Klemme FL1 und
die gelbe Phase mit Klemme FL2 verbunden sein
muss.
Wird der Feldregler extern versorgt, müssen
Regleranschluss und
sorgungsspannung unterbrechungsfrei sein. Die
Spannung ist den Phasen L1 (rot) und L2 (gelb)
direkt oder indirekt über einen einphasigen
Trafo zu entnehmen. L1 ist mit FL1 zu
verbinden und L2 mit FL2.

Externe Ankerspannung (MA+, MA-)

Eine externe Ankerspannung dient der
Erzeugung genauerer Spannungswerte.
Wenn dies gewünscht ist, muss Klemme
MVA+ mit Motorklemme A+ und MVA-
mit Motorklemme A- verdrahtet und
entsprechend abgesichert werden.
Verdrahtung der
Steuerleitungen (1200-2700A)
Für sämtliche Verdrahtungsanschlüsse siehe auch "Verdrahtung der Steuerleitungen (15-830 A)"
Da sämliche Geräte die gleiche Steuerkarte benutzen, sind diese Hinweise allgemeingültig.
Montage und Installation 3-25

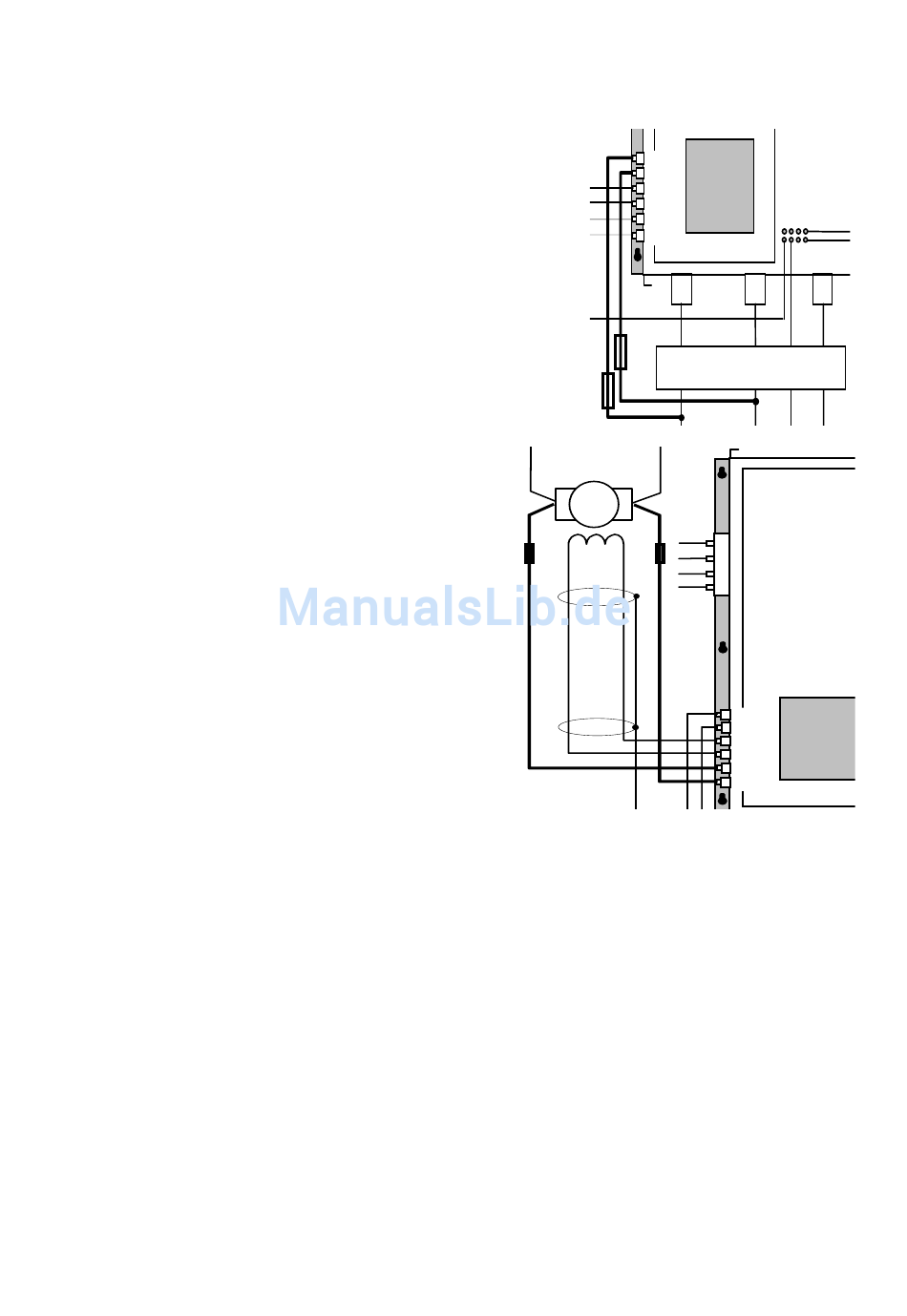

externe Feldver-
