Kapitel 2 Technischer; Funktionsweise; Berblick - SSD Drives 590+ Produkthandbuch

T
ECHNISCHER
2

Funktionsweise

Hinweis: Eine detaillierte Funktionsbeschreibung ist Kapitel 9 "Regelkreise" zu entnehmen.
590+ Digitale Stromrichter
Ü

BERBLICK

Sehr vereinfacht dargestellt erfolgt die Regelung des Gleichstrommotors über den Stromrichter
mittels Regelkreisen, und zwar einem inneren Stromregelkreis und einem äußeren
Drehzahlregelkreis. Die Regelkreise des Stromrichters sind im Anwendungs-Blockschaltbild
dargestellt. Das Blockschaltbild gibt einen Überblick über die interne Softwarestruktur, die
Parameter und deren Adressen.
Über das Bedienfeld lassen sich die vom Stromrichter verwendeten Regelkreise bzw. eine der
beiden folgenden Betriebsarten anwählen:
• Ankerstromregelung
• Drehzahlregelung (Voreinstellung)
Ein Strom- bzw. Drehzahlrückführsignal wird dem jeweiligen Regelkreis zugeführt, um eine
effektivere Regelung des Stromrichters zu erzielen. Die Stromerfassung ist bereits im Regler
integriert; die Drehzahlerfassung erfolgt dagegen über Optionskarten. Hier kann der
Drehzahlistwert wahlweise über die Ankerspannungsrückführung (Standard), Tachogenerator,
Encoder oder Microtach erfasst werden. Für Ankerspannungsrückführung ist keine Zusatz-
Optionskarte nötig.

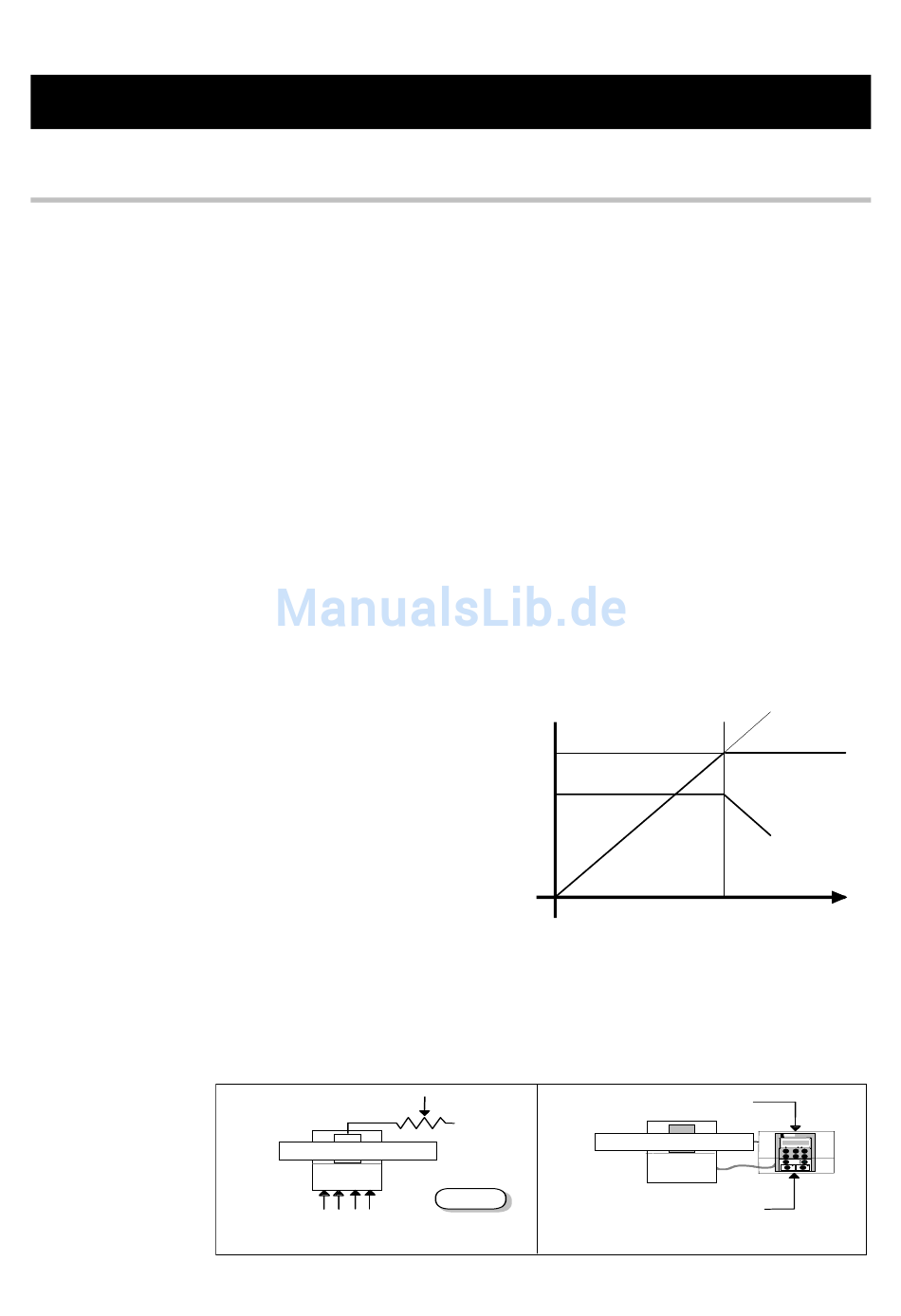

In der Betriebsart
Drehzahlregelung lässt
sich die Leistung des
Stromrichters zusätzlich
über die Steuerung des
Motorfelds, d.h. durch
Regelung des Feldstroms
ändern. Durch
Schwächung des
Feldstroms lässt sich die
Motordrehzahl bei
Ankernennspannung über
den Drehzahlnennwert des
GS-Motors erhöhen.
Die Regelung des Stromrichters erfolgt ferngesteuert über digitale/analoge Eingänge und
Ausgänge oder direkt über das Bedienfeld. Durch Einstecken der "COMMS Option Technoloy
Box" kann der Stromrichter in ein Netzwerk integriert und über eine SPS oder ein Leitsystem
gesteuert werden.
K l e m m l e is t e / F e l d b u s
D R E H Z A H L S O L L W E R T
E N T F E R N T E R S T A R T / S T O P
F E R N S T E U E R U N G
Technischer Überblick 2-1
200V Anker-
spannung
5,7A Feldstrom
V o r e in -
s t e l l u n g
D I R E K T E R S T A R T / S T O P
Drehzahlerhöhung
durch
Feldschwächung
Basis-
drehzahl
B e d i e n e in h e it
D R E H Z A H L S O L L W E R T
D I R E K T E S T E U E R U N G
Ankerspannung
bleibt konstant
Verminderter
Feldstrom
Drehzahl
