Motorfeldanschlüsse
Hinweis: Bei 15-35A Geräten gibt es nur eine interne Feldversorgung; Geräte der Reihe 1200-
Der Antrieb ist vom Netz zu trennen, bevor zwischen einer internen/externen
Motorfeldversorgung umgeschaltet werden kann.
Der Funktionsblock FELDREGELUNG regelt das Motorfeld. Über den Parameter BETRIEB
FELD kann entweder Spannungsregelung oder Stromregelung angewählt werden.
• In der Betriebsart Spannungsregelung wird über den Parameter U-FELD VERHAELT. die
Motorfeld-Ausgangsspannung als ein Prozentwert der Eingangsspannung festgelegt.
• In der Betriebsart Stromregelung wird über den Parameter SOLLWERT ein absoluter
Motorfeld-Ausgangsstrom festgelegt, der als ein Prozentwert des kalibrierten Feldstroms (IF
CAL) ausgedrückt wird.

Interne/externe Motorfeldversorgung (40-800A)

2700A haben nur eine externe Motorfeldversorgung. Für weitere Informationen zu den
nachstehend beschriebenen Klemmenblöcken/Leistungsplatine siehe auch Kapitel 11
"Technische Spezifikation - Arten von Leistungsplatinen und Klemmenbeschreibung".
Normalerweise erfolgt die Feldversorgung über ein internes Feld; der Anschluss einer externen
Motorfeldversorgung ist jedoch auch möglich (z. B. für den Fall, dass die Feldspannung des
Motors größer als die Eingangsspannung ist oder wenn das Motorfeld aus technologischen
Gründen extern gesteuert werden soll).
Externe Feldversorgung
von L1 und L2 entnommen
superflinke
Sicherungen
D1/FL1 D2/FL2 D3/F+

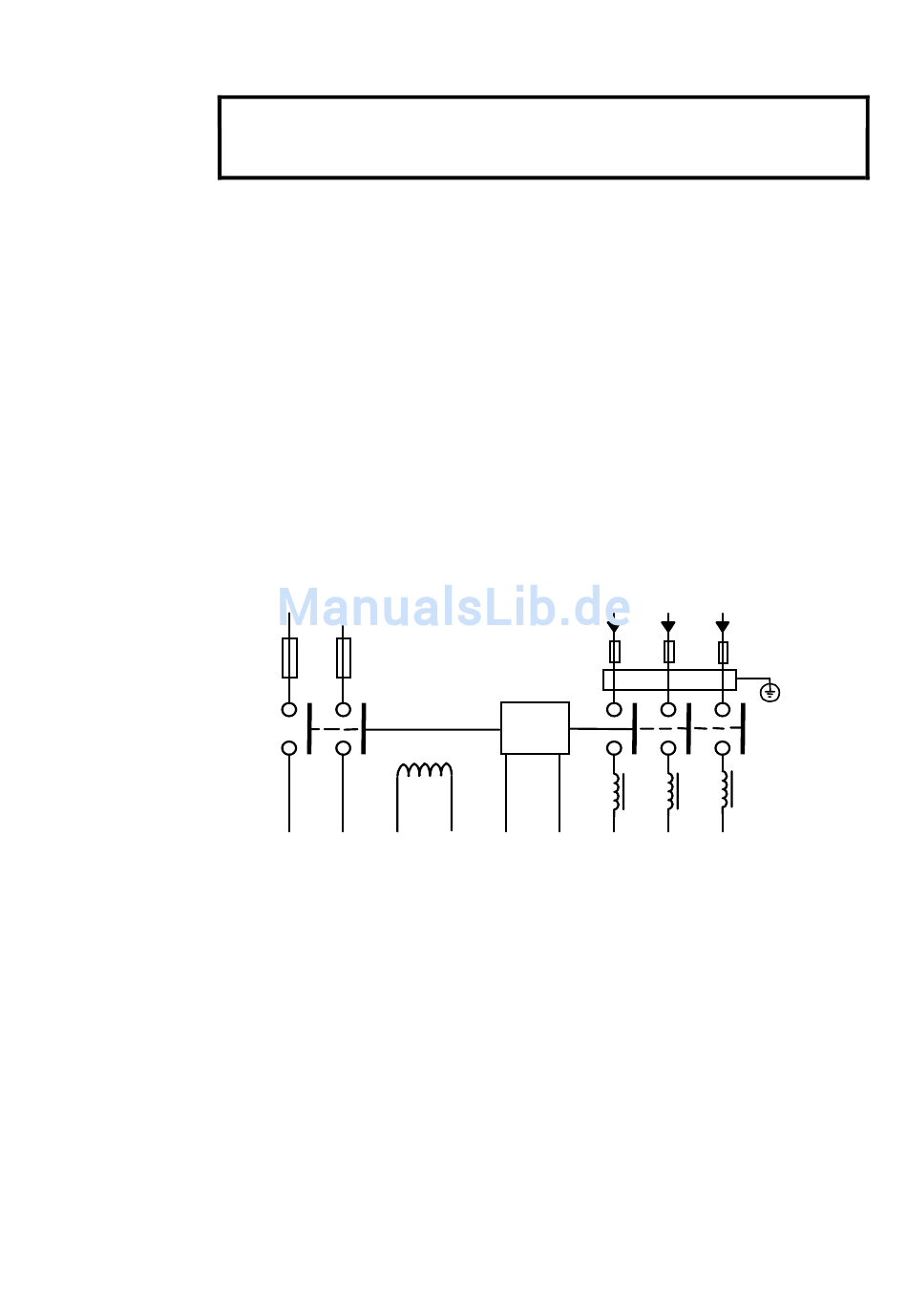

Abbildung 3-10 Typisches Schaltbild für die Motorfeldversorgung
WARNUNG!
3phasiges
externes
Schütz
Schütz
Feld
D4/F- D5/L D6/N
3phasige Netzspannung
110V - 690VAC
3 Leiter 50/60Hz
superflinke
Sicherungen
Filter
(optional)
Start
Schütz
AC Netzdrossel
L1 L2 L3
590+ Digitale Stromrichter
