SSD Drives 590+ Produkthandbuch Seite 141

STRICHZAHL
Der Standard des 5901 Microtach liegt bei 1000 Impulsgeberstrichen pro Umdrehung. Mit
diesem Parameter können auch andere Impulsgeber konfiguriert werden.
ANALG-TACHO ABGL
Feineinstellung der Motordrehzahl, um exakt 100 % der erforderlichen tatsächlichen
Drehzahl zu liefern. (z.B. 1500 U/min etc.). Hinweis: Die Grundkalibrierung erfolgt durch
Einstellung von SW1 - 3 auf der Tachokalibrierkarte.
0-PKT. STILLST.
Ist der Drehzahlistwert ungleich Null bei stillstehendem Antrieb (möglicherweise aufgrund
von Hardware Offsets etc.) wird der Wert Null erreicht, wenn dieser Parameter auf den dem
Offset entsprechenden Wert eingestellt wird.
I ANKER (A9)
Festlegung der Funktion des Stromanzeigeausgangs (Klemme A9), entweder bipolar oder
unipolar.
N-ALARMAUSLS
Der Drehzahlrückführungsalarm vergleicht den Drehzahlistwert mit der zugehörigen Anker-
spannung. Überschreitet die Differenz beider Signale diesen Grenzwert, wird Alarm
ausgelöst.

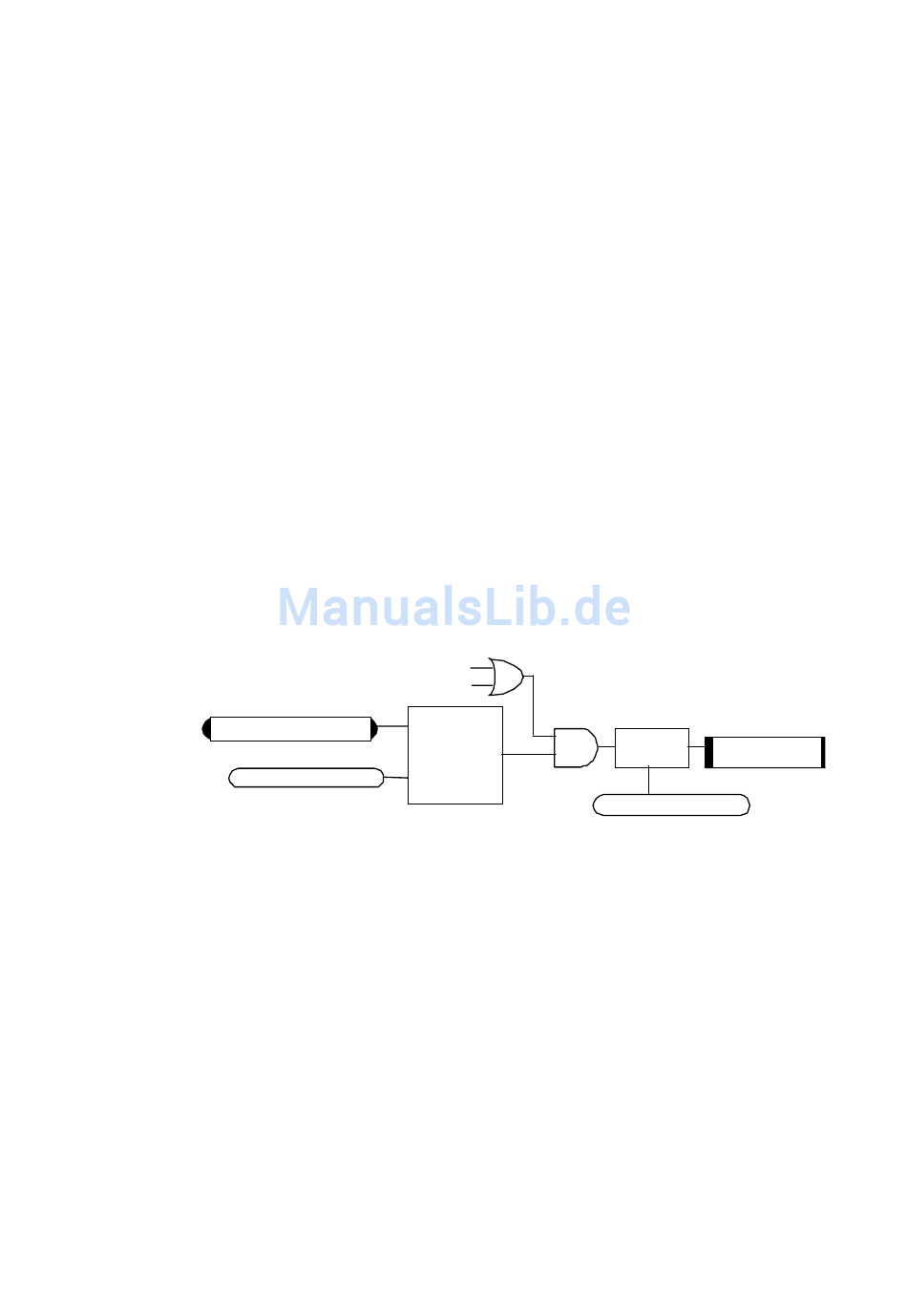

ANSPRSCHW BLOCKN
Ankerstromgrenzwert Blockierkomparator
BLOCKIER VERZOEG
Verzögerungszeit des Blockierkomparators, bevor Blockierausgang auf WAHR steht
N >> ZU HOCH
(N >> ZU HOCH)
Ist-Drehzahlgrenzwert für Überdrehzahl-Alarm
I-FELD KALIBR.
(I-FELD KALIBR.)
Feineinstellung des Motorfeldstroms, um exakt 100% des erforderlichen tatsächlichen
Feldstroms zu liefern. (z.B. 1,5A etc.).
Hinweis: Die Grundkalibrierung des Motorfelds erfolgt durch SW1 - 3.
POSITION COUNT
SSD Drives-interner Parameter.
POSITION DIVIDER
SSD Drives-interner Parameter.
ANKERNENNSPG
100% Wert der Ankernennspannung. Dieser Wert muss dem Nennwert des Motors
entsprechen.
ANKERNENNSTROM
100% Wert des Ankernennstroms. Dieser Wert muss dem Nennwert des Motors entsprechen.
FELDNENNSTROM
100% Wert des Feldnennstroms. Dieser Wert muss dem Nennwert des Motors entsprechen.
590+ Digitale Stromrichter
0 : UNIPOLAR
1 : BIPOLAR
U/F Modus
DREHZAHLISTWERT > 0.25%
IA-Istwert
Komparator
ANSPRESCHW BLOCKN
Programmieren von Anwendungen 6-15
BLOCKIER VERZOEG
Bereich: 10 bis 5000
Bereich: 0,9800 bis 1,1000
Bereich: -5,00 bis 5,00%
Bereich: Siehe unten
Bereich: 0,00 bis
100,00% (h)
Bereich: 0,00 bis 200,00%
Bereich: 0,1 bis 600,0 SEK
VERZÖG. M. BLOCKIERT
Bereich: 0,00 bis 200,00%
Bereich: 0,9800 bis 1,1000
Bereich: 0x0000 bis 0xFFFF
Bereich: 1 bis 30000
Bereich: 100 bis 875 VOLT
Bereich: 2,0 bis 15,0 AMP
Bereich: 0,2 bis 5,0 AMP
