13-10 Standardausstattung und Optionale Ausstattung
AH385621U001 (360-830A)
(590+ 4-Quadrantenantrieb, 591+ 2-Quadrantenantrieb)
Die technischen Details der Stromversorgung sind identisch mit der zuvor beschriebenen
Leistungskarte AH385851; zusätzlich sind noch die Triggerkarten AH055036U002 und U003
und die Thyristorunterdrückungskarte AI386001 vorhanden (siehe Schaltpläne).
D1
D2
F8
F8A
F16A
F16
G (F10)
G (F11)
K (F20)
PTR
PLJ
PLL
PLK

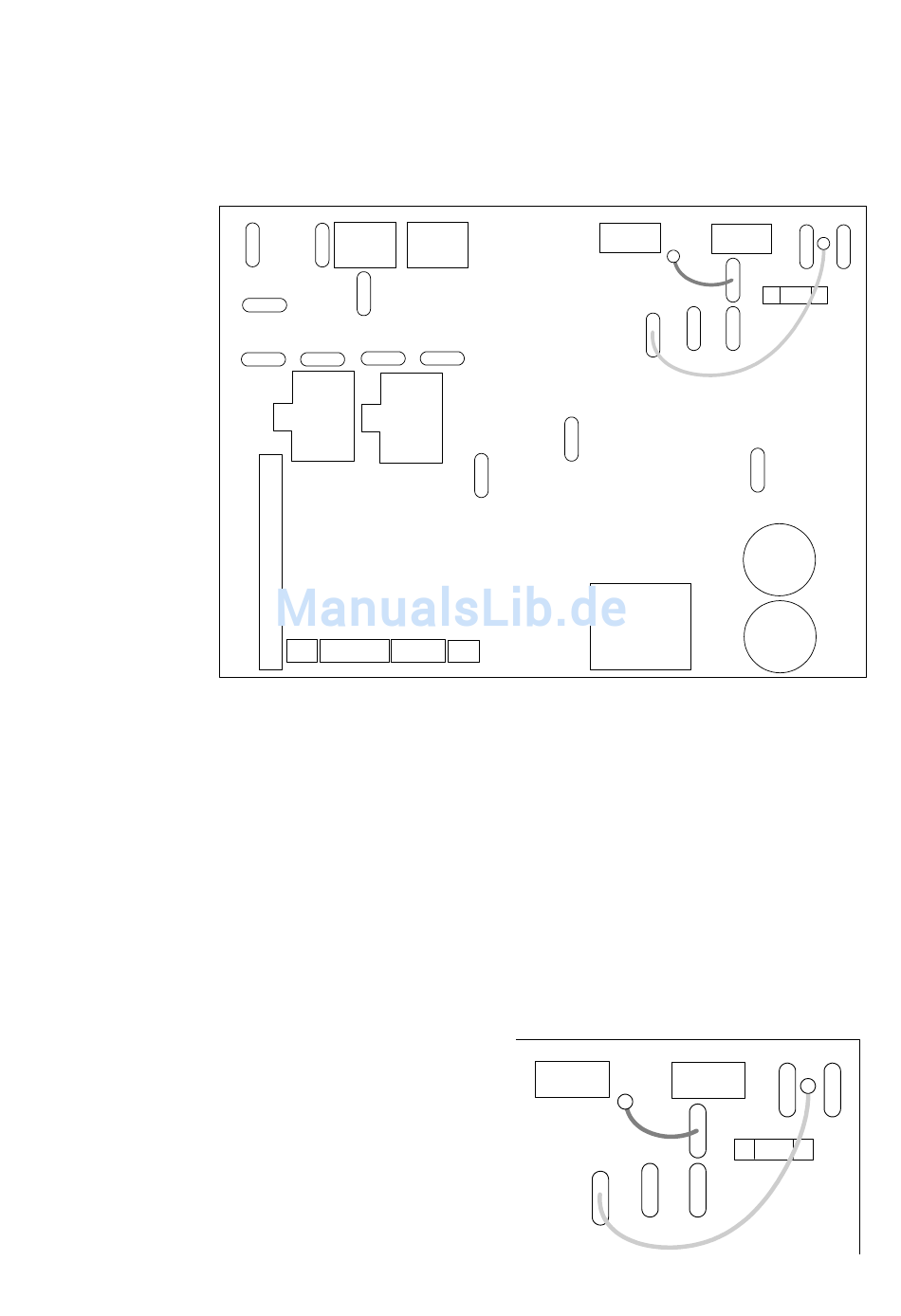

Abbildung 13-10 Leistungskarte eines 590+/591+ 4-Quadrant- und 2-Quadrant
Stromrichters (AH385621U001)
Kühlkörper-Lüfteranschlüsse
Sofern vorhanden, sind diese Lüfter an: PHASE (F27), NEUTRALLEITER (F24) und PE (F23)
wie nachstehend beschrieben angeschlossen.
• Bei Geräten mit einem Lüfer, wird dieser entsprechend der Steuerspannung ausgelegt (115V
bzw. 230V) und von der Steuerspannung versorgt. Die Anschlüsse sind mit F27 und F24
bezeichnet.
• Bei einer 110/115V Steuerspannung und einem Gerät mit zwei Lüftern, sind die Lüfter
parallel mit F27 und F24 anzuschließen.
•
Bei einer 220/240V Steuerspannung und einem Gerät mit zwei Lüftern, sind die Lüfter in
Reihe mit F27 und F24 anzuschließen, wobei F23 der Mittelanschlusspunkt ist.
Hauptschützversorgung
Der Regler muss über ein DC- oder AC-
gesteuertes Leistungsschütz mit der
Hauptnetzversorgung in Reihe geschaltet
sein, um die richtige Einschaltreihenfolge
sicherzustellen. Dieses Leistungsschütz
wird direkt von einem Microcontroller
über ein Trennrelais angesteuert, das die
Leistungsschützspule mit der Spannung
der Steuerspannung ansteuert.
D3
D4
K (F12)
PTY
+24V
(F13)
(F14)
PLP
PLN
D5
D5
D6
D7
F26
F21
F25
F24
F23
0V
RFI
GND
(F17)
TRANSFORMER
D6
D7
D8
F26
F21
F25
F24
F23
