Kapitel 14 Serielle Schnittstellen; Technology Box / Comms Option; Configed Lite; System Port P3 - SSD Drives 590+ Produkthandbuch

S
ERIELLE
1 4

Technology Box / COMMS Option

ConfigEd Lite

System Port (P3)
Hinweis: An Pin 2 vom P3 Port liegen 24V Spannung, die den PC oder den Stromrichter
590+ Digitale Stromrichter
S
CHNITTSTELLEN
Die steckbare Technology Box oder COMMS Option stellt eine serielle Schnittstelle dar, über
die mehrere Stromrichter in einem Netzwerk integriert werden können. Zur Steuerung dieses
Netzwerks kann eine PLC, ein SCADA oder anderes intelligentes System eingesetzt werden, um
die einzelnen Stromrichter im System kontinuierlich zu überwachen. Weitere Details sind dem
Handbuch für die Kommunikationsschnittstellen zu entnehmen.
Config Ed Lite ist eine von SSD Drives entwickelte Windows Anwendung zum Programmieren
von Funktionsblöcken. Die grafische Benutzeroberfläche und die Zeichenwerkzeugen von
ConfigEd Lite dienen dem einfachen und leichten Erzeugen von Blockschaltbildern. Weitere
Informationen über ConfigEd Lite erhalten Sie bei Ihrer nächsten SSD Drives Niederlassung.
Diese Schnittstelle übernimmt verschiedene Funktionen:
1. ConfigEd Lite: Parameter können mit diesem Programm überwacht und aktualisiert werden
(oder mit einer anderen Programmiersoftware für den PC)
2. UDP Support: Zum Ein- und Auslesen von Daten mittels PC
3. 5703 Support: Für den Anschluss eines SSD Drives 5703 Sollwert-Verstärkermoduls
Die Schnittstelle ist eine nicht-potentialfreie RS232 Schnittstelle mit 9600 Baud
(Voreinstellung), die das Standard EI BISYNCH ASCII Kommunikationsprotokoll unterstützt;
weitere Informationen erhalten Sie bei SSD Drives.
Der Anschluss an den Stromrichter erfolgt über eine Standard P3 Zuleitung.

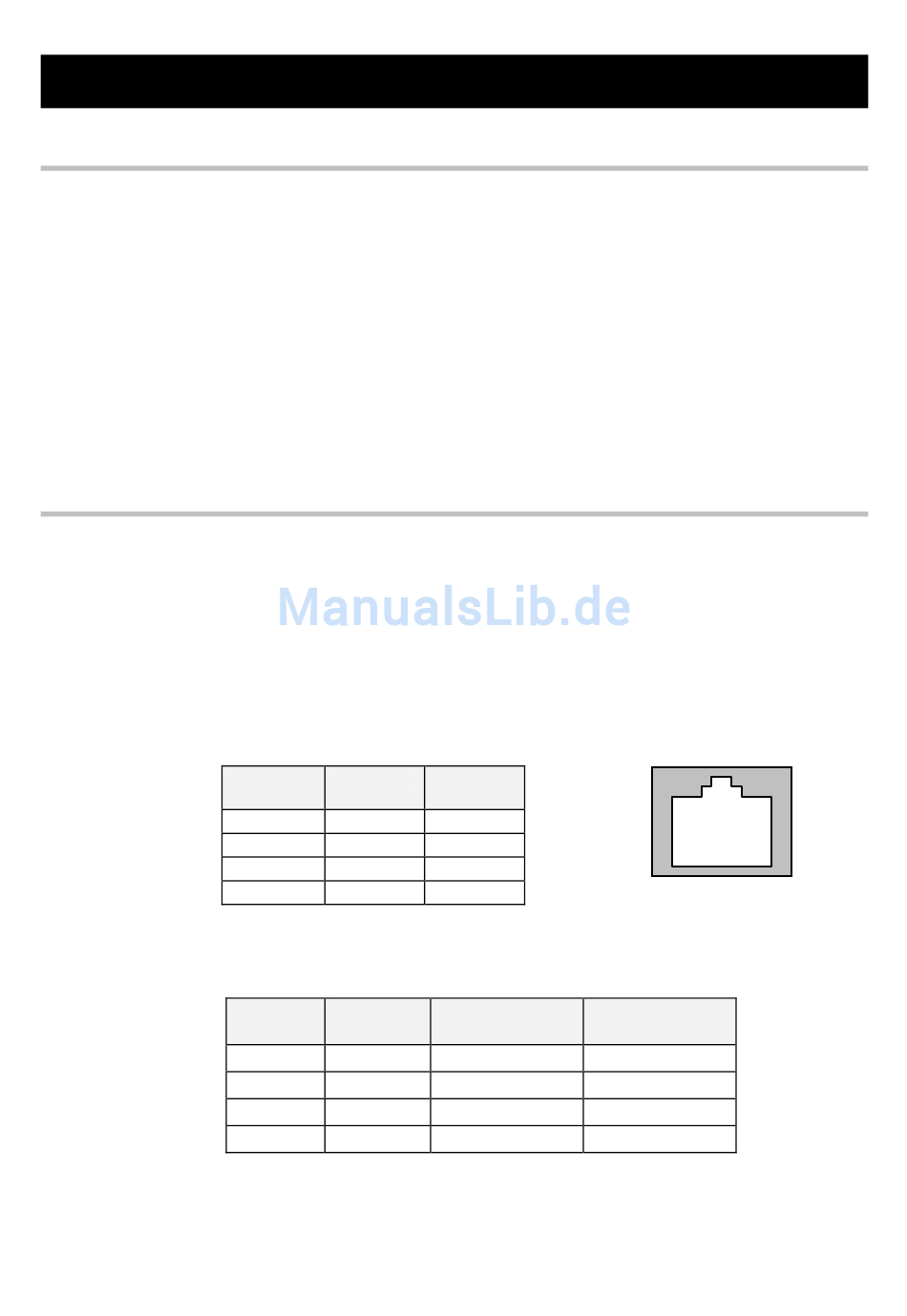

P3 Port Zuleitung
Pin
1 schwarz
2 rot
3 grün
4 gelb
6adrige Zuleitung zum DB9/DB25 Stecker
möglicherweise beschädigen könnte
P3 Port Pin Zuleitung
1 schwarz
2 rot
3 grün
4 gelb
Serielle Schnittstelle 14-1
Signal
0V
24V
TX
RX
.
Stecker DB9 Stecker DB25
(Buchse) Pins (Buchse) Pins
5 7
nicht angeschl. nicht angeschl.
2 3
3 2
1 2 3 4
