Summe Sollwert 1 - SSD Drives 590+ Produkthandbuch

MMI Menühilfe
1
EINSTELLUNGEN
2

SUMME SOLLWERT 1

VERHAELT 1
VERHAELT 0
VORZEICHEN 1
VORZEICHEN 0
DIVIDIERER 1
DIVIDIERER 0
ANSPRECHSCHW.
GRENZE
EING 2
EING 1
EING 0
590+ Digitale Stromrichter
SUMME SOLLWERT 1

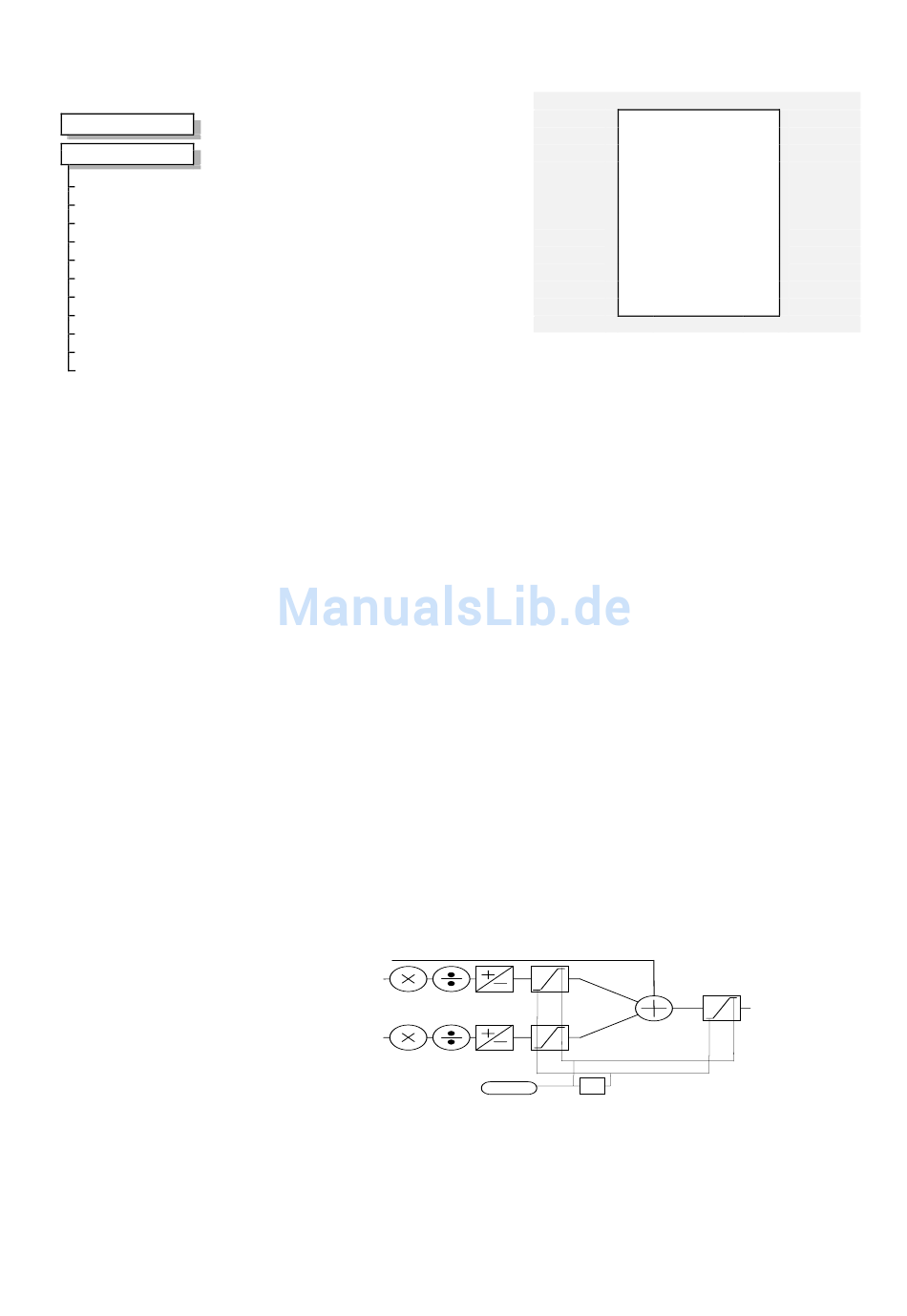

Dieser Funktionsblock bietet die
Möglichkeit einer mathematischen
Verknüpfung dreier Sollwerteingänge.
Parameterbeschreibung
SUMME SOLLWT AG
(SUMME SOLLWT AG)
Siehe Beschreibung DIAGNOSE Funktionsblock auf Seite 6-22.
VERHAELT 1
Skalierung des Eingangs 1.
VERHAELT 0
Skalierung des Eingangs 0.
VORZEICHEN 1
Vorzeichen des Eingangs 1.
VORZEICHEN 0
Vorzeichen des Eingangs 0.
DIVIDIERER 1
Skalierung des Eingangs 1. Division durch Null ergibt Ausgang 0.
DIVIDIERER 0
Skalierung des Eingangs 0. Division durch Null ergibt Ausgang 0.
ANSPRECHSCHW.
(ANSPRECHSCHWELLE)
Ansprechschwelle des Eingangs 1.
GRENZE
Die programmierbare Sollwertsummenbegrenzung ist symmetrisch und hat einen
Wertebereich von 0,00% bis 200,00%. Die Begrenzung wird nach der Summation und
Skalierung aller Eingänge durchgeführt.
E I N G 2 f
E I N G 1
E I N G 0
EING 2
Wert des Eingangs 2. Voreinstellung: Keine Verbindung zu einem Analogeingang.
EING 1
Wert des Eingangs 1. Voreinstellung: Verbindung mit Analogeingang 1 A2.
EING 0
Wert des Eingangs 0. Voreinstellung: Keine Verbindung zu einem Analogeingang.
Programmieren von Anwendungen 6-57
1,0000 –
1,0000 – [208] VERHAELT 0
POSITIV –
POSITIV – [292] VORZEICHEN 0
1,0000 – [419] DIVIDIERER 1
1,0000 – [420] DIVIDIERER 0
0,00 % – [131] ANSPRECHSCHW.
105,00 % – [375] GRENZE
0,00 % – [423] EING 2
0,00 % – [100] EING 1
0,00 % – [309] EING 0
0 : NEGATIV
1 : POSITIV
0 : NEGATIV
1 : POSITIV
G R E N Z E
Summe Sollwert 1
– SUMME SOLLWT AG [ 86] – 0,00 %
[ 6] VERHAELT 1
[ 8] VORZEICHEN 1
Bereich: xxx,xx%
Bereich: -3,0000 bis 3,0000
Bereich: -3,0000 bis 3,0000
Bereich: Siehe unten
Bereich: Siehe unten
Bereich: -3,0000 bis 3,0000
Bereich: -3,0000 bis 3,0000
Bereich: 0,00 bis 100,00% (h)
Bereich: 0,00 bis 200,00%
- 1
Bereich: -200,00 bis 200,0 %
Bereich: -200,00 bis 200,00%
Bereich: -200,00 bis 200,00%
–
–
–
–
–
–
–
–
–
–
–
