Stromrichter Baugröße 4 & 5 - SSD Drives 590+ Produkthandbuch

1
Stromrichter
2
Standard Türbaugruppe
3
Anschlüsse Feldverdrahtung
4
Stromschienen - Netzanschluss
5
Stromschienen - Motoranschluss

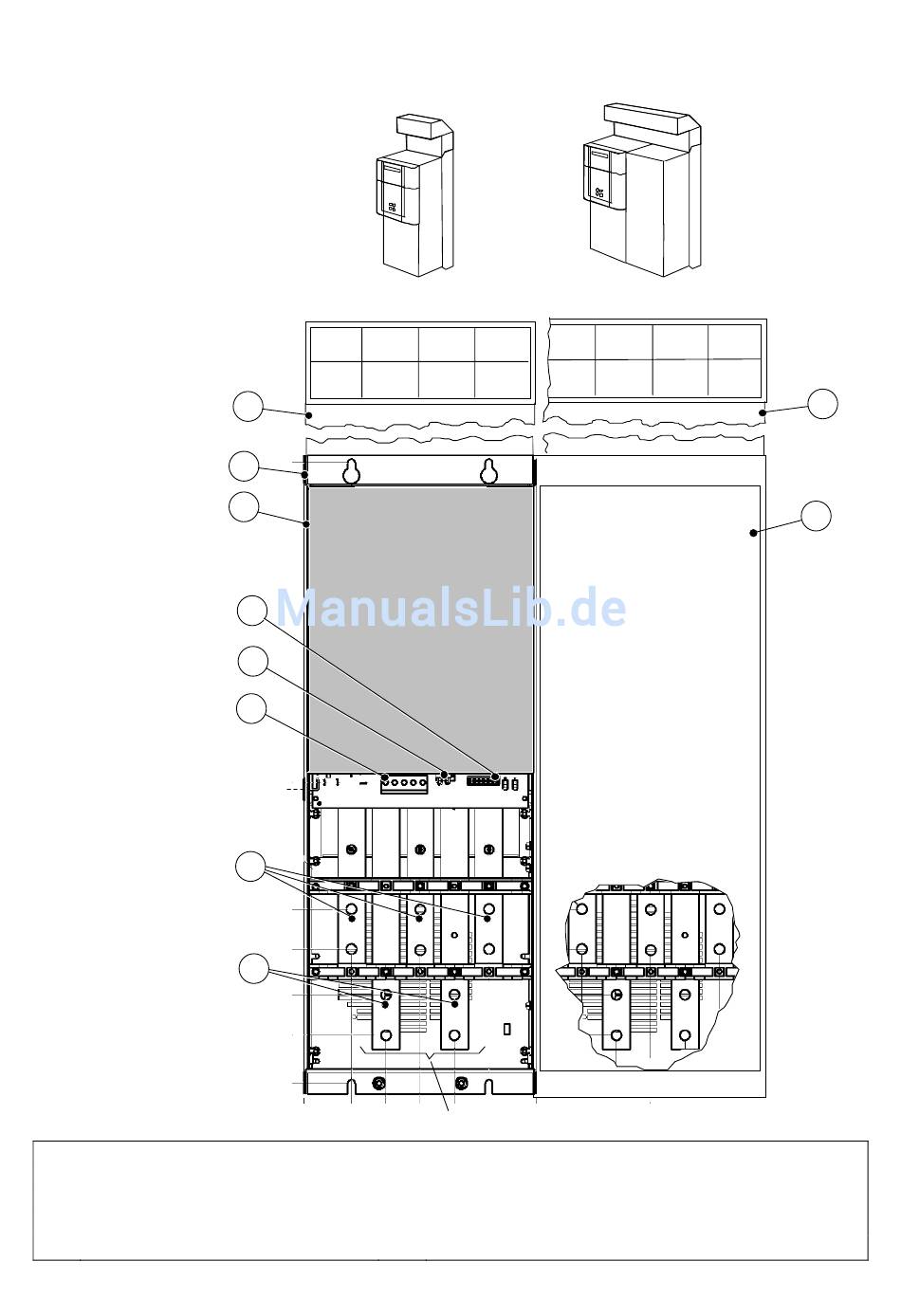

590+ Digitale Stromrichter
590+ Stromrichter Baugröße 4 & 5
Baugröße 4
7
1
2
Standard-
6
Türbaugruppe
8
3
field & auxiliary
connections
via grommet
4
L1
5
A+
When Frame 5, both terminals are for A+ connections
L2
L3
A-
6
Hilfsspannung-, Netzschütz- und Thermistor-Klemmen
7
Baugröße 4 externer Lüfter (wenn bestückt)
8
Netzschütz Steuerung (Auswahl)
9
Baugröße 5 externer Lüfter (wenn bestückt)
10 Klemmenabdeckung (Baugrösse 5)
Technischer Überblick 2-9
