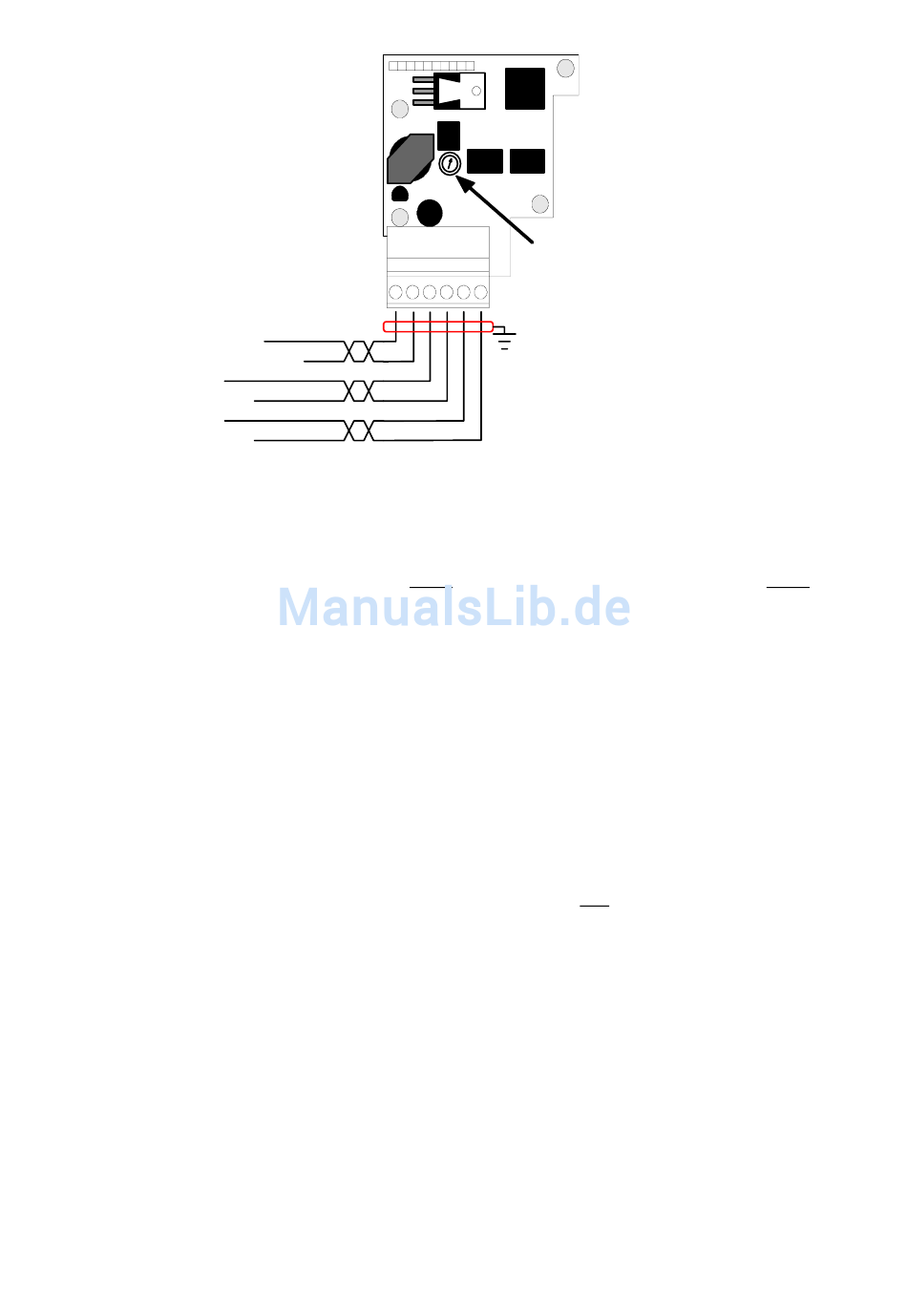

SSD Drives 590+ Produkthandbuch Seite 91

1 - 0 VDC (Isoliert)
2 - Supply VDC (Isoliert)
3 - A Kanal
4 - A Komplement
5 - B Kanal
6 - B Komplement
Ankernennstrom (IA CAL)
590+ Digitale Stromrichter
1. Kalibrierschalter 1 bis 4 immer auf Position EIN und Kalibrierschalter 5 bis 6 immer auf
Position AUS stellen.
Feldstrom (IF CAL)
1. Mittels der Kalibrierschalter 8 und 9 auf der Leistungskarte den erforderlichen
Feldstrombereich einstellen.
2. Den eingestellten Wert des Feldstromes durch den als Faktor angegebenen Wert dividieren,
um eine errechnete Feldstromeinstellung zu erhalten. Siehe auch Abbildung 4-1 für
Strombereiche und zugehörige Faktoren.
Beispiel
Erforderlicher Feldstrom beträgt 37A:
• Schalter 8 und 9 auf bis 40A stellen (Faktor = 2)
• Berechnen der Feldstromeinstellung:
Der Wert für die Feldstromkalibrierung wird während der Kalibrierung auf 18,5A eingestellt.
Potentiometer zum justieren
1 2 3 4 5 6
der Versorgungsspannung (Supply)
des Gebers
Abbildung 4-5 Kalibrierschalter
Inbetriebnahme 4-5
37,0 = 18,5
2
